ロームヘルドハルダー

位置調節付クランピング・レバーオネジ付

カタログ |

通常単価(税別): 1,544円～4,631円

税込単価: 1,698円～5,094円

【特長】・レバーを引き上げるとセレーションが離れ、レバーを任意の位置に廻すこと...

種類
クランプ機能付きレバー
接続部種類
おねじ
レバー形状
L字形
レバー材質
亜鉛合金
レバー操作方向
左右(回転)
レバー機構
セレーション
クランプ方向
軸方向
クランプ機構
ねじ機構
クランプ部付加機能
なし
セレーション解除方式
レバー上下運動 / スプリングオン（常時かみ合い/引き上げて解除）
L字クランプレバー形状
止めねじ式
ノブ付レバー形状
シングルレバー
本体表面処理
その他
取付部材質
スチール
取付部表面処理
四三酸化鉄皮膜

未確定：候補が145型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

レバー	亜鉛グイキャス卜、樹脂塗装、梨地才しンジ（RAL2004相当）亜鉛グイキャス卜、樹脂塗装、シルバー（RAL 9006相当、フや消し）亜鉛グイキャス卜、樹脂塗装、黒（RAL 9005相当、フや消し）
内部部品	スティール、黒染、強度クラス5.8
ねじ	スティール、黒染、強度クラス5.8

規格表

使用例

応用例

型番リスト

表示件数

型番

取付部サイズ

仕様

回し半径

(mm)

取付部長さ

(mm)

RoHS?

最小発注数量

M4	オレンジ(RAL2004相当)	30	12	10	1個
M4	黒（RAL9005相当）	30	12	10	1個
M4	オレンジ(RAL2004相当)	30	16	10	1個
M4	黒（RAL9005相当）	30	16	10	1個
M4	オレンジ(RAL2004相当)	30	20	10	1個
M4	黒（RAL9005相当）	30	20	10	1個
M4	オレンジ(RAL2004相当)	30	25	10	1個
M4	黒（RAL9005相当）	30	25	10	1個
M4	オレンジ(RAL2004相当)	30	32	10	1個
M4	黒（RAL9005相当）	30	32	10	1個
M5	オレンジ(RAL2004相当)	45	12	10	1個
M5	グレー(RAL7031相当)	45	12	10	1個
M5	黒(RAL9005相当)	45	12	10	1個
M5	オレンジ(RAL2004相当)	45	16	10	1個
M5	グレー(RAL7031相当)	45	16	10	1個
M5	黒(RAL9005相当)	45	16	10	1個
M5	オレンジ(RAL2004相当)	45	20	10	1個
M5	グレー(RAL7031相当)	45	20	10	1個
M5	黒(RAL9005相当)	45	20	10	1個
M5	オレンジ(RAL2004相当)	45	25	10	1個
M5	グレー(RAL7031相当)	45	25	10	1個
M5	黒(RAL9005相当)	45	25	10	1個
M5	オレンジ(RAL2004相当)	45	32	10	1個
M5	グレー(RAL7031相当)	45	32	10	1個
M5	黒(RAL9005相当)	45	32	10	1個
M5	オレンジ(RAL2004相当)	45	40	10	1個
M5	グレー(RAL7031相当)	45	40	10	1個
M5	黒（RAL9005相当）	45	40	10	1個
M6	オレンジ(RAL2004相当)	45	12	10	1個
M6	グレー(RAL7031相当)	45	12	10	1個
M6	黒(RAL9005相当)	45	12	10	1個
M6	オレンジ(RAL2004相当)	45	16	10	1個
M6	グレー(RAL7031相当)	45	16	10	1個
M6	黒(RAL9005相当)	45	16	10	1個
M6	オレンジ(RAL2004相当)	45	20	10	1個
M6	グレー(RAL7031相当)	45	20	10	1個
M6	黒(RAL9005相当)	45	20	10	1個
M6	オレンジ(RAL2004相当)	45	25	10	1個
M6	グレー(RAL7031相当)	45	25	10	1個
M6	黒(RAL9005相当)	45	25	10	1個
M6	オレンジ(RAL2004相当)	45	32	10	1個
M6	グレー(RAL7031相当)	45	32	10	1個
M6	黒(RAL9005相当)	45	32	10	1個
M6	オレンジ(RAL2004相当)	45	40	10	1個
M6	グレー(RAL7031相当)	45	40	10	1個
M6	黒(RAL9005相当)	45	40	10	1個
M6	オレンジ(RAL2004相当)	45	50	10	1個
M6	グレー(RAL7031相当)	45	50	10	1個
M6	黒(RAL9005相当)	45	50	10	1個
M6	オレンジ(RAL2004相当)	62	16	10	1個
M6	グレー(RAL7031相当)	62	16	10	1個
M6	黒(RAL9005相当)	62	16	10	1個
M6	オレンジ(RAL2004相当)	62	20	10	1個
M6	グレー(RAL7031相当)	62	20	10	1個
M6	黒(RAL9005相当)	62	20	10	1個
M6	オレンジ(RAL2004相当)	62	25	10	1個
M6	グレー(RAL7031相当)	62	25	10	1個
M6	黒(RAL9005相当)	62	25	10	1個
M6	オレンジ(RAL2004相当)	62	32	10	1個
M6	グレー(RAL7031相当)	62	32	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,100円 ( 2,310円 )	9日目
1,639円 ( 1,803円 )	9日目
1,544円 ( 1,698円 )	9日目
1,544円 ( 1,698円 )	9日目
2,116円 ( 2,328円 )	9日目
2,116円 ( 2,328円 )	9日目
2,116円 ( 2,328円 )	9日目
2,116円 ( 2,328円 )	9日目
2,178円 ( 2,396円 )	9日目
2,178円 ( 2,396円 )	9日目
1,580円 ( 1,738円 )	9日目
1,580円 ( 1,738円 )	9日目
1,580円 ( 1,738円 )	9日目
1,580円 ( 1,738円 )	9日目
1,580円 ( 1,738円 )	9日目
1,580円 ( 1,738円 )	9日目
2,133円 ( 2,346円 )	9日目
2,133円 ( 2,346円 )	9日目
2,133円 ( 2,346円 )	9日目
2,155円 ( 2,371円 )	9日目
2,155円 ( 2,371円 )	9日目
2,155円 ( 2,371円 )	9日目
2,194円 ( 2,413円 )	9日目
1,688円 ( 1,857円 )	9日目
1,688円 ( 1,857円 )	9日目
2,217円 ( 2,439円 )	9日目
2,217円 ( 2,439円 )	9日目
2,217円 ( 2,439円 )	9日目
1,737円 ( 1,911円 )	9日目
1,580円 ( 1,738円 )	9日目
1,866円 ( 2,053円 )	9日目
1,737円 ( 1,911円 )	9日目
1,580円 ( 1,738円 )	9日目
1,580円 ( 1,738円 )	9日目
2,133円 ( 2,346円 )	9日目
2,133円 ( 2,346円 )	9日目
2,133円 ( 2,346円 )	9日目
2,155円 ( 2,371円 )	9日目
2,155円 ( 2,371円 )	9日目
2,155円 ( 2,371円 )	9日目
1,688円 ( 1,857円 )	9日目
2,194円 ( 2,413円 )	9日目
1,688円 ( 1,857円 )	9日目
2,217円 ( 2,439円 )	9日目
2,217円 ( 2,439円 )	9日目
2,217円 ( 2,439円 )	9日目
2,256円 ( 2,482円 )	9日目
2,256円 ( 2,482円 )	9日目
2,256円 ( 2,482円 )	9日目
2,366円 ( 2,603円 )	9日目
2,366円 ( 2,603円 )	9日目
2,468円 ( 2,715円 )	9日目
2,389円 ( 2,628円 )	9日目
2,482円 ( 2,730円 )	9日目
2,389円 ( 2,628円 )	9日目
2,411円 ( 2,652円 )	9日目
2,411円 ( 2,652円 )	9日目
2,411円 ( 2,652円 )	9日目
2,434円 ( 2,677円 )	9日目
2,435円 ( 2,679円 )	9日目

基本情報

基本情報

【特長】
・レバーを引き上げるとセレーションが離れ、レバーを任意の位置に廻すことができます。
・レバーを離せばセレーションがかみ合います。
・ネジ部は交換できます。

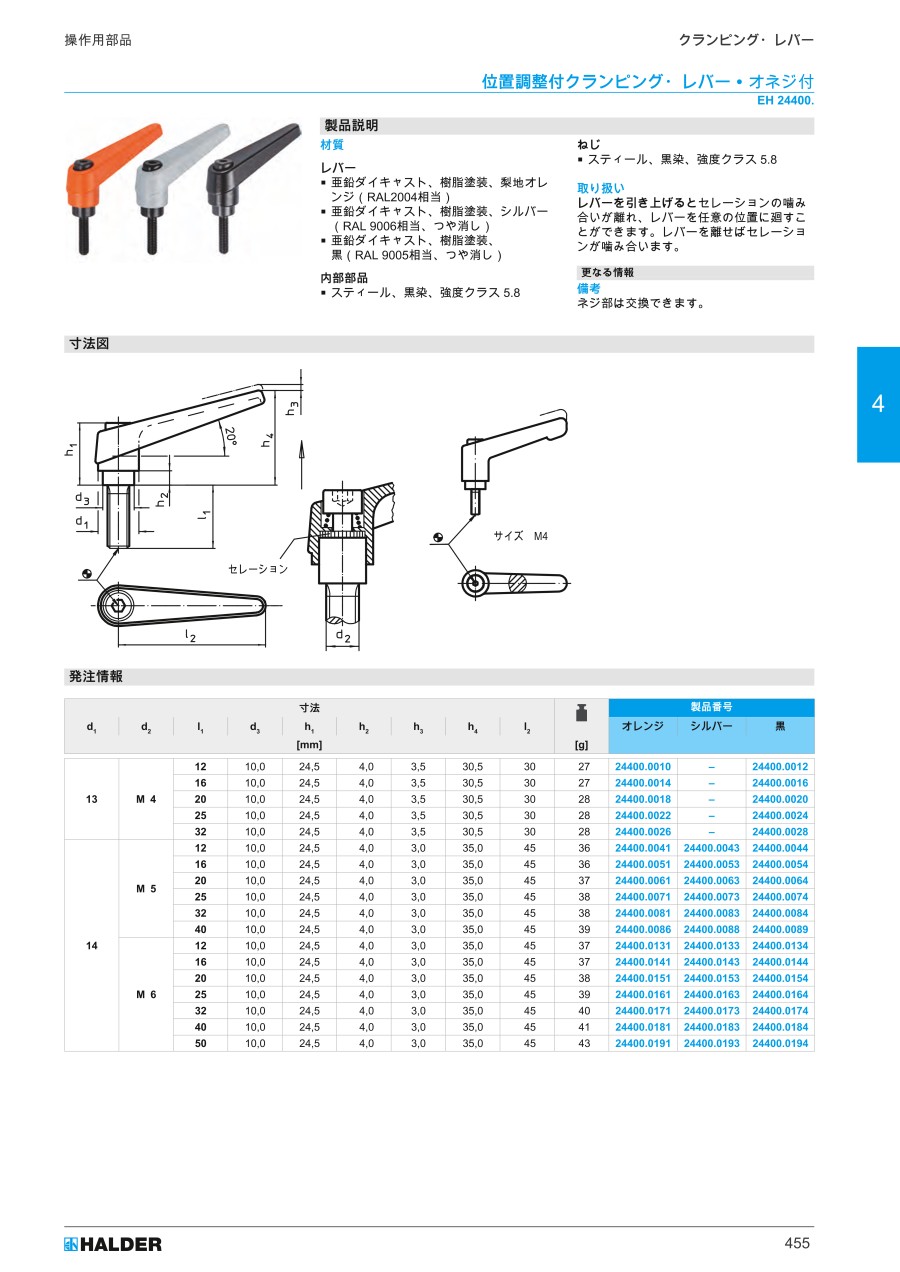

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
