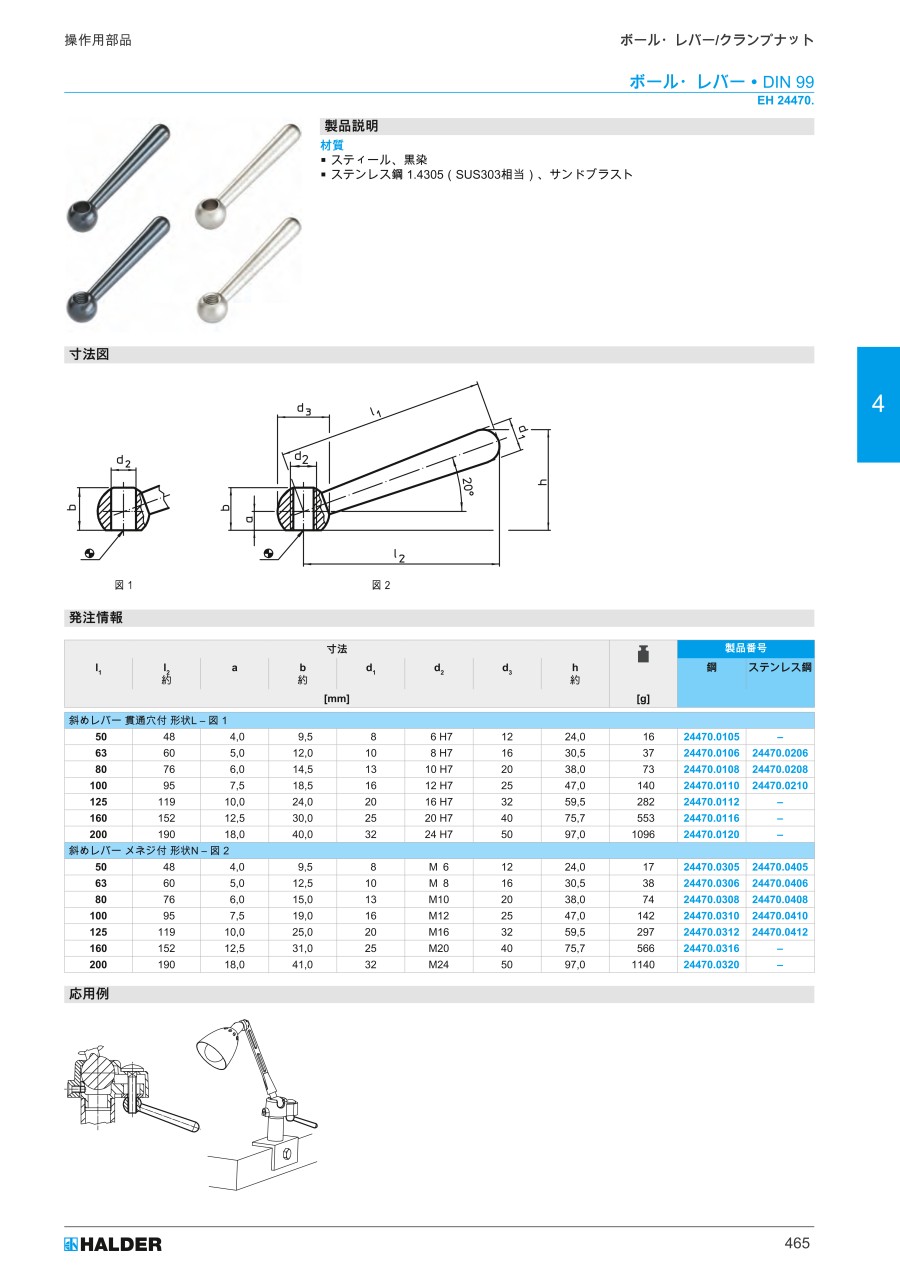

ボール・レバーDIN99

未確定:候補が22型番あります。
数量:

商品情報

外形図

ボール・レバーDIN99 斜めレバー 貫通穴付 形状L-図1外形図

図1

ボール・レバーDIN99 斜めレバーメネジ付 形状N-図2外形図

図2

製品仕様

材質:

  • スティール、黒染
  • ステンレス鋼1.4305(SUS303相当)、サンドブラスト

規格表

ボール・レバーDIN99 規格表

使用例

応用例

ボール・レバーDIN99 応用例

型番リスト

表示件数

接続部 種類

取付部 サイズ

レバー 材質

仕様

回し半径

(mm)

本体 表面処理

RoHS?最小発注数量
丸穴
M6
スチール
斜めレバー 貫通穴付 形状L
48
四三酸化鉄皮膜
10
1個
丸穴
M8
スチール
斜めレバー 貫通穴付 形状L
60
四三酸化鉄皮膜
10
1個
丸穴
M10
スチール
斜めレバー 貫通穴付 形状L
76
四三酸化鉄皮膜
10
1個
丸穴
M12
スチール
斜めレバー 貫通穴付 形状L
95
四三酸化鉄皮膜
10
1個
丸穴
M16
スチール
斜めレバー 貫通穴付 形状L
119
四三酸化鉄皮膜
10
1個
丸穴
M20
スチール
斜めレバー 貫通穴付 形状L
152
四三酸化鉄皮膜
10
1個
丸穴
M24
スチール
斜めレバー 貫通穴付 形状L
190
四三酸化鉄皮膜
10
1個
丸穴
M8
ステンレス
斜めレバー 貫通穴付 形状L
60
その他
10
1個
丸穴
M10
ステンレス
斜めレバー 貫通穴付 形状L
76
その他
10
1個
丸穴
M12
ステンレス
斜めレバー 貫通穴付 形状L
95
その他
10
1個
めねじ
M6
スチール
斜めレバー メネジ付 形状N
48
四三酸化鉄皮膜
10
1個
めねじ
M8
スチール
斜めレバー メネジ付 形状N
60
四三酸化鉄皮膜
10
1個
めねじ
M10
スチール
斜めレバー メネジ付 形状N
76
四三酸化鉄皮膜
10
1個
めねじ
M12
スチール
斜めレバー メネジ付 形状N
95
四三酸化鉄皮膜
10
1個
めねじ
M16
スチール
斜めレバー メネジ付 形状N
119
四三酸化鉄皮膜
10
1個
めねじ
M20
スチール
斜めレバー メネジ付 形状N
152
四三酸化鉄皮膜
10
1個
めねじ
M24
スチール
斜めレバー メネジ付 形状N
190
四三酸化鉄皮膜
10
1個
めねじ
M6
ステンレス
斜めレバー メネジ付 形状N
48
その他
10
1個
めねじ
M8
ステンレス
斜めレバー メネジ付 形状N
60
その他
10
1個
めねじ
M10
ステンレス
斜めレバー メネジ付 形状N
76
その他
10
1個
めねじ
M12
ステンレス
斜めレバー メネジ付 形状N
95
その他
10
1個
めねじ
M16
ステンレス
斜めレバー メネジ付 形状N
119
その他
10
1個
通常単価(税別) (税込単価)
通常出荷日
2,184
( 2,402 )
9日目
2,341
( 2,575 )
9日目
2,593
( 2,852 )
9日目
3,109
( 3,420 )
9日目
5,208
( 5,729 )
9日目
9,054
( 9,959 )
9日目
15,807
( 17,388 )
9日目
3,067
( 3,374 )
9日目
3,942
( 4,336 )
9日目
6,084
( 6,692 )
9日目
2,127
( 2,340 )
9日目
2,318
( 2,550 )
9日目
2,551
( 2,806 )
9日目
3,109
( 3,420 )
9日目
5,165
( 5,682 )
9日目
9,054
( 9,959 )
9日目
15,794
( 17,373 )
9日目
2,781
( 3,059 )
9日目
3,067
( 3,374 )
9日目
3,942
( 4,336 )
9日目
6,128
( 6,741 )
9日目
9,773
( 10,750 )
9日目

詳細情報

基本情報

【特長】・操作用部品。【材質】・スティール、黒染/ステンレス鋼1.4305(SUS303相当)、サンドブラスト

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
