ロームヘルドハルダー

ダウンホールド・クランプ レバーなし

ダウンホールド・クランプ レバーなし
通常単価(税別)
35,259円～48,848円
税込単価
38,785円～53,733円
通常出荷日：9日目

【特長】・ボール付セッティング・スクリューを締めると、ワークは横方向に押し付けられると同時に下方向に押...

詳細を確認
未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

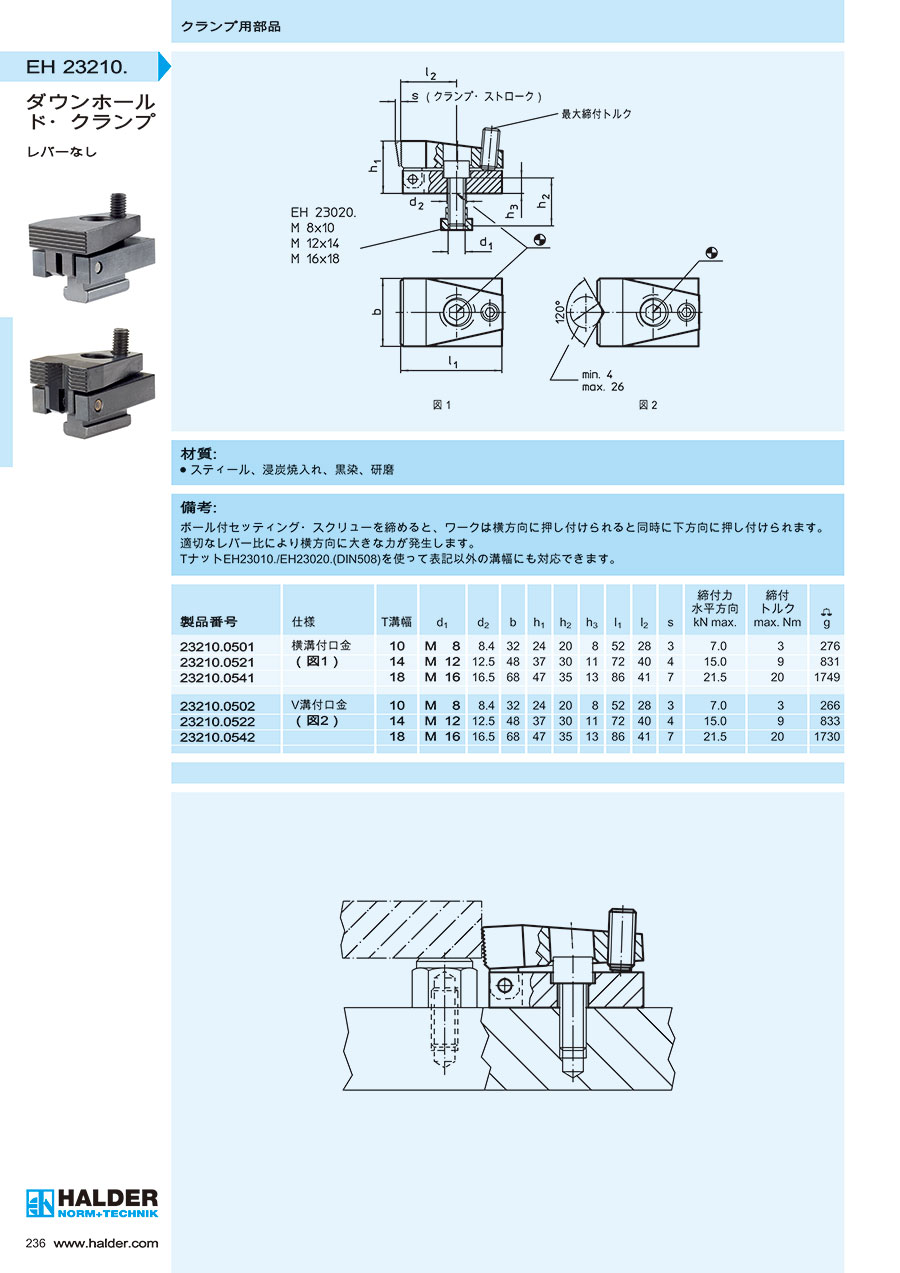

外形図

ダウンホールド・クランプ レバーなし 外形図

製品仕様

材質

  • スティール、浸炭焼入れ、黒染、研磨

規格表

ダウンホールド・クランプ レバーなし 規格表

使用例

ダウンホールド・クランプ レバーなし 使用例

型番リスト

表示件数
  • 1
    • 型番
    23210.0501
    23210.0502
    23210.0521
    23210.0522
    23210.0541
    23210.0542

    クランプ力

    (N)

    仕様

    取付部 径 d(mm) または 呼び径

    取付部 長さ L

    (mm)

    		RoHS?最小発注数量
    3
    横溝付口金
    8
    52
    10
    1個
    3
    V溝付口金
    8
    52
    10
    1個
    9
    横溝付口金
    12
    72
    10
    1個
    9
    V溝付口金
    12
    72
    10
    1個
    20
    横溝付口金
    16
    86
    10
    1個
    20
    V溝付口金
    16
    86
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    35,259円
    ( 38,785円 )
    9日目
    35,259円
    ( 38,785円 )
    9日目
    40,704円
    ( 44,774円 )
    9日目
    40,704円
    ( 44,774円 )
    9日目
    48,848円
    ( 53,733円 )
    9日目
    48,848円
    ( 53,733円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・ボール付セッティング・スクリューを締めると、ワークは横方向に押し付けられると同時に下方向に押し付けられます。
    ・適切なレバー比により横方向に大きな力が発生します。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
