未確定：候補が2型番あります。
ノブ付レバー 形状
~mm回し半径(mm)
~mm- 100
タイプ
~mm- 23310.0034
- 23310.0035
CAD
- 2D
出荷日
- すべて
- 9日以内
スイング・クランプ 高さの低いタイプ、サイズ44
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 45,471円～62,662円特別価格
- 税込単価
- 50,018円～68,928円特別価格
【特長】・ボルトやクランプレバー、偏心レバーを使って素早く手締めでクランプする...
詳細情報を確認する
未確定：候補が2型番あります。
商品情報
外形図
図1
図2
製品仕様
材質：焼入れ鋼、浸炭焼入れ、黒染、研磨
規格表
使用例
応用例
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
62,662円56,395円 ( 62,035円 ) | 9日目 |
45,471円40,923円 ( 45,015円 ) | 9日目 |
詳細情報
基本情報
【特長】
・ボルトやクランプレバー、偏心レバーを使って素早く手締めでクランプすることができます。
・クランプ・アームを右か左に旋回させればワークの交換が簡単に素早く行えます。
・クランプ位置は位置決めリングEH23310.0350により無段階に調整でき、繰り返し同じ位置にクランプ・アームを持ってくることができます。
・位置決めリングを使う場合は寸法h2が7mm大きくなります（ストロークsはマイナス7mm）。
・コンパクトなので狭いスペースでクランプできます。
・高さ調整シリンダーを使って高い位置でのクランプも容易です。

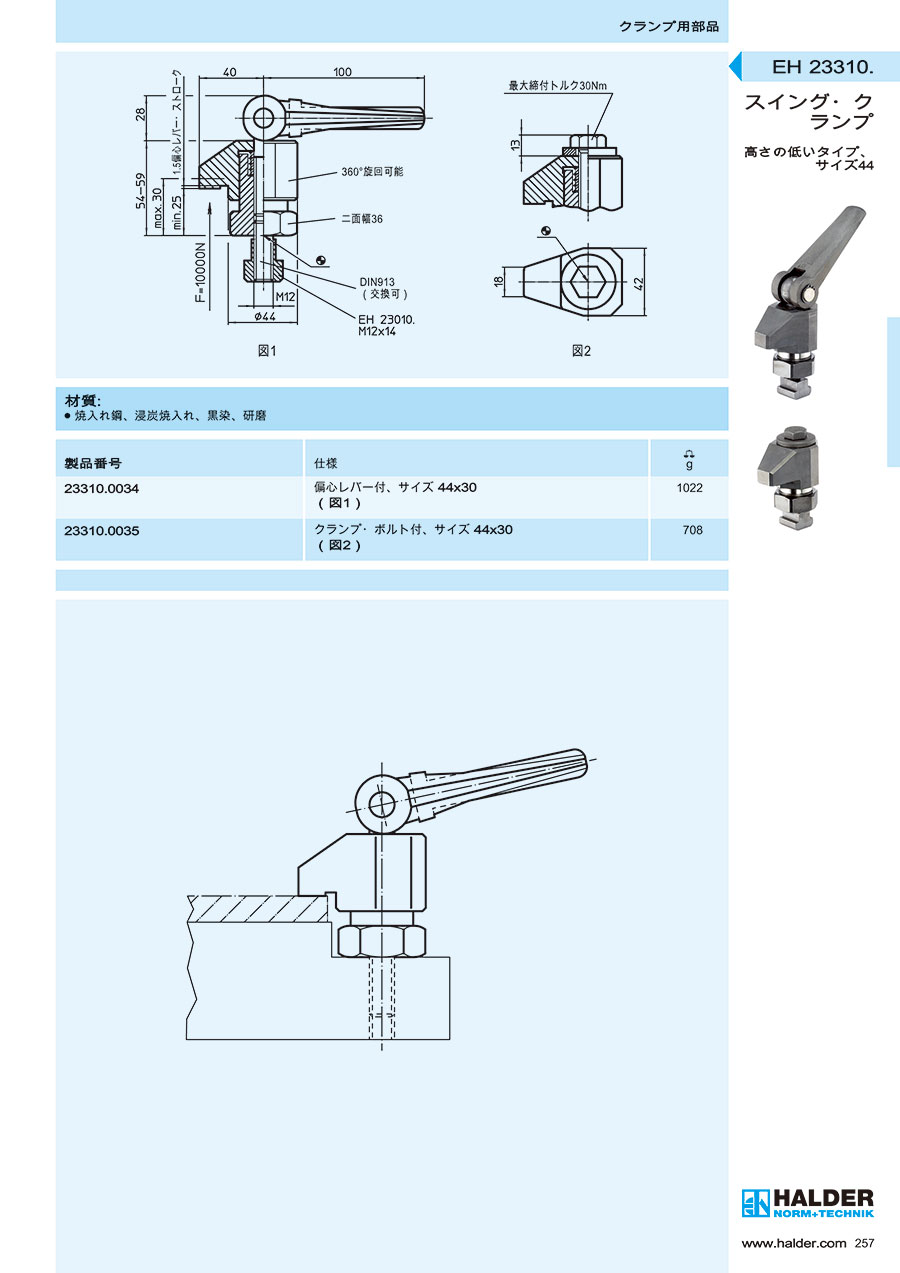

カタログ
