メカニカル部品技術窓口
絞り込み条件
未確定：候補が9型番あります。
セレーション 解除方式
高さ(mm)
~mm- 70
- 98
- 135
ノブ付レバー 形状
~mm回し半径(mm)
~mm- 108
タイプ
~mm- 23310.0050
- 23310.0051
- 23310.0052
- 23310.0053
- 23310.0054
- 23310.0055
- 23310.0056
- 23310.0057
- 23310.0058
CAD
- 2D
- 3D
出荷日
- すべて
- 8日以内
- 9日以内
スイング・クランプ サイズ40
- 通常単価(税別)
- 59,183円～81,236円
- 税込単価
- 65,101円～89,360円
通常出荷日：8日目～9日目
【特長】・ボルトやクランプレバー、偏心レバーを使って素早く手締めでクランプすることができます。・クラン...
詳細を確認未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質
- 焼入れ鋼、浸炭焼入れ、黒染、研磨
規格表
使用例
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
70,091円 ( 77,100円 ) | 9日目 |
59,183円 ( 65,101円 ) | 9日目 |
78,583円 ( 86,441円 ) | 9日目 |
68,836円 ( 75,720円 ) | 9日目 |
59,183円 ( 65,101円 ) | 8日目 |
78,583円 ( 86,441円 ) | 9日目 |
71,606円 ( 78,767円 ) | 9日目 |
61,497円 ( 67,647円 ) | 9日目 |
81,236円 ( 89,360円 ) | 9日目 |
詳細情報
基本情報
【特長】
・ボルトやクランプレバー、偏心レバーを使って素早く手締めでクランプすることができます。
・クランプ・アームを右か左に旋回させればワークの交換が簡単に素早く行えます。
・クランプ位置は位置決めリングEH23310.0350により無段階に調整でき、繰り返し同じ位置にクランプ・アームを持ってくることができます。
・位置決めリングを使う場合は寸法h2が7㎜大きくなります(ストロークsはマイナス7㎜）。
・コンパクトなので狭いスペースでクランプできます。
・高さ調整シリンダーを使って高い位置でのクランプも容易です。

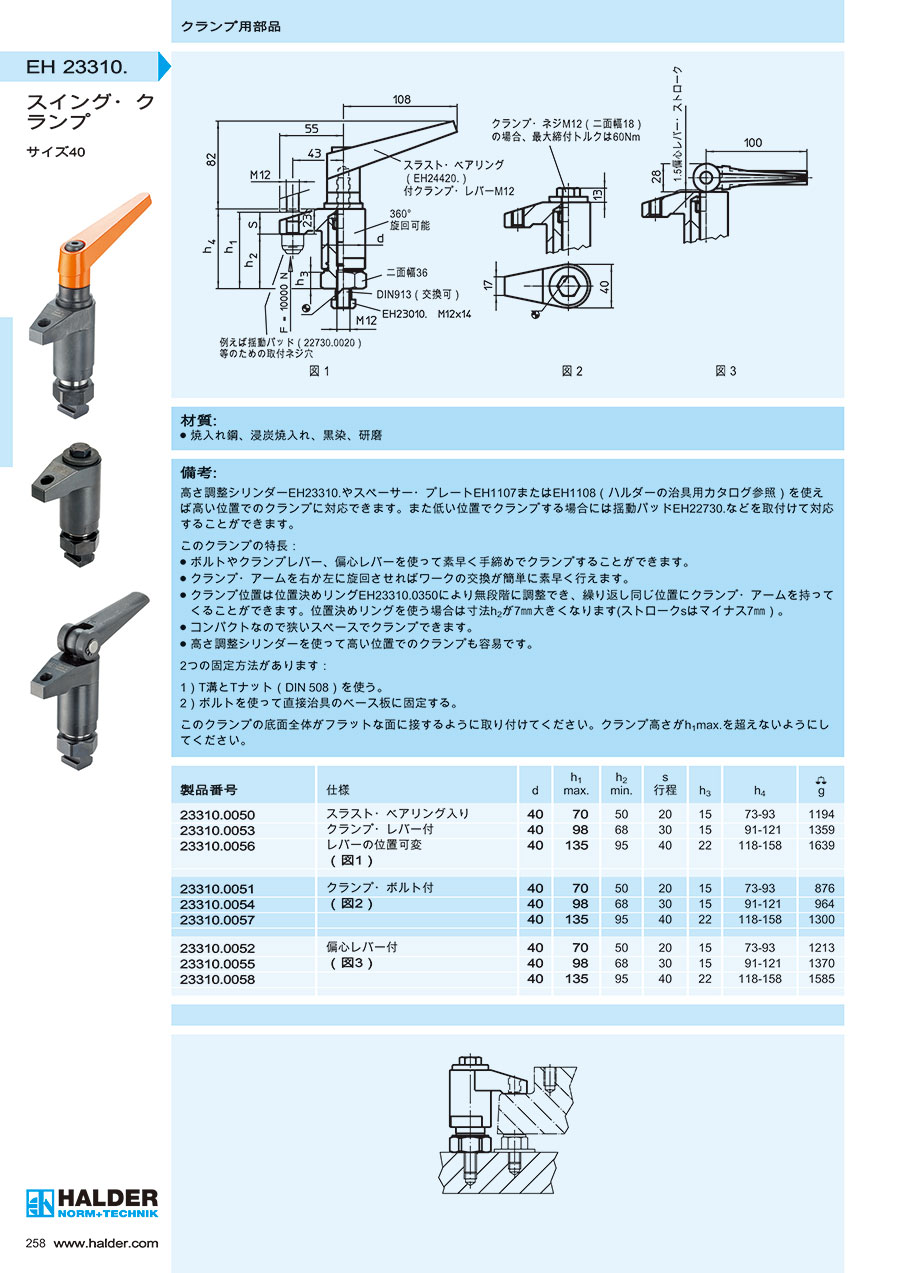

カタログ
