未確定：候補が8型番あります。
ノブ付レバー 形状
~mm回し半径(mm)
~mm- 109
取付部 表面処理
~mmタイプ
~mm- 22260.0250
- 22260.0251
- 22260.0350
- 22260.0351
- 22260.0450
- 22260.0451
- 22260.0550
- 22260.0551
CAD
- 2D
- 3D
出荷日
- すべて
- 8日以内
- 9日以内
クランピング・キャッチ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 14,609円～32,351円特別価格
- 税込単価
- 16,070円～35,586円特別価格
【特長】・カム・ディスクの下にはスペーサー・ワッシャーが入っており、固定ボルト...
詳細情報を確認する- 接続部 種類
- おねじ
- 取付部 サイズ
- M10
- レバー 操作方向
- 左右(回転)
- レバー 機構
- セレーション
- クランプ 方向
- 軸方向
- クランプ 機構
- スパイラルラッチ機構
- クランプ部 付加機能
- 隙間調整ねじ付き
- セレーション 解除方式
- レバー上下運動 / スプリングオン（常時かみ合い/引き上げて解除）
- 外径 (mm)
- 50
未確定：候補が8型番あります。
商品情報

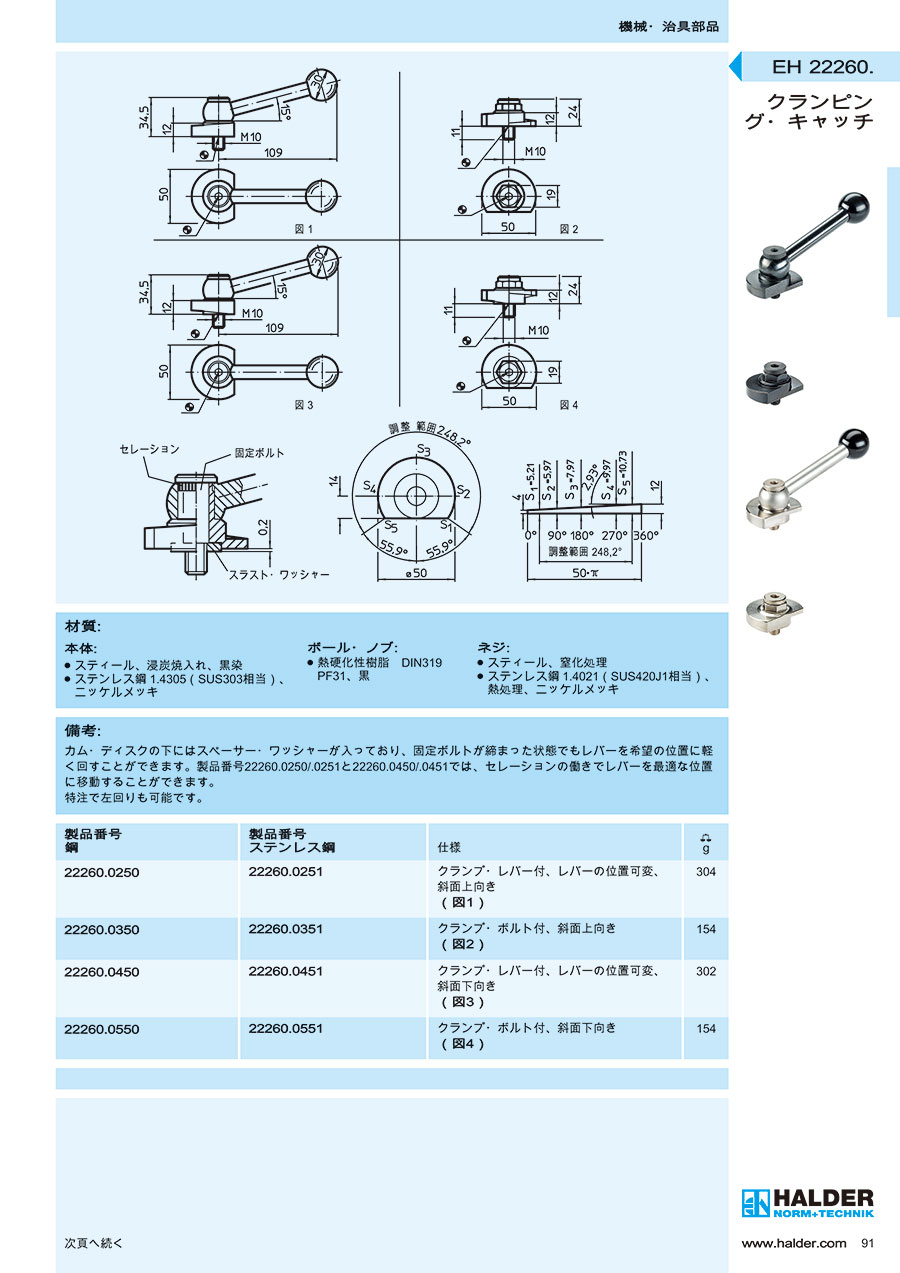

外形図
製品仕様
材質
| 本体 | ボール・ノブ | ネジ |
|---|---|---|
| スティール、浸炭焼入れ、黒染 ステンレス鋼1.4305（SUS303相当）、ニッケルメッキ | 熱硬化性樹脂DIN319 PF31、黒 | スティール、窒化処理 ステンレス鋼1.4021（SUS420J1相当）、熱処理、ニッケルメッキ |
規格表
使用例
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,417円17,863円 ( 19,649円 ) | 9日目 |
31,893円 ( 35,082円 ) | 9日目 |
14,609円 ( 16,070円 ) | 9日目 |
27,042円24,337円 ( 26,771円 ) | 8日目 |
19,417円17,863円 ( 19,649円 ) | 9日目 |
32,351円29,115円 ( 32,027円 ) | 9日目 |
14,609円 ( 16,070円 ) | 9日目 |
27,042円24,337円 ( 26,771円 ) | 9日目 |
