精密インデックスボルト 円筒形
- 通常単価(税別)
- 4,954円～42,267円
- 税込単価
- 5,449円～46,494円
【特長】・この精密インデックス・ボルトとブッシュの組み合わせを使えば、スピーデ...
詳細情報を確認する- 本体材質
- スチール
- 本体表面処理
- 黒染
未確定：候補が15型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

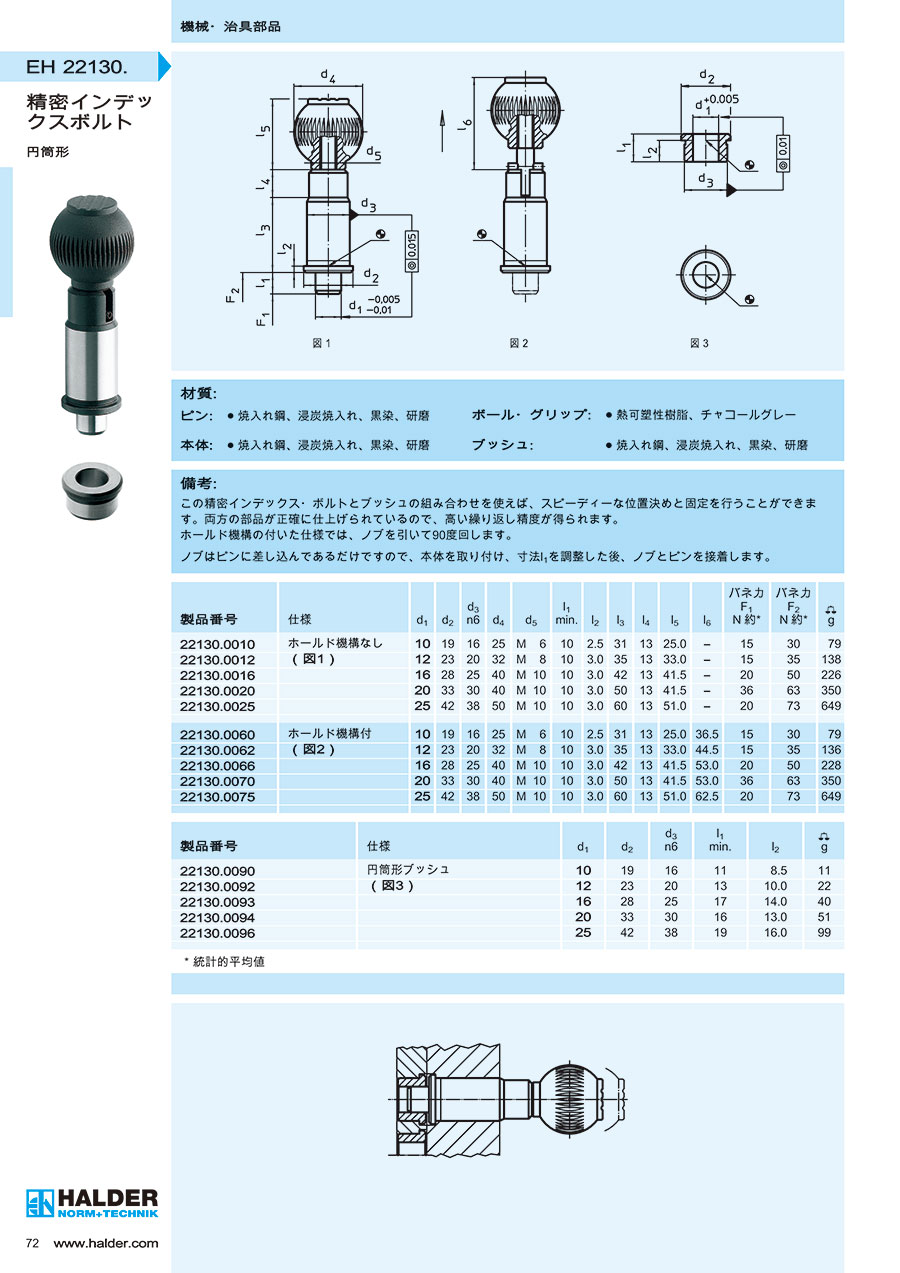

外形図
図1
図2
図3
製品仕様
材質
| ピン | 焼入れ鋼、浸炭焼入れ、黒染、研磨 |
|---|---|
| 本体 | 焼入れ鋼、浸炭焼入れ、黒染、研磨 |
| ボール・クリップ | 熱可塑性樹脂、チャコールグレー |
| ブッシュ | 焼入れ鋼、浸炭焼入れ、黒染、研磨 |
規格表
* 統計的平均値
使用例
応用例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
23,801円 ( 26,181円 ) | 9日目 |
26,219円 ( 28,841円 ) | 9日目 |
30,352円 ( 33,387円 ) | 9日目 |
34,340円 ( 37,774円 ) | 9日目 |
39,064円 ( 42,970円 ) | 9日目 |
26,474円 ( 29,121円 ) | 9日目 |
29,078円 ( 31,986円 ) | 9日目 |
33,340円 ( 36,674円 ) | 9日目 |
37,811円 ( 41,592円 ) | 9日目 |
42,267円 ( 46,494円 ) | 9日目 |
4,954円 ( 5,449円 ) | 9日目 |
5,395円 ( 5,935円 ) | 9日目 |
6,134円 ( 6,747円 ) | 9日目 |
7,086円 ( 7,795円 ) | 9日目 |
9,616円 ( 10,578円 ) | 9日目 |
詳細情報
基本情報
【特長】
・この精密インデックス・ボルトとブッシュの組み合わせを使えば、スピーディーな位置決めと固定を行うことができます。
・両方の部品が正確に仕上げられているので、高い繰り返し精度が得られます。
・ホールド機構の付いた仕様では、ノブを引いて90度回します。
カタログ
