インデックス・ボルト コンタクト・タイプ、六角カラー付 ホールド機構付
- 通常単価(税別)
- 2,800円～9,527円
- 税込単価
- 3,080円～10,480円
【特長】・インデックス穴用。・ノブを引き出して90度回転させ、ノッチによりピン...
詳細情報を確認する未確定：候補が20型番あります。
商品情報
外形図
製品仕様
材質
| 本体 | ロック・ピン | ノブ |
|---|---|---|
| スティール、黒染 ステンレス鋼1.4305（SUS303相当） | スティール、焼入れ ステンレス鋼1.4305（SUS303相当）、ニッケルメッキ | PA6、黒（つや消し） 分解不可能 |
規格表
* 統計的平均値
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,800円 ( 3,080円 ) | 9日目 |
2,800円 ( 3,080円 ) | 9日目 |
2,978円 ( 3,276円 ) | 9日目 |
2,978円 ( 3,276円 ) | 9日目 |
3,317円 ( 3,649円 ) | 9日目 |
3,317円 ( 3,649円 ) | 9日目 |
3,860円 ( 4,246円 ) | 9日目 |
3,860円 ( 4,246円 ) | 9日目 |
3,860円 ( 4,246円 ) | 9日目 |
5,460円 ( 6,006円 ) | 9日目 |
3,690円 ( 4,059円 ) | 9日目 |
3,690円 ( 4,059円 ) | 9日目 |
4,158円 ( 4,574円 ) | 9日目 |
4,287円 ( 4,716円 ) | 9日目 |
4,929円 ( 5,422円 ) | 9日目 |
4,929円 ( 5,422円 ) | 9日目 |
6,598円 ( 7,258円 ) | 9日目 |
6,598円 ( 7,258円 ) | 9日目 |
6,598円 ( 7,258円 ) | 9日目 |
9,527円 ( 10,480円 ) | 9日目 |
詳細情報
基本情報
【特長】
・インデックス穴用。
・ノブを引き出して90度回転させ、ノッチによりピンが引っ込んだ状態に固定できます。
・ホールド機構付と無で外形寸法は同じです。
・ネジ部の根本は逃げてあるので完全にねじ込めます。
・使用温度範囲は-30から+80℃。
・ディスタンス・カラー（EH22120.）を使ってねじ込み深さの調整ができます。

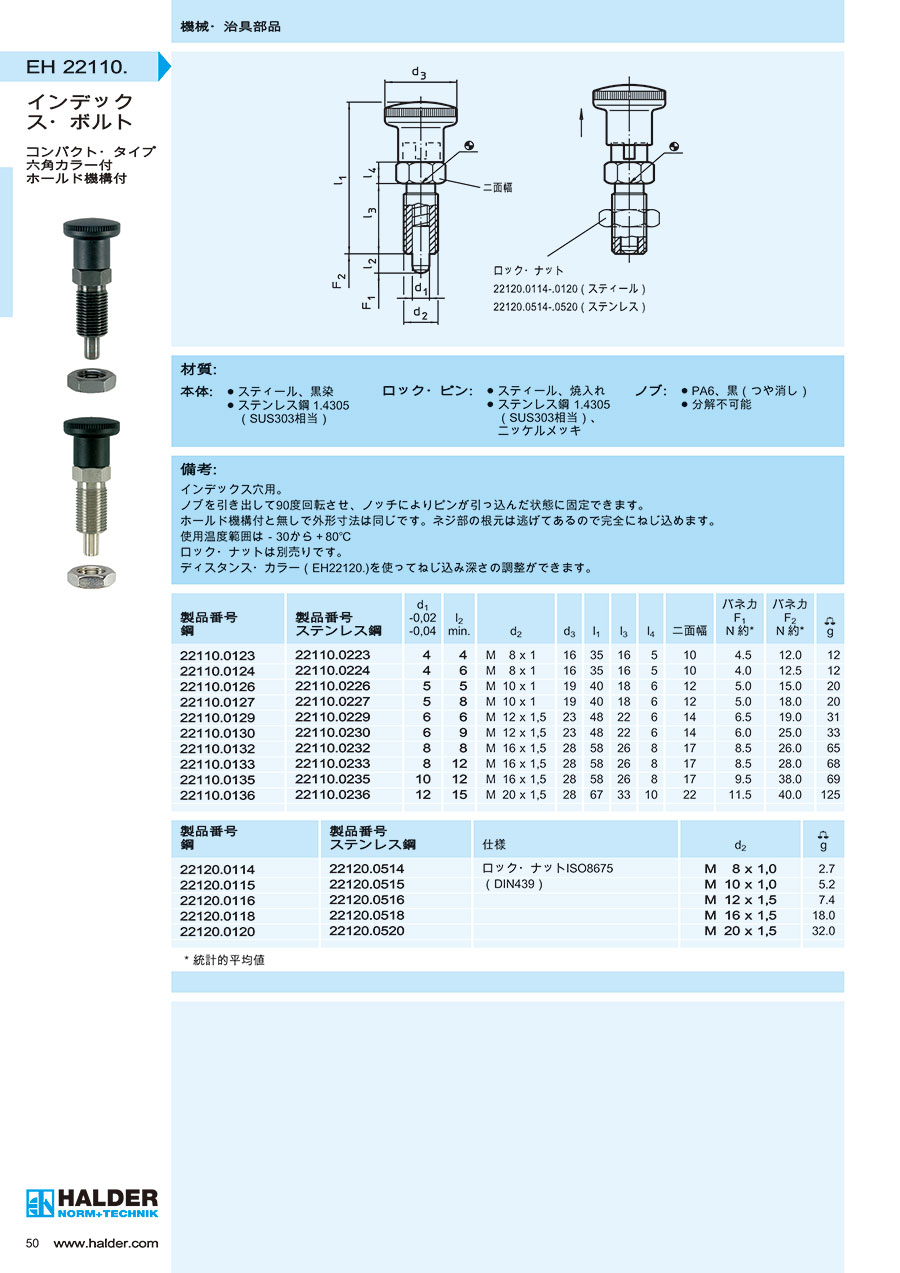

カタログ
