メカニカル部品技術窓口
絞り込み条件
未確定：候補が10型番あります。
接続ねじ 呼び
- M6
- M8
- M10
- M10
- M10×1.25
- M12
- M12
- M12×1.25
- M16
- M16
- M16×1.5
- M20
- M20
- M20×1.5
許容偏心量 U(mm)
~mm- 0.6
- 0.7
- 1
タイプ
~mm- 25100.04
CAD
- 2D
- 3D
出荷日
- すべて
- 8日以内
- 9日以内
クイック・プラグ・カップリング ラジアル・オフセット及び角度補正機能
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 15,611円～31,356円特別価格
- 税込単価
- 17,172円～34,492円特別価格
【特長】・軸方向の遊びなしで、角度と軸芯のずれを吸収できる多用途のクイック・プ...
詳細情報を確認する未確定：候補が10型番あります。
商品情報
外形図
製品仕様
材質
| 結合部 | シート | 本体 | ナット | カウンター・ナット | バネ |
|---|---|---|---|---|---|
| 熱処理鋼、熱処理、 リン酸塩処理 | 熱処理鋼、熱処理、 リン酸塩処理 | 熱処理鋼、 窒化処理、黒 | 熱処理鋼、 リン酸処理 | スティール、 黒（ISO 4035/8675） | ステンレス鋼 |
規格表
使用例
応用例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,611円 ( 17,172円 ) | 9日目 |
16,825円 ( 18,508円 ) | 9日目 |
21,937円20,182円 ( 22,200円 ) | 8日目 |
22,218円20,440円 ( 22,484円 ) | 9日目 |
31,103円27,992円 ( 30,791円 ) | 9日目 |
31,356円28,220円 ( 31,042円 ) | 9日目 |
21,937円20,182円 ( 22,200円 ) | 9日目 |
22,218円20,440円 ( 22,484円 ) | 8日目 |
31,103円27,992円 ( 30,791円 ) | 9日目 |
31,356円28,220円 ( 31,042円 ) | 9日目 |
詳細情報
基本情報
【特長】
・軸方向の遊びなしで、角度と軸芯のずれを吸収できる多用途のクイック・プラグ・カップリングです（例えば、直線運動の軸がキッチリ合っていない場合など）。
・結合・分離にはT溝を使い、調整は不要です。
・このカップリングは接続ネジを介して一般的な空圧・油圧シリンダーに取り付けることができます。
・本カップリングでは回転トルクを伝達することはできません。

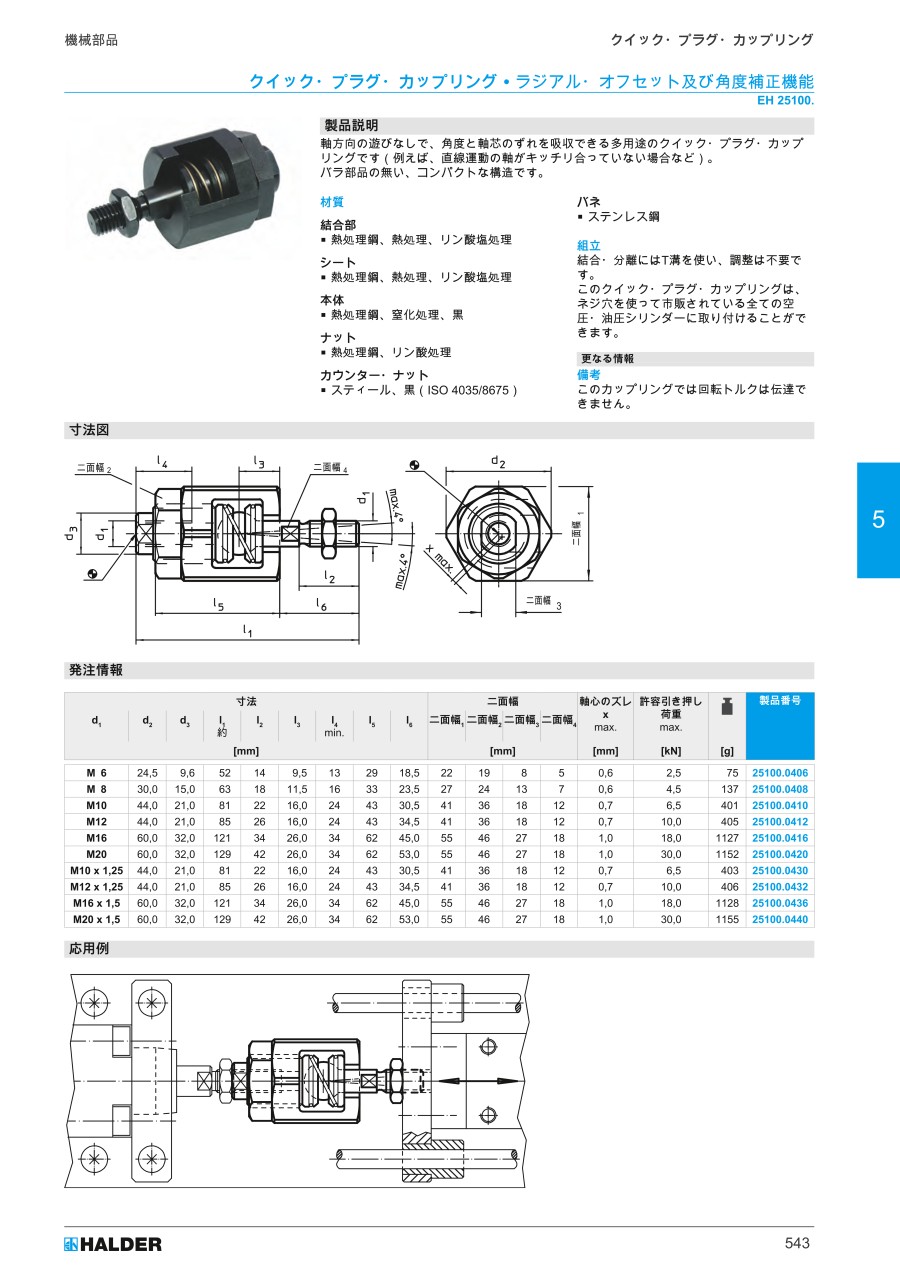

カタログ
クイック・プラグ・カップリング ラジアル・オフセット及び角度補正機能のレビュー
この商品のレビューはありません
