ロームヘルドハルダー

アーチ形グリップ前面から固定するタイプ

カタログ |

通常単価(税別): 2,493円～9,501円

税込単価: 2,742円～10,451円

通常出荷日：9日目

【特長】・扱い易く手になじむ断面形状で、表面は滑らかです。・操作側からネジで固定します。

未確定：候補が21型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

グリップ

アルミニウ厶引抜材、研磨加工
アルミニウ厶、樹脂塗装
黒（RAL9005相当）
ステンレス鋼

規格表

型番リスト

表示件数

型番

本体材質

取付ピッチ【範囲選択】

(mm)

ピッチl1

(mm)

取付高さ【範囲選択】

(mm)

高さ h1

(mm)

グリップ太さ【範囲選択】

(mm)

グリップ太さ b

(mm)

詳細材質

本体表面処理

取付部深さ h2

(mm)

RoHS?

最小発注数量

アルミニウム	～100	100	45.1～50	49	15.1～20	20	アルミ合金	なし	19	10	1個
アルミニウム	101～150	112	45.1～50	49	15.1～20	20	アルミ合金	なし	19	10	1個
アルミニウム	101～150	128	50.1～55	51	15.1～20	20	アルミ合金	なし	19	10	1個
アルミニウム	151～200	160	50.1～55	51	15.1～20	20	アルミ合金	なし	19	10	1個
アルミニウム	101～150	116	50.1～55	55	25.1～30	26	アルミ合金	なし	17	10	1個
アルミニウム	101～150	132	50.1～55	55	25.1～30	26	アルミ合金	なし	17	10	1個
アルミニウム	151～200	164	55.1～70	57	25.1～30	26	アルミ合金	なし	17	10	1個
アルミニウム	151～200	179	55.1～70	57	25.1～30	26	アルミ合金	なし	17	10	1個
アルミニウム	151～200	196	55.1～70	57	25.1～30	26	アルミ合金	なし	17	10	1個
アルミニウム	～100	100	45.1～50	49	15.1～20	20	アルミ合金	塗装	19	10	1個
アルミニウム	101～150	112	45.1～50	49	15.1～20	20	アルミ合金	塗装	19	10	1個
アルミニウム	101～150	128	50.1～55	51	15.1～20	20	アルミ合金	塗装	19	10	1個
アルミニウム	151～200	160	50.1～55	51	15.1～20	20	アルミ合金	塗装	19	10	1個
アルミニウム	101～150	116	50.1～55	55	25.1～30	26	アルミ合金	塗装	17	10	1個
アルミニウム	101～150	132	50.1～55	55	25.1～30	26	アルミ合金	塗装	17	10	1個
アルミニウム	151～200	164	55.1～70	57	25.1～30	26	アルミ合金	塗装	17	10	1個
アルミニウム	151～200	179	55.1～70	57	25.1～30	26	アルミ合金	塗装	17	10	1個
アルミニウム	151～200	196	55.1～70	57	25.1～30	26	アルミ合金	塗装	17	10	1個
ステンレス	101～150	112	45.1～50	49	15.1～20	20	-	なし	19	10	1個
ステンレス	101～150	128	50.1～55	51	15.1～20	20	-	なし	19	10	1個
ステンレス	151～200	160	50.1～55	51	15.1～20	20	-	なし	19	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,493円 ( 2,742円 )	9日目
2,572円 ( 2,829円 )	9日目
2,690円 ( 2,959円 )	9日目
2,833円 ( 3,116円 )	9日目
3,551円 ( 3,906円 )	9日目
3,603円 ( 3,963円 )	9日目
3,960円 ( 4,356円 )	9日目
3,571円 ( 3,928円 )	9日目
4,208円 ( 4,629円 )	9日目
3,220円 ( 3,542円 )	9日目
3,381円 ( 3,719円 )	9日目
3,481円 ( 3,829円 )	9日目
3,611円 ( 3,972円 )	9日目
4,332円 ( 4,765円 )	9日目
4,567円 ( 5,024円 )	9日目
4,892円 ( 5,381円 )	9日目
4,457円 ( 4,903円 )	9日目
5,307円 ( 5,838円 )	9日目
7,692円 ( 8,461円 )	9日目
8,061円 ( 8,867円 )	9日目
9,501円 ( 10,451円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・扱い易く手になじむ断面形状で、表面は滑らかです。
・操作側からネジで固定します。

カタログ

商品TOP

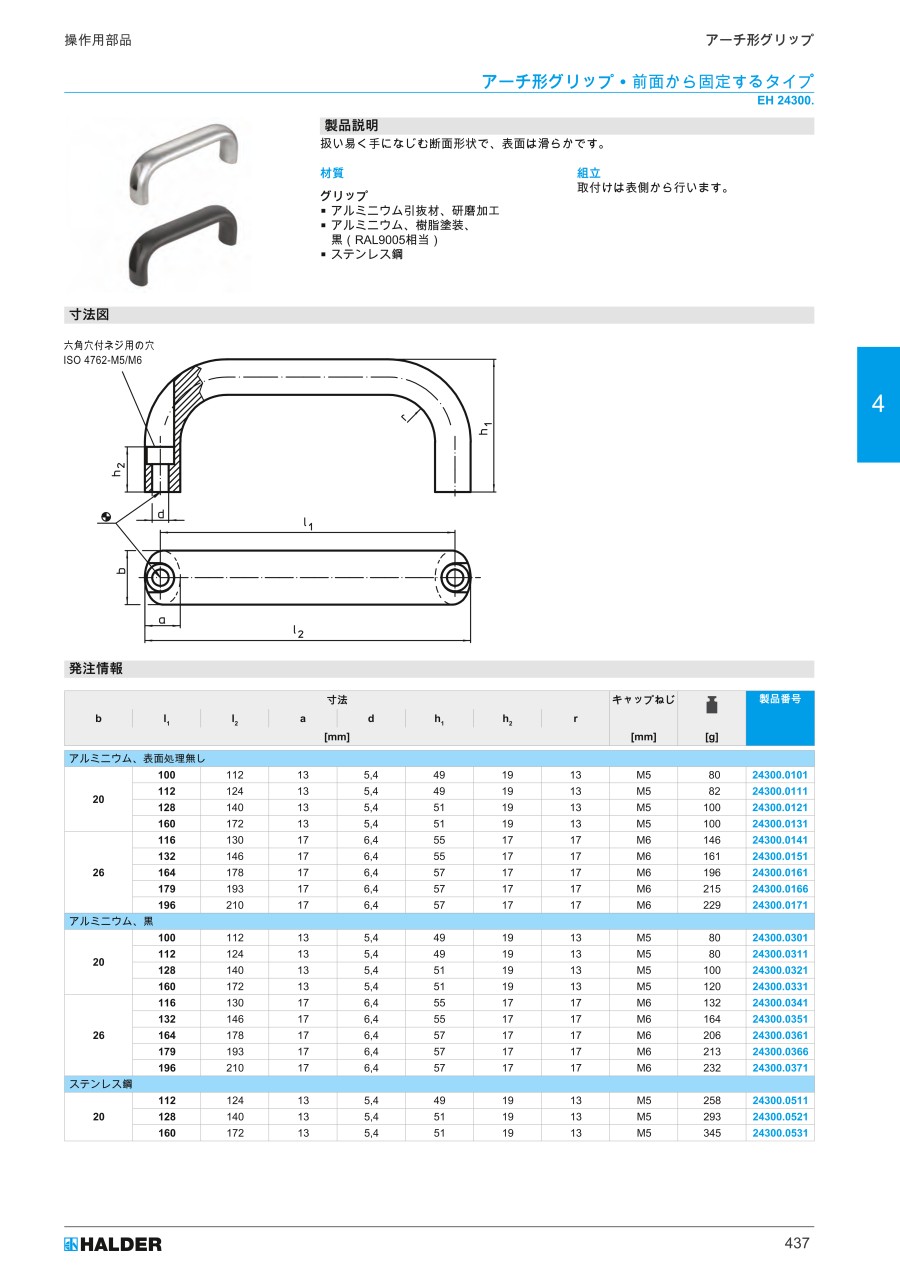

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
