ロームヘルドハルダー

アーチ形グリップ

カタログ |

通常単価(税別): 2,372円～14,850円

税込単価: 2,609円～16,335円

通常出荷日：9日目

【特長】・扱い易く手になじむ断面形状で、表面はなめらかです。

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：9 日目

未確定：候補が49型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

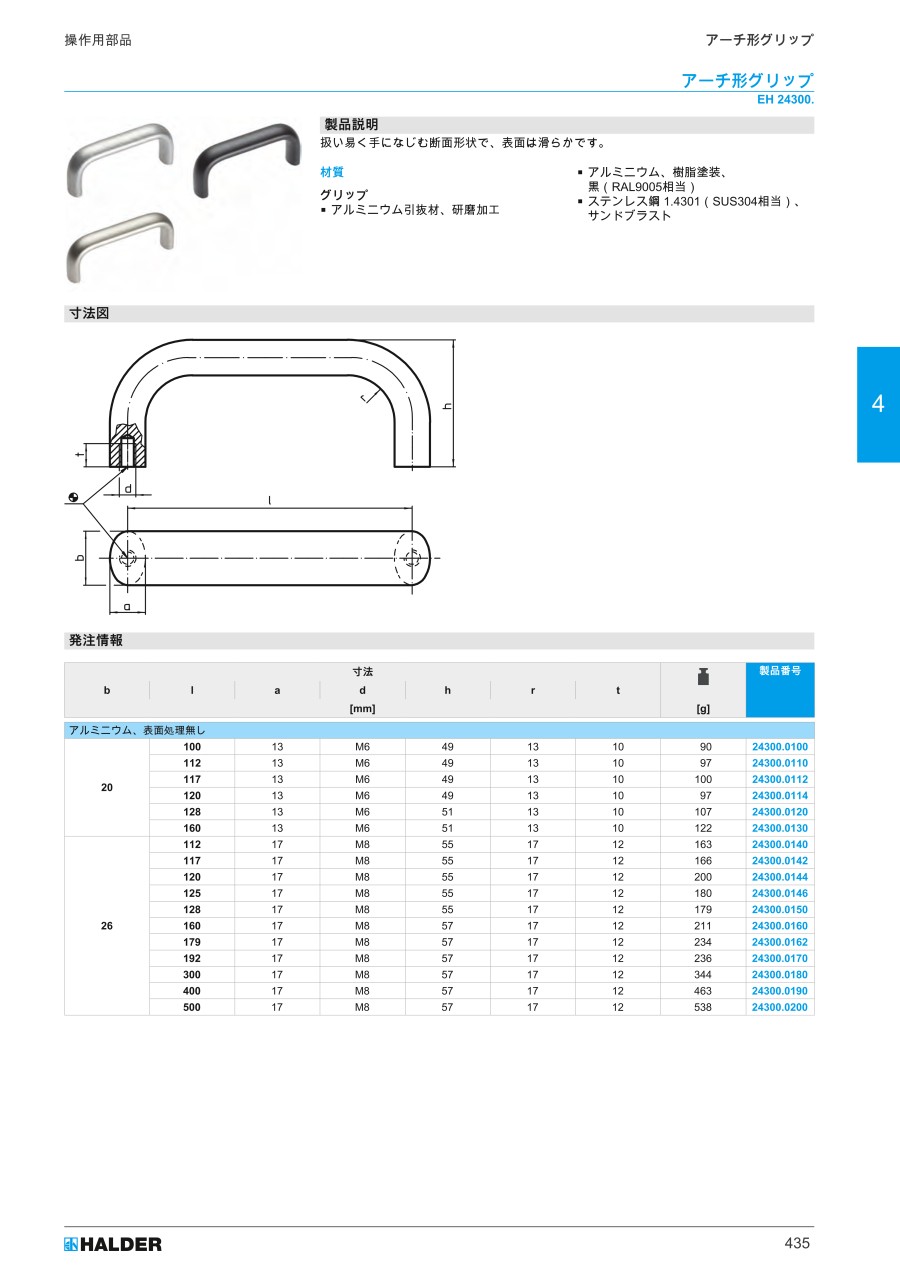

カタログ

商品情報

外形図

24300

24310

製品仕様

タイプ	材質
EH24300	グリップ:アルミニウム引抜材、研磨加工アルミニウム、樹脂塗装、黒（RAL9005相当）ステンレス鋼1.4301（SUS304相当）、サンドブラスト
EH24310	グリップ:ステンレス鋼 1.4301（SUS304相当）、サンドブラスト

規格表

24300

24310

使用例

応用例

型番リスト

表示件数

型番

本体材質

取付ピッチ【範囲選択】

(mm)

取付ピッチ P

(mm)

取付高さ【範囲選択】

(mm)

高さ H

(mm)

グリップ断面形状

グリップ太さ【範囲選択】

(mm)

グリップ太さ D

(mm)

詳細材質

本体表面処理

取付部深さ T

(mm)

RoHS?

最小発注数量

アルミニウム	～100	100	45.1～50	49	その他	15.1～20	20	アルミ合金	その他	10	10	1個
アルミニウム	101～150	112	45.1～50	49	その他	15.1～20	20	アルミ合金	その他	10	10	1個
アルミニウム	101～150	117	45.1～50	49	その他	15.1～20	20	アルミ合金	その他	10	10	1個
アルミニウム	101～150	120	45.1～50	49	その他	15.1～20	20	アルミ合金	その他	10	10	1個
アルミニウム	101～150	128	50.1～55	51	その他	15.1～20	20	アルミ合金	その他	10	10	1個
アルミニウム	151～200	160	50.1～55	51	その他	15.1～20	20	アルミ合金	その他	10	10	1個
アルミニウム	101～150	112	50.1～55	55	その他	25.1～30	26	アルミ合金	その他	12	10	1個
アルミニウム	101～150	117	50.1～55	55	その他	25.1～30	26	アルミ合金	その他	12	10	1個
アルミニウム	101～150	120	50.1～55	55	その他	25.1～30	26	アルミ合金	その他	12	10	1個
アルミニウム	101～150	125	50.1～55	55	その他	25.1～30	26	アルミ合金	その他	12	10	1個
アルミニウム	101～150	128	50.1～55	55	その他	25.1～30	26	アルミ合金	その他	12	10	1個
アルミニウム	151～200	160	55.1～70	57	その他	25.1～30	26	アルミ合金	その他	12	10	1個
アルミニウム	151～200	179	55.1～70	57	その他	25.1～30	26	アルミ合金	その他	12	10	1個
アルミニウム	151～200	192	55.1～70	57	その他	25.1～30	26	アルミ合金	その他	12	10	1個
アルミニウム	201～300	300	55.1～70	57	その他	25.1～30	26	アルミ合金	その他	12	10	1個
アルミニウム	301～	400	55.1～70	57	その他	25.1～30	26	アルミ合金	その他	12	10	1個
アルミニウム	301～	500	55.1～70	57	その他	25.1～30	26	アルミ合金	その他	12	10	1個
アルミニウム	～100	100	45.1～50	49	その他	15.1～20	20	アルミ合金	塗装	10	10	1個
アルミニウム	101～150	112	45.1～50	49	その他	15.1～20	20	アルミ合金	塗装	10	10	1個
アルミニウム	101～150	117	45.1～50	49	その他	15.1～20	20	アルミ合金	塗装	10	10	1個
アルミニウム	101～150	120	45.1～50	49	その他	15.1～20	20	アルミ合金	塗装	10	10	1個
アルミニウム	101～150	128	50.1～55	51	その他	15.1～20	20	アルミ合金	塗装	10	10	1個
アルミニウム	151～200	160	50.1～55	51	その他	15.1～20	20	アルミ合金	塗装	10	10	1個
アルミニウム	101～150	112	50.1～55	55	その他	25.1～30	26	アルミ合金	塗装	12	10	1個
アルミニウム	101～150	117	50.1～55	55	その他	25.1～30	26	アルミ合金	塗装	12	10	1個
アルミニウム	101～150	120	50.1～55	55	その他	25.1～30	26	アルミ合金	塗装	12	10	1個
アルミニウム	101～150	125	50.1～55	55	その他	25.1～30	26	アルミ合金	塗装	12	10	1個
アルミニウム	101～150	128	50.1～55	55	その他	25.1～30	26	アルミ合金	塗装	12	10	1個
アルミニウム	151～200	160	55.1～70	57	その他	25.1～30	26	アルミ合金	塗装	12	10	1個
アルミニウム	151～200	179	55.1～70	57	その他	25.1～30	26	アルミ合金	塗装	12	10	1個
アルミニウム	151～200	192	55.1～70	57	その他	25.1～30	26	アルミ合金	塗装	12	10	1個
アルミニウム	201～300	300	55.1～70	57	その他	25.1～30	26	アルミ合金	塗装	12	10	1個
アルミニウム	301～	400	55.1～70	57	その他	25.1～30	26	アルミ合金	塗装	12	10	1個
アルミニウム	301～	500	55.1～70	57	その他	25.1～30	26	アルミ合金	塗装	12	10	1個
ステンレス	101～150	112	45.1～50	49	その他	15.1～20	20	-	サンドブラスト	10	10	1個
ステンレス	101～150	128	50.1～55	51	その他	15.1～20	20	-	サンドブラスト	10	10	1個
ステンレス	151～200	160	50.1～55	51	その他	15.1～20	20	-	サンドブラスト	10	10	1個
ステンレス	151～200	200	50.1～55	51	その他	15.1～20	20	-	サンドブラスト	10	10	1個
ステンレス	201～300	250	50.1～55	51	その他	15.1～20	20	-	サンドブラスト	10	10	1個
ステンレス	201～300	300	50.1～55	51	その他	15.1～20	20	-	サンドブラスト	10	10	1個
ステンレス	301～	400	50.1～55	51	その他	15.1～20	20	-	サンドブラスト	10	10	1個
ステンレス	101～150	125	50.1～55	51	丸形	11～15	12	-	サンドブラスト	12	10	1個
ステンレス	151～200	160	50.1～55	51	丸形	11～15	12	-	サンドブラスト	12	10	1個
ステンレス	151～200	200	50.1～55	51	丸形	11～15	12	-	サンドブラスト	12	10	1個
ステンレス	201～300	250	50.1～55	51	丸形	11～15	12	-	サンドブラスト	12	10	1個
ステンレス	151～200	160	55.1～70	59	丸形	15.1～20	16	-	サンドブラスト	12	10	1個
ステンレス	151～200	200	55.1～70	59	丸形	15.1～20	16	-	サンドブラスト	12	10	1個
ステンレス	201～300	250	55.1～70	59	丸形	15.1～20	16	-	サンドブラスト	12	10	1個
ステンレス	201～300	300	55.1～70	59	丸形	15.1～20	16	-	サンドブラスト	12	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,372円 ( 2,609円 )	9日目
2,455円 ( 2,701円 )	9日目
2,424円 ( 2,666円 )	9日目
2,412円 ( 2,653円 )	9日目
2,493円 ( 2,742円 )	9日目
2,737円 ( 3,011円 )	9日目
2,768円 ( 3,045円 )	9日目
2,783円 ( 3,061円 )	9日目
2,769円 ( 3,046円 )	9日目
2,923円 ( 3,215円 )	9日目
2,870円 ( 3,157円 )	9日目
3,091円 ( 3,400円 )	9日目
3,177円 ( 3,495円 )	9日目
3,243円 ( 3,567円 )	9日目
4,568円 ( 5,025円 )	9日目
5,579円 ( 6,137円 )	9日目
7,365円 ( 8,102円 )	9日目
2,941円 ( 3,235円 )	9日目
3,029円 ( 3,332円 )	9日目
2,963円 ( 3,259円 )	9日目
2,987円 ( 3,286円 )	9日目
3,068円 ( 3,375円 )	9日目
3,224円 ( 3,546円 )	9日目
3,382円 ( 3,720円 )	9日目
3,376円 ( 3,714円 )	9日目
3,365円 ( 3,702円 )	9日目
3,420円 ( 3,762円 )	9日目
3,480円 ( 3,828円 )	9日目
3,790円 ( 4,169円 )	9日目
3,807円 ( 4,188円 )	9日目
4,015円 ( 4,417円 )	9日目
5,563円 ( 6,119円 )	9日目
6,938円 ( 7,632円 )	9日目
8,996円 ( 9,896円 )	9日目
7,724円 ( 8,496円 )	9日目
8,189円 ( 9,008円 )	9日目
9,704円 ( 10,674円 )	9日目
10,785円 ( 11,864円 )	9日目
10,554円 ( 11,609円 )	9日目
11,408円 ( 12,549円 )	9日目
14,850円 ( 16,335円 )	9日目
3,115円 ( 3,427円 )	9日目
3,450円 ( 3,795円 )	9日目
3,778円 ( 4,156円 )	9日目
4,088円 ( 4,497円 )	9日目
5,036円 ( 5,540円 )	9日目
5,536円 ( 6,090円 )	9日目
5,906円 ( 6,497円 )	9日目
6,633円 ( 7,296円 )	9日目

詳細情報

基本情報

基本情報

【特長】・扱い易く手になじむ断面形状で、表面はなめらかです。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
