メカニカル部品技術窓口
ラッチ・シリーズ（軽荷重用） 形状T/TF
200/TFの仕様・寸法情報
種類
引張り型
装着方法
フランジベース
クランプボルトサイズ
M8
締圧力(N)
2000
本体材質
スチール
クランプ部材質
スチール
アーム高さ種類
標準
アーム高さ H(mm)
29
アーム長さ種類
標準
アーム長さ L(mm)
85-105
商品情報
外形図
製品仕様
| 材質 | スティール、亜鉛メッキ |
|---|---|
| リベット止めのピボットとロッド | スティール、亜鉛メッキ |
| ハンドル | ポリウレタン、赤。 油、グリースその他の化成品に対する耐性あり。 |
| 仕様 | 形状T は引掛け部がピン状 形状TFは引掛け部がフック状 |
規格表
詳細情報
基本情報
【特長】
・取付面は力の作用方向と平行です。
・クランプ状態で、ハンドルは取付面と平行になります。
・摺動面には組立時にグリースを塗布しています。
・形状TFの場合、フック・ロッドの位置は表の寸法Dの範囲で調整が可能です。

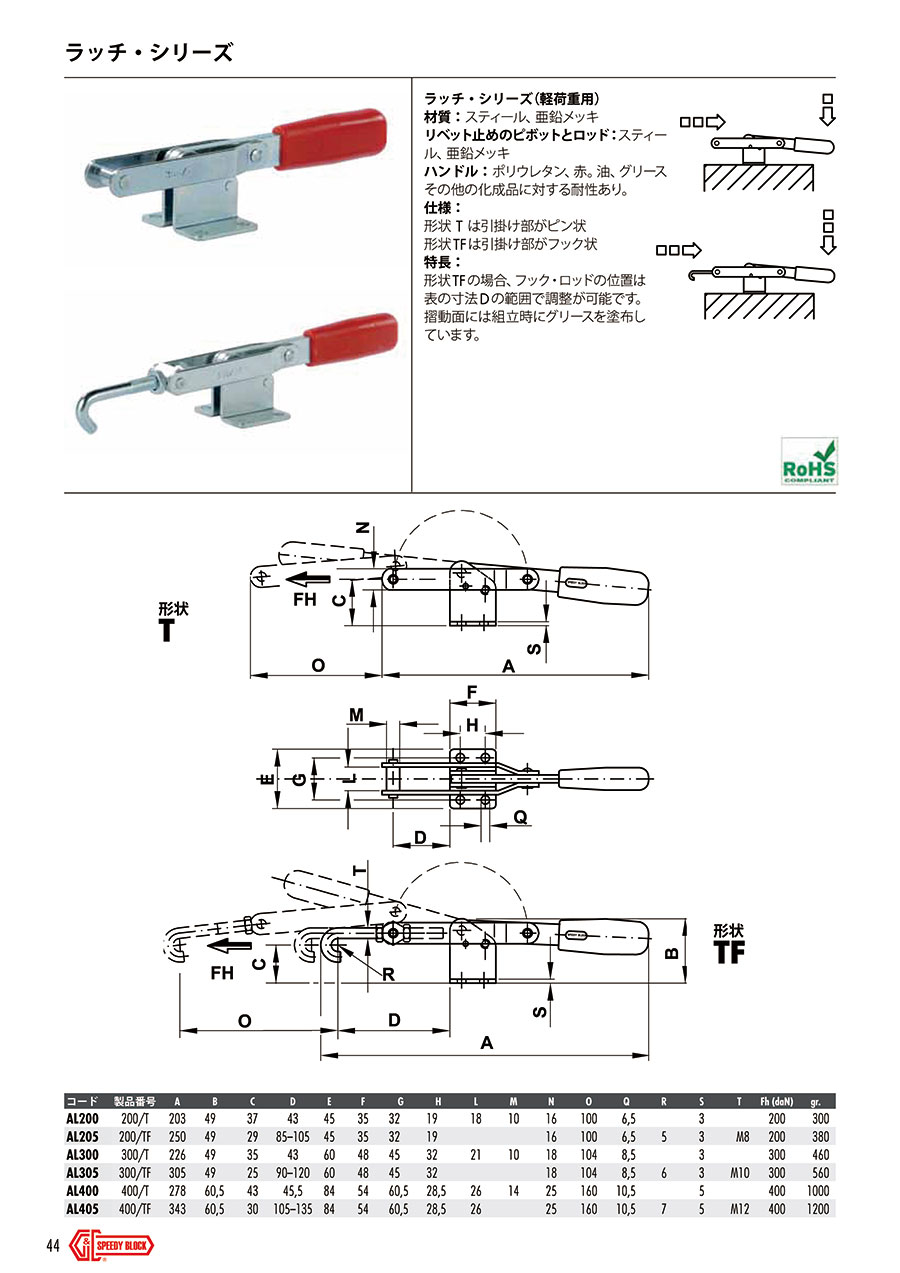

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。ラッチ・シリーズ（軽荷重用） 形状T/TFの型番200/TFのページです。
型番200/TFに関する仕様情報を記載しております。
