ロームヘルドハルダー

スプリング・プランジャインチ仕様ボール、スロット付

カタログ |

通常単価(税別): 800円～2,146円

税込単価: 880円～2,361円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ロームヘルドハルダー

通常出荷日：在庫品1日目

【特長】・最高使用温度：ネジ部緩み止めの無い場合482°F。【用途】・位置決め...

取付方法
スクリュー（マイナス溝）
ボール材質
ステンレス
ゆるみ止め
あり
先端ボール熱処理
焼入
初期荷重（範囲） (N)
0.01～50

未確定：候補が96型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

マーキング

本体：快削鋼、黒染/ステンレス鋼1.4305（ASTM-A-582；SUS303相当）
ポール：ステンレス鋼、焼入れ
バネ：ステンレス鋼

弱圧スプリング仕様：縦線マーク一本
標準スプリング仕様：マーキング無し
強化スプリング仕様：縦線マークニ本

規格表

^1）統計的平均値

^1）統計的平均値

^1）統計的平均値

型番リスト

表示件数

型番

ボディ材質

ストロークS

(mm)

本体表面処理

初期荷重

(N)

最大荷重

(N)

寸法d₁

ロック

RoHS?

最小発注数量

スチール	0.025	四三酸化鉄皮膜	0.9	1.5	UNF 10-32	無し	10	1個
スチール	0.035	四三酸化鉄皮膜	2.1	4	UNC 1/4-20	無し	10	1個
スチール	0.04	四三酸化鉄皮膜	2	4.6	UNC 5/16-18	無し	10	1個
スチール	0.048	四三酸化鉄皮膜	2.5	5	UNC 3/8-16	無し	10	1個
スチール	0.072	四三酸化鉄皮膜	3	6	UNC 1/2-13	無し	10	1個
スチール	0.096	四三酸化鉄皮膜	4.5	9	UNC 5/8-11	無し	10	1個
スチール	0.02	四三酸化鉄皮膜	0.1	0.5	UNF 4-48	無し	10	1個
スチール	0.02	四三酸化鉄皮膜	0.3	0.8	UNC 5-40	無し	10	1個
スチール	0.023	四三酸化鉄皮膜	0.5	1	UNC 6-32	無し	10	1個
スチール	0.023	四三酸化鉄皮膜	0.5	1	UNF 6-40	無し	10	1個
スチール	0.025	四三酸化鉄皮膜	0.8	1.3	UNC 8-32	無し	10	1個
スチール	0.025	四三酸化鉄皮膜	0.8	1.3	UNF 8-36	無し	10	1個
スチール	0.025	四三酸化鉄皮膜	2	3.1	UNF 10-32	無し	10	1個
スチール	0.035	四三酸化鉄皮膜	3.8	6.8	UNC 1/4-20	無し	10	1個
スチール	0.04	四三酸化鉄皮膜	4	8.4	UNC 5/16-18	無し	10	1個
スチール	0.048	四三酸化鉄皮膜	5	10.3	UNC 3/8-16	無し	10	1個
スチール	0.072	四三酸化鉄皮膜	6	12	UNC 1/2-13	無し	10	1個
スチール	0.096	四三酸化鉄皮膜	9	18	UNC 5/8-11	無し	10	1個
スチール	0.025	四三酸化鉄皮膜	3.3	4.8	UNF 10-32	無し	10	1個
スチール	0.035	四三酸化鉄皮膜	5.6	8.6	UNC 1/4-20	無し	10	1個
スチール	0.04	四三酸化鉄皮膜	6	11.1	UNC 5/16-18	無し	10	1個
スチール	0.048	四三酸化鉄皮膜	7.5	15.1	UNC 3/8-16	無し	10	1個
スチール	0.072	四三酸化鉄皮膜	6	24	UNC 1/2-13	無し	10	1個
スチール	0.096	四三酸化鉄皮膜	7	40	UNC 5/8-11	無し	10	1個
ステンレス	0.025	なし	0.9	1.5	UNF 10-32	無し	10	1個
ステンレス	0.035	なし	2.1	4	UNC 1/4-20	無し	10	1個
ステンレス	0.04	なし	2	4.6	UNC 5/16-18	無し	10	1個
ステンレス	0.048	なし	2.5	5	UNC 3/8-16	無し	10	1個
ステンレス	0.072	なし	3	6	UNC 1/2-13	無し	10	1個
ステンレス	0.096	なし	4.5	9	UNC 5/8-11	無し	10	1個
ステンレス	0.02	なし	0.1	0.5	UNF 4-48	無し	10	1個
ステンレス	0.02	なし	0.3	0.8	UNC 5-40	無し	10	1個
ステンレス	0.023	なし	0.5	1	UNC 6-32	無し	10	1個
ステンレス	0.023	なし	0.5	1	UNF 6-40	無し	10	1個
ステンレス	0.025	なし	0.8	1.3	UNC 8-32	無し	10	1個
ステンレス	0.025	なし	0.8	1.3	UNF 8-36	無し	10	1個
ステンレス	0.025	なし	2	3.1	UNF 10-32	無し	10	1個
ステンレス	0.035	なし	3.8	6.8	UNC 1/4-20	無し	10	1個
ステンレス	0.04	なし	4	8.4	UNC 5/16-18	無し	10	1個
ステンレス	0.048	なし	5	10.3	UNC 3/8-16	無し	10	1個
ステンレス	0.072	なし	6	12	UNC 1/2-13	無し	10	1個
ステンレス	0.096	なし	9	18	UNC 5/8-11	無し	10	1個
ステンレス	0.025	なし	3.3	4.8	UNF 10-32	無し	10	1個
ステンレス	0.035	なし	5.6	8.6	UNC 1/4-20	無し	10	1個
ステンレス	0.04	なし	6	11.1	UNC 5/16-18	無し	10	1個
ステンレス	0.048	なし	7.5	15.1	UNC 3/8-16	無し	10	1個
ステンレス	0.072	なし	6	24	UNC 1/2-13	無し	10	1個
ステンレス	0.096	なし	7	40	UNC 5/8-11	無し	10	1個
スチール	0.025	四三酸化鉄皮膜	0.9	1.5	UNF 10-32	付	10	1個
スチール	0.035	四三酸化鉄皮膜	2.1	4	UNC 1/4-20	付	10	1個
スチール	0.04	四三酸化鉄皮膜	2	4.6	UNC 5/16-18	付	10	1個
スチール	0.048	四三酸化鉄皮膜	2.5	5	UNC 3/8-16	付	10	1個
スチール	0.072	四三酸化鉄皮膜	3	6	UNC 1/2-13	付	10	1個
スチール	0.096	四三酸化鉄皮膜	4.5	9	UNC 5/8-11	付	10	1個
スチール	0.02	四三酸化鉄皮膜	0.1	0.5	UNF 4-48	付	10	1個
スチール	0.02	四三酸化鉄皮膜	0.3	0.8	UNC 5-40	付	10	1個
スチール	0.023	四三酸化鉄皮膜	0.5	1	UNC 6-32	付	10	1個
スチール	0.023	四三酸化鉄皮膜	0.5	1	UNF 6-40	付	10	1個
スチール	0.025	四三酸化鉄皮膜	0.8	1.3	UNC 8-32	付	10	1個
スチール	0.025	四三酸化鉄皮膜	0.8	1.3	UNF 8-36	付	10	1個

通常単価(税別) (税込単価)	通常出荷日

879円 ( 967円 )	9日目
879円 ( 967円 )	9日目
948円 ( 1,043円 )	9日目
940円 ( 1,034円 )	9日目
1,093円 ( 1,202円 )	9日目
1,350円 ( 1,485円 )	9日目
940円 ( 1,034円 )	9日目
940円 ( 1,034円 )	9日目
1,052円 ( 1,157円 )	9日目
940円 ( 1,034円 )	9日目
907円 ( 998円 )	9日目
907円 ( 998円 )	9日目
800円 ( 880円 )	9日目
800円 ( 880円 )	9日目
880円 ( 968円 )	9日目
910円 ( 1,001円 )	9日目
1,093円 ( 1,202円 )	9日目
1,342円 ( 1,476円 )	9日目
879円 ( 967円 )	9日目
879円 ( 967円 )	9日目
948円 ( 1,043円 )	9日目
940円 ( 1,034円 )	9日目
1,093円 ( 1,202円 )	9日目
1,432円 ( 1,575円 )	9日目
1,059円 ( 1,165円 )	9日目
1,156円 ( 1,272円 )	9日目
1,419円 ( 1,561円 )	9日目
1,594円 ( 1,753円 )	9日目
1,825円 ( 2,008円 )	9日目
2,064円 ( 2,270円 )	9日目
1,110円 ( 1,221円 )	9日目
1,052円 ( 1,157円 )	9日目
1,156円 ( 1,272円 )	9日目
1,052円 ( 1,157円 )	9日目
1,012円 ( 1,113円 )	9日目
1,012円 ( 1,113円 )	9日目
910円 ( 1,001円 )	9日目
1,012円 ( 1,113円 )	9日目
1,261円 ( 1,387円 )	9日目
1,580円 ( 1,738円 )	9日目
1,825円 ( 2,008円 )	9日目
2,064円 ( 2,270円 )	9日目
1,056円 ( 1,162円 )	9日目
1,156円 ( 1,272円 )	9日目
1,335円 ( 1,469円 )	9日目
1,467円 ( 1,614円 )	9日目
1,825円 ( 2,008円 )	9日目
2,064円 ( 2,270円 )	9日目
1,056円 ( 1,162円 )	9日目
1,056円 ( 1,162円 )	9日目
1,131円 ( 1,244円 )	9日目
1,131円 ( 1,244円 )	9日目
1,261円 ( 1,387円 )	9日目
1,504円 ( 1,654円 )	9日目
1,131円 ( 1,244円 )	9日目
1,131円 ( 1,244円 )	9日目
1,221円 ( 1,343円 )	9日目
1,131円 ( 1,244円 )	9日目
1,092円 ( 1,201円 )	9日目
1,092円 ( 1,201円 )	9日目

基本情報

基本情報

【特長】
・最高使用温度：ネジ部緩み止めの無い場合482°F。
【用途】
・位置決め、固定、押し付け、押し離しなど様々な用途に使います。

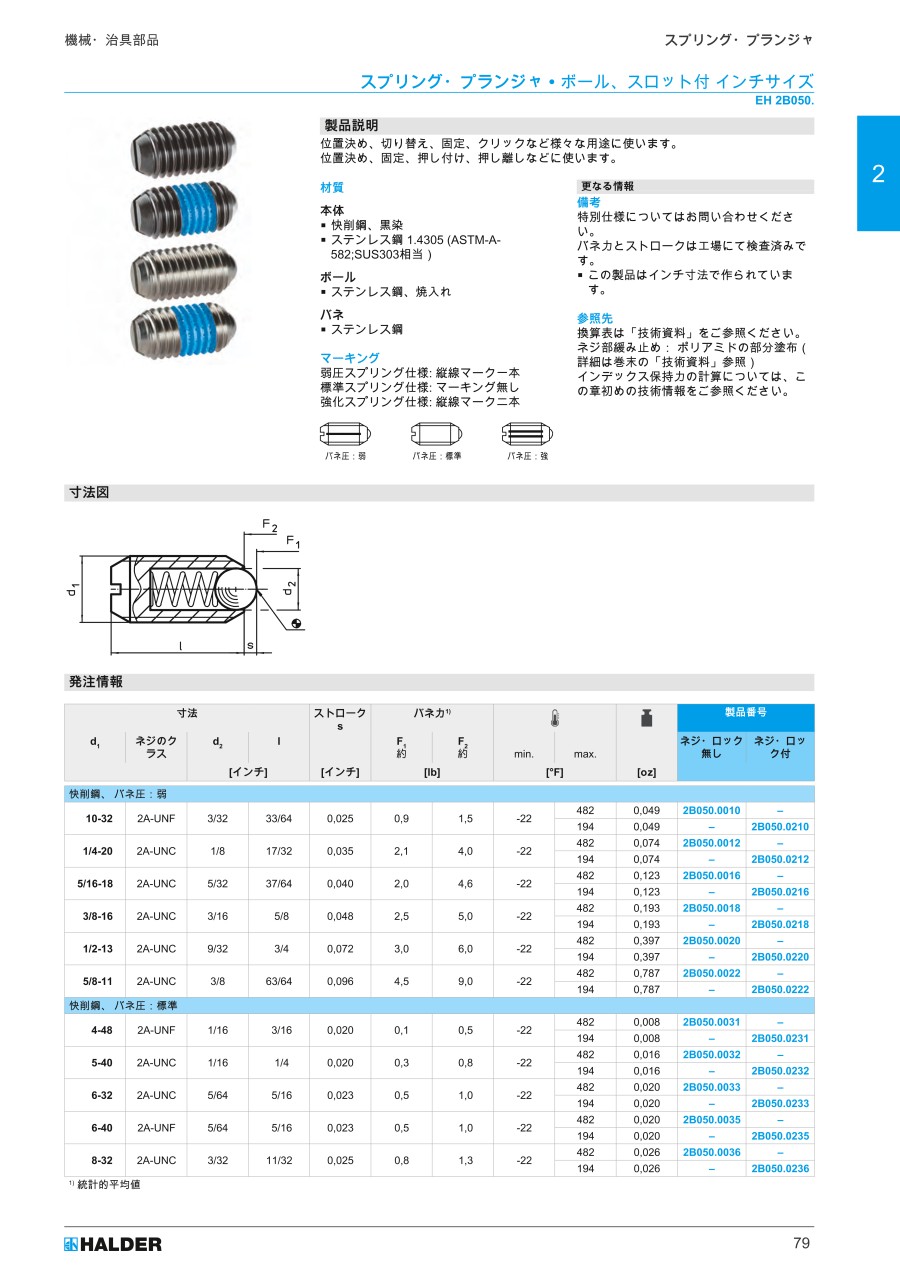

カタログ
