ロームヘルドハルダー

ディスク・ハンドル アルミニウム

ディスク・ハンドル アルミニウム
  • 一部SALE 2026/01/31まで
通常単価(税別)
5,260円～23,926円特別価格
税込単価
5,786円～26,319円特別価格

【特長】・ハブは加工済み。リム部は旋削加工後光沢研磨。・未加工部はサンドブラス...

詳細情報を確認する
未確定：候補が56型番あります。
数量：

商品情報

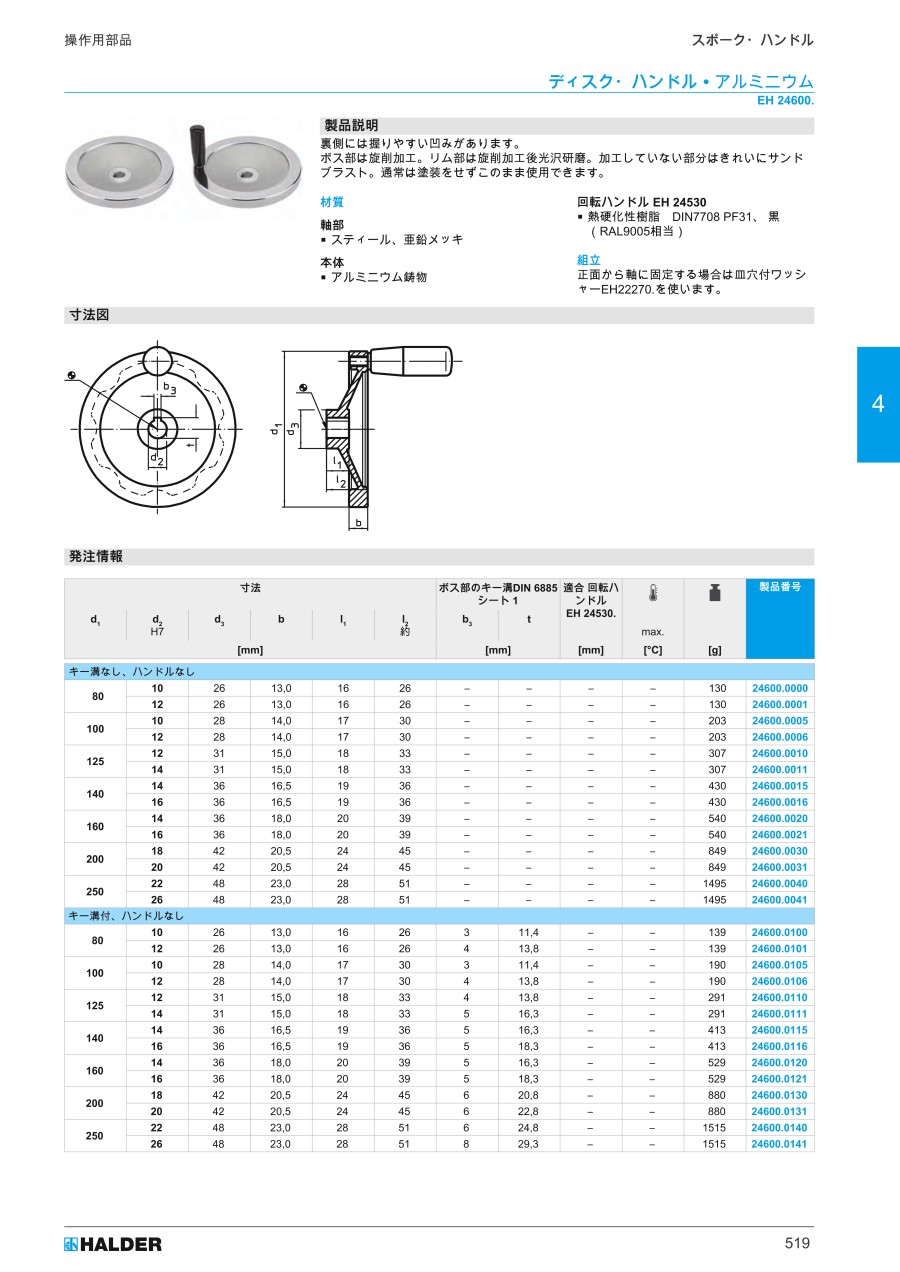

外形図

ディスク・ハンドル アルミニウム 外形図01

製品仕様

ディスク・ハンドル アルミニウム 仕様01

回転ハンドル付き

  • 軸部材質：スティール、亜鉛メッキ
  • 本体材質：アルミニウム鋳物
  • 回転ハンドルEH24530材質：熱硬化性樹脂 DIN7708 PF31、黒（RAL9005相当）

規格表

ディスク・ハンドル アルミニウム 規格表01
ディスク・ハンドル アルミニウム 規格表03

型番リスト

表示件数
  • 1
    • 型番
    24600.0000
    24600.0001
    24600.0005
    24600.0006
    24600.0010
    24600.0011
    24600.0015
    24600.0016
    24600.0020
    24600.0021
    24600.0030
    24600.0031
    24600.0040
    24600.0041
    24600.0100
    24600.0101
    24600.0105
    24600.0106
    24600.0110
    24600.0111
    24600.0115
    24600.0116
    24600.0120
    24600.0121
    24600.0130
    24600.0131
    24600.0140
    24600.0141
    24600.0200
    24600.0201
    24600.0205
    24600.0206
    24600.0210
    24600.0211
    24600.0215
    24600.0216
    24600.0220
    24600.0221
    24600.0230
    24600.0231
    24600.0240
    24600.0241
    24600.0300
    24600.0301
    24600.0305
    24600.0306
    24600.0310
    24600.0311
    24600.0315
    24600.0316
    24600.0320
    24600.0321
    24600.0330
    24600.0331
    24600.0340
    24600.0341

    ハンドル外径【範囲選択】

    回転ハンドル 外径

    (mm)

    取付部 穴加工

    グリップ 材質

    グリップ/取付穴有無

    グリップ 機能

    ハンドル 厚さ t

    (mm)

    丸穴径 d2

    (φ)

    仕様

    		RoHS?最小発注数量
    ～80
    80
    丸穴(通し穴)
    -
    グリップなし/取付穴なし
    -
    26
    10
    ハンドルなし
    10
    1個
    ～80
    80
    丸穴(通し穴)
    -
    グリップなし/取付穴なし
    -
    26
    12
    ハンドルなし
    10
    1個
    80.1～150
    100
    丸穴(通し穴)
    -
    グリップなし/取付穴なし
    -
    30
    10
    ハンドルなし
    10
    1個
    80.1～150
    100
    丸穴(通し穴)
    -
    グリップなし/取付穴なし
    -
    30
    12
    ハンドルなし
    10
    1個
    80.1～150
    125
    丸穴(通し穴)
    -
    グリップなし/取付穴なし
    -
    33
    12
    ハンドルなし
    10
    1個
    80.1～150
    125
    丸穴(通し穴)
    -
    グリップなし/取付穴なし
    -
    33
    14
    ハンドルなし
    10
    1個
    80.1～150
    140
    丸穴(通し穴)
    -
    グリップなし/取付穴なし
    -
    36
    14
    ハンドルなし
    10
    1個
    80.1～150
    140
    丸穴(通し穴)
    -
    グリップなし/取付穴なし
    -
    36
    16
    ハンドルなし
    10
    1個
    150.1～180
    160
    丸穴(通し穴)
    -
    グリップなし/取付穴なし
    -
    39
    14
    ハンドルなし
    10
    1個
    150.1～180
    160
    丸穴(通し穴)
    -
    グリップなし/取付穴なし
    -
    39
    16
    ハンドルなし
    10
    1個
    180.1～240
    200
    丸穴(通し穴)
    -
    グリップなし/取付穴なし
    -
    45
    18
    ハンドルなし
    10
    1個
    180.1～240
    200
    丸穴(通し穴)
    -
    グリップなし/取付穴なし
    -
    45
    20
    ハンドルなし
    10
    1個
    240.1～
    250
    丸穴(通し穴)
    -
    グリップなし/取付穴なし
    -
    51
    22
    ハンドルなし
    10
    1個
    240.1～
    250
    丸穴(通し穴)
    -
    グリップなし/取付穴なし
    -
    51
    26
    ハンドルなし
    10
    1個
    ～80
    80
    丸穴（+キー溝）
    -
    グリップなし/取付穴なし
    -
    26
    10
    ハンドルなし
    10
    1個
    ～80
    80
    丸穴（+キー溝）
    -
    グリップなし/取付穴なし
    -
    26
    12
    ハンドルなし
    10
    1個
    80.1～150
    100
    丸穴（+キー溝）
    -
    グリップなし/取付穴なし
    -
    30
    10
    ハンドルなし
    10
    1個
    80.1～150
    100
    丸穴（+キー溝）
    -
    グリップなし/取付穴なし
    -
    30
    12
    ハンドルなし
    10
    1個
    80.1～150
    125
    丸穴（+キー溝）
    -
    グリップなし/取付穴なし
    -
    33
    12
    ハンドルなし
    10
    1個
    80.1～150
    125
    丸穴（+キー溝）
    -
    グリップなし/取付穴なし
    -
    33
    14
    ハンドルなし
    10
    1個
    80.1～150
    140
    丸穴（+キー溝）
    -
    グリップなし/取付穴なし
    -
    36
    14
    ハンドルなし
    10
    1個
    80.1～150
    140
    丸穴（+キー溝）
    -
    グリップなし/取付穴なし
    -
    36
    16
    ハンドルなし
    10
    1個
    150.1～180
    160
    丸穴（+キー溝）
    -
    グリップなし/取付穴なし
    -
    39
    14
    ハンドルなし
    10
    1個
    150.1～180
    160
    丸穴（+キー溝）
    -
    グリップなし/取付穴なし
    -
    39
    16
    ハンドルなし
    10
    1個
    180.1～240
    200
    丸穴（+キー溝）
    -
    グリップなし/取付穴なし
    -
    45
    18
    ハンドルなし
    10
    1個
    180.1～240
    200
    丸穴（+キー溝）
    -
    グリップなし/取付穴なし
    -
    45
    20
    ハンドルなし
    10
    1個
    240.1～
    250
    丸穴（+キー溝）
    -
    グリップなし/取付穴なし
    -
    51
    22
    ハンドルなし
    10
    1個
    240.1～
    250
    丸穴（+キー溝）
    -
    グリップなし/取付穴なし
    -
    51
    26
    ハンドルなし
    10
    1個
    ～80
    80
    丸穴(通し穴)
    樹脂
    グリップあり
    回転式
    26
    10
    回転ハンドルEH24530.付
    10
    1個
    ～80
    80
    丸穴(通し穴)
    樹脂
    グリップあり
    回転式
    26
    12
    回転ハンドルEH24530.付
    10
    1個
    80.1～150
    100
    丸穴(通し穴)
    樹脂
    グリップあり
    回転式
    30
    10
    回転ハンドルEH24530.付
    10
    1個
    80.1～150
    100
    丸穴(通し穴)
    樹脂
    グリップあり
    回転式
    30
    12
    回転ハンドルEH24530.付
    10
    1個
    80.1～150
    125
    丸穴(通し穴)
    樹脂
    グリップあり
    回転式
    33
    12
    回転ハンドルEH24530.付
    10
    1個
    80.1～150
    125
    丸穴(通し穴)
    樹脂
    グリップあり
    回転式
    33
    14
    回転ハンドルEH24530.付
    10
    1個
    80.1～150
    140
    丸穴(通し穴)
    樹脂
    グリップあり
    回転式
    36
    14
    回転ハンドルEH24530.付
    10
    1個
    80.1～150
    140
    丸穴(通し穴)
    樹脂
    グリップあり
    回転式
    36
    16
    回転ハンドルEH24530.付
    10
    1個
    150.1～180
    160
    丸穴(通し穴)
    樹脂
    グリップあり
    回転式
    39
    14
    回転ハンドルEH24530.付
    10
    1個
    150.1～180
    160
    丸穴(通し穴)
    樹脂
    グリップあり
    回転式
    39
    16
    回転ハンドルEH24530.付
    10
    1個
    180.1～240
    200
    丸穴(通し穴)
    樹脂
    グリップあり
    回転式
    45
    18
    回転ハンドルEH24530.付
    10
    1個
    180.1～240
    200
    丸穴(通し穴)
    樹脂
    グリップあり
    回転式
    45
    20
    回転ハンドルEH24530.付
    10
    1個
    240.1～
    250
    丸穴(通し穴)
    樹脂
    グリップあり
    回転式
    51
    22
    回転ハンドルEH24530.付
    10
    1個
    240.1～
    250
    丸穴(通し穴)
    樹脂
    グリップあり
    回転式
    51
    26
    回転ハンドルEH24530.付
    10
    1個
    ～80
    80
    丸穴（+キー溝）
    樹脂
    グリップあり
    回転式
    26
    10
    回転ハンドル（EH24530.）付
    10
    1個
    ～80
    80
    丸穴（+キー溝）
    樹脂
    グリップあり
    回転式
    26
    12
    回転ハンドル（EH24530.）付
    10
    1個
    80.1～150
    100
    丸穴（+キー溝）
    樹脂
    グリップあり
    回転式
    30
    10
    回転ハンドル（EH24530.）付
    10
    1個
    80.1～150
    100
    丸穴（+キー溝）
    樹脂
    グリップあり
    回転式
    30
    12
    回転ハンドル（EH24530.）付
    10
    1個
    80.1～150
    125
    丸穴（+キー溝）
    樹脂
    グリップあり
    回転式
    33
    12
    回転ハンドル（EH24530.）付
    10
    1個
    80.1～150
    125
    丸穴（+キー溝）
    樹脂
    グリップあり
    回転式
    33
    14
    回転ハンドル（EH24530.）付
    10
    1個
    80.1～150
    140
    丸穴（+キー溝）
    樹脂
    グリップあり
    回転式
    36
    14
    回転ハンドル（EH24530.）付
    10
    1個
    80.1～150
    140
    丸穴（+キー溝）
    樹脂
    グリップあり
    回転式
    36
    16
    回転ハンドル（EH24530.）付
    10
    1個
    150.1～180
    160
    丸穴（+キー溝）
    樹脂
    グリップあり
    回転式
    39
    14
    回転ハンドル（EH24530.）付
    10
    1個
    150.1～180
    160
    丸穴（+キー溝）
    樹脂
    グリップあり
    回転式
    39
    16
    回転ハンドル（EH24530.）付
    10
    1個
    180.1～240
    200
    丸穴（+キー溝）
    樹脂
    グリップあり
    回転式
    45
    18
    回転ハンドル（EH24530.）付
    10
    1個
    180.1～240
    200
    丸穴（+キー溝）
    樹脂
    グリップあり
    回転式
    45
    20
    回転ハンドル（EH24530.）付
    10
    1個
    240.1～
    250
    丸穴（+キー溝）
    樹脂
    グリップあり
    回転式
    51
    22
    回転ハンドル（EH24530.）付
    10
    1個
    240.1～
    250
    丸穴（+キー溝）
    樹脂
    グリップあり
    回転式
    51
    26
    回転ハンドル（EH24530.）付
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,574円
    ( 6,131円 )
    9日目
    5,260円
    ( 5,786円 )
    9日目
    6,107円
    ( 6,718円 )
    9日目
    6,107円
    ( 6,718円 )
    9日目
    6,991円
    ( 7,690円 )
    9日目
    6,991円
    ( 7,690円 )
    9日目
    8,652円
    ( 9,517円 )
    9日目
    8,652円
    ( 9,517円 )
    9日目
    9,696円
    ( 10,666円 )
    9日目
    9,696円
    ( 10,666円 )
    9日目
    13,315円
    ( 14,647円 )
    9日目
    13,315円
    ( 14,647円 )
    9日目
    18,168円
    ( 19,985円 )
    9日目
    18,168円
    ( 19,985円 )
    9日目
    6,882円
    ( 7,570円 )
    9日目
    6,309円
    ( 6,940円 )
    9日目
    6,968円
    ( 7,665円 )
    9日目
    6,968円
    ( 7,665円 )
    9日目
    8,441円
    ( 9,285円 )
    9日目
    8,441円
    ( 9,285円 )
    9日目
    9,411円
    ( 10,352円 )
    9日目
    9,411円
    ( 10,352円 )
    9日目
    10,520円
    ( 11,572円 )
    9日目
    11,477円
    ( 12,625円 )
    9日目
    14,097円
    ( 15,507円 )
    9日目
    14,097円
    ( 15,507円 )
    9日目
    18,606円
    ( 20,467円 )
    9日目
    18,606円
    ( 20,467円 )
    9日目
    8,493円
    ( 9,342円 )
    9日目
    8,493円
    ( 9,342円 )
    9日目
    9,547円
    ( 10,502円 )
    9日目
    9,547円
    ( 10,502円 )
    9日目
    10,332円
    ( 11,365円 )
    9日目
    10,332円
    ( 11,365円 )
    9日目
    11,912円
    ( 13,103円 )
    9日目
    11,912円
    ( 13,103円 )
    9日目
    13,542円
    ( 14,896円 )
    9日目
    13,542円
    ( 14,896円 )
    9日目
    17,426円
    ( 19,169円 )
    9日目
    17,426円
    ( 19,169円 )
    9日目
    22,726円20,907円
    ( 22,998円 )
    9日目
    22,726円20,907円
    ( 22,998円 )
    9日目
    9,359円
    ( 10,295円 )
    9日目
    9,359円
    ( 10,295円 )
    9日目
    10,186円
    ( 11,205円 )
    9日目
    10,186円
    ( 11,205円 )
    9日目
    11,273円
    ( 12,400円 )
    9日目
    11,273円
    ( 12,400円 )
    9日目
    13,064円
    ( 14,370円 )
    9日目
    13,064円
    ( 14,370円 )
    9日目
    14,912円
    ( 16,403円 )
    9日目
    14,912円
    ( 16,403円 )
    9日目
    18,457円
    ( 20,303円 )
    9日目
    18,457円
    ( 20,303円 )
    9日目
    23,926円22,011円
    ( 24,212円 )
    9日目
    23,926円22,011円
    ( 24,212円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・ハブは加工済み。リム部は旋削加工後光沢研磨。
    ・未加工部はサンドブラスト。
    ・リム部の真円度と軸に対する直角度はJS12以下。
    ・裏側にはグリップ用の窪みがあります。
    ・回転ハンドルの付いたタイプの使用温度は最高110℃です。
    【用途】
    ・通常は塗装をせずこのまま使用できます。正面から軸に固定する場合は皿穴付ワッシャーEH22270.を使います。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
