ロームヘルドハルダー

ディスク・ハンドル DIN3670

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 4,680円～60,491円特別価格

税込単価: 5,148円～66,540円特別価格

【特長】・裏側には握りやすい凹みがあります。・ボス部旋削加工。・リム部は旋削後...

ハンドル種類
ソリッド形
ハンドル材質
アルミニウム
グリップ/取付穴有無
グリップなし/取付穴なし
仕様
ブッシュなし
ハンドル表面処理
バフ研磨

未確定：候補が32型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

本体材質:アルミニウム鋳物

規格表

寸法					ボス部のキー溝 DIN 6885 シート 1		重量	製品番号
d1	d2 H7	d3	l1 約	l2	b3	t


[mm]							[g]
スティールブッシュ無し、形状 B、キー溝無し
80	10	26	29	16	–	–	119	24570.0103
80	12	26	29	16	–	–	116	24570.0104
100	10	28	33	17	–	–	194	24570.0105
100	12	28	33	17	–	–	189	24570.0106
125	12	31	36	18	–	–	288	24570.0110
125	14	31	36	18	–	–	284	24570.0111
160	14	36	40	20	–	–	477	24570.0120
160	16	36	40	20	–	–	501	24570.0121
200	18	42	45	24	–	–	955	24570.0130
200	22	42	45	24	–	–	940	24570.0131
250	22	48	50	28	–	–	1685	24570.0140
250	26	48	50	28	–	–	1674	24570.0141
315	26	56	56	33	–	–	2710	24570.0150
315	28	56	56	33	–	–	2695	24570.0151
400	30	65	63	38	–	–	4720	24570.0160
400	32	65	63	38	–	–	5700	24570.0161
スティールブッシュ無し、形状 N 、キー溝付
80	10	26	29	16	3	11,4	120	24570.0303
80	12	26	29	16	4	13,8	129	24570.0304
100	10	28	33	17	3	11,4	244	24570.0305
100	12	28	33	17	4	13,8	183	24570.0306
125	12	31	36	18	4	13,8	250	24570.0310
125	14	31	36	18	5	16,3	290	24570.0311
160	14	36	40	20	5	16,3	491	24570.0320
160	16	36	40	20	5	18,3	481	24570.0321
200	18	42	45	24	6	20,8	880	24570.0330
200	22	42	45	24	6	24,8	928	24570.0331
250	22	48	50	28	6	24,8	1681	24570.0340
250	26	48	50	28	8	29,3	1670	24570.0341
315	26	56	56	33	8	29,3	2700	24570.0350
315	28	56	56	33	8	31,3	2670	24570.0351
400	30	65	63	38	8	33,3	4771	24570.0360
400	32	65	63	38	10	35,3	4720	24570.0361

使用例

応用例

型番リスト

表示件数

型番

ハンドル外径【範囲選択】

ハンドル外径 d1

(mm)

取付部穴加工

止めねじ加工

丸穴径 d2

(φ)

ハンドル厚さ l1

(mm)

RoHS?

最小発注数量

～80	80	丸穴(通し穴)	なし	10	約29	10	1個
～80	80	丸穴(通し穴)	なし	12	約29	10	1個
80.1～150	100	丸穴(通し穴)	なし	10	約33	10	1個
80.1～150	100	丸穴(通し穴)	なし	12	約33	10	1個
80.1～150	125	丸穴(通し穴)	なし	12	約36	10	1個
80.1～150	125	丸穴(通し穴)	なし	12	約36	10	1個
150.1～180	160	丸穴(通し穴)	なし	14	約40	10	1個
150.1～180	160	丸穴(通し穴)	なし	14	約40	10	1個
180.1～240	200	丸穴(通し穴)	なし	18	約45	10	1個
180.1～240	200	丸穴(通し穴)	なし	18	約45	10	1個
240.1～	250	丸穴(通し穴)	なし	22	約50	10	1個
240.1～	250	丸穴(通し穴)	なし	22	約50	10	1個
240.1～	315	丸穴(通し穴)	なし	26	約56	10	1個
240.1～	315	丸穴(通し穴)	なし	28	約56	10	1個
240.1～	400	丸穴(通し穴)	なし	30	約63	10	1個
240.1～	400	丸穴(通し穴)	-	32	約63	10	1個
～80	80	丸穴（+キー溝）	なし	10	約29	10	1個
～80	80	丸穴（+キー溝）	なし	12	約29	10	1個
80.1～150	100	丸穴（+キー溝）	なし	10	約33	10	1個
80.1～150	100	丸穴（+キー溝）	なし	10	約33	10	1個
80.1～150	125	丸穴（+キー溝）	なし	12	約36	10	1個
80.1～150	125	丸穴（+キー溝）	なし	12	約36	10	1個
150.1～180	160	丸穴（+キー溝）	なし	14	約40	10	1個
150.1～180	160	丸穴（+キー溝）	なし	14	約40	10	1個
180.1～240	200	丸穴（+キー溝）	なし	18	約45	10	1個
180.1～240	200	丸穴（+キー溝）	なし	18	約45	10	1個
240.1～	250	丸穴（+キー溝）	なし	22	約50	10	1個
240.1～	250	丸穴（+キー溝）	なし	26	約50	10	1個
240.1～	315	丸穴（+キー溝）	なし	22	約56	10	1個
240.1～	315	丸穴（+キー溝）	なし	28	約56	10	1個
240.1～	400	丸穴（+キー溝）	なし	30	約63	10	1個
240.1～	400	丸穴（+キー溝）	なし	32	約63	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,680円 ( 5,148円 )	9日目
4,680円 ( 5,148円 )	9日目
4,696円 ( 5,166円 )	8日目
4,696円 ( 5,166円 )	8日目
6,406円 ( 7,047円 )	9日目
6,406円 ( 7,047円 )	8日目
8,620円 ( 9,482円 )	9日目
8,620円 ( 9,482円 )	8日目
12,629円 ( 13,892円 )	9日目
12,629円 ( 13,892円 )	8日目
21,930円20,175円 ( 22,193円 )	8日目
21,930円20,175円 ( 22,193円 )	9日目
33,036円29,732円 ( 32,705円 )	8日目
33,036円29,732円 ( 32,705円 )	8日目
59,632円53,668円 ( 59,035円 )	8日目
59,632円 ( 65,595円 )	8日目
5,785円 ( 6,364円 )	8日目
5,785円 ( 6,364円 )	8日目
5,528円 ( 6,081円 )	8日目
5,528円 ( 6,081円 )	8日目
7,874円 ( 8,661円 )	8日目
7,874円 ( 8,661円 )	8日目
9,331円 ( 10,264円 )	9日目
9,331円 ( 10,264円 )	8日目
13,647円 ( 15,012円 )	8日目
13,647円 ( 15,012円 )	9日目
22,715円 ( 24,987円 )	9日目
22,642円 ( 24,906円 )	9日目
33,826円30,443円 ( 33,487円 )	8日目
33,854円30,468円 ( 33,515円 )	8日目
60,491円54,441円 ( 59,885円 )	8日目
60,491円54,441円 ( 59,885円 )	8日目

詳細情報

基本情報

基本情報

【特長】
・裏側には握りやすい凹みがあります。
・ボス部旋削加工。
・リム部は旋削後光沢研磨。加工無しの面はきれいにサンドブラスト。

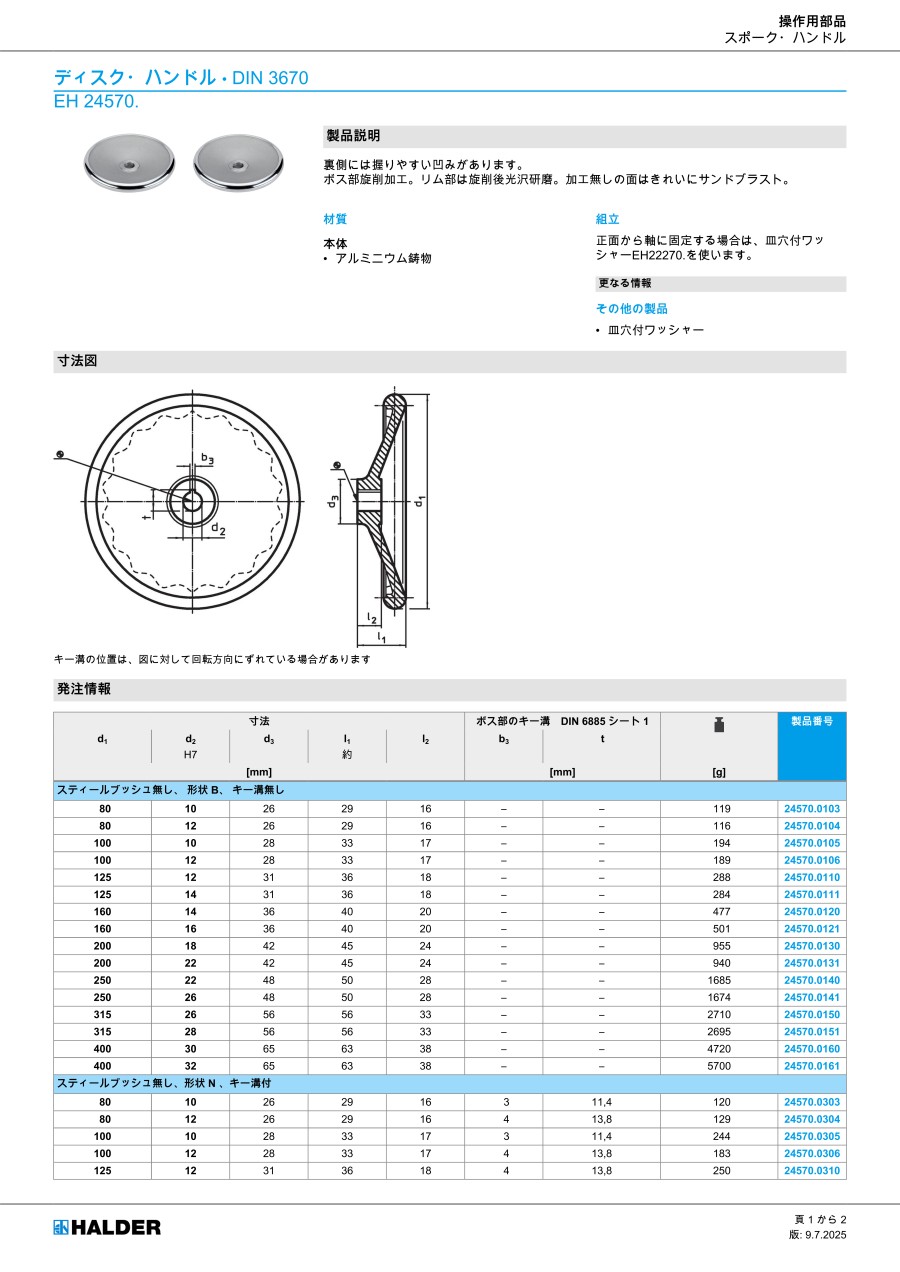

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
