ロームヘルドハルダー

ナールド・ナット DIN6303

カタログ |

数量スライド割引

通常単価(税別): 534円～3,703円

税込単価: 587円～4,073円

【特長】・形状Bでは、ピン穴用の下穴が加工されています。ユーザー側で軸と共に加...

本体種類
円形
円形種類
ナット・クランプタイプ
取付部の種類
めねじ
付加機能
なし
側面部加工
ローレット
めねじ・丸穴加工
貫通

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

図1

図2

製品仕様

材質：

快削鋼、黒染
ステンレス鋼1.4305（SUS303相当）

規格表

使用例

応用例

型番リスト

表示件数

型番

取付部サイズ

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体材質

本体高さ t

(mm)

仕様

本体表面処理

RoHS?

最小発注数量

M5	～20	20	[スチール] 快削鋼	12	ピン穴なし形状A	四三酸化鉄皮膜	10	1個
M6	20.1～30	24	[スチール] 快削鋼	14	ピン穴なし形状A	四三酸化鉄皮膜	10	1個
M8	20.1～30	30	[スチール] 快削鋼	17	ピン穴なし形状A	四三酸化鉄皮膜	10	1個
M10	30.1～40	36	[スチール] 快削鋼	20	ピン穴なし形状A	四三酸化鉄皮膜	10	1個
M12	30.1～40	40	[スチール] 快削鋼	24	ピン穴なし形状A	四三酸化鉄皮膜	10	1個
M5	～20	20	[スチール] 快削鋼	12	ピン穴付、形状B	四三酸化鉄皮膜	10	1個
M6	20.1～30	24	[スチール] 快削鋼	14	ピン穴付、形状B	四三酸化鉄皮膜	10	1個
M8	20.1～30	30	[スチール] 快削鋼	17	ピン穴付、形状B	四三酸化鉄皮膜	10	1個
M10	30.1～40	36	[スチール] 快削鋼	20	ピン穴付、形状B	四三酸化鉄皮膜	10	1個
M12	30.1～40	40	[スチール] 快削鋼	24	ピン穴付、形状B	四三酸化鉄皮膜	10	1個
M5	～20	20	[ステンレス] ステンレス鋼1.4305(SUS303相当)	12	ピン穴なし形状A	-	10	1個
M6	20.1～30	24	[ステンレス] ステンレス鋼1.4305(SUS303相当)	14	ピン穴なし形状A	-	10	1個
M8	20.1～30	30	[ステンレス] ステンレス鋼1.4305(SUS303相当)	17	ピン穴なし形状A	-	10	1個
M10	30.1～40	36	[ステンレス] ステンレス鋼1.4305(SUS303相当)	20	ピン穴なし形状A	-	10	1個
M12	30.1～40	40	[ステンレス] ステンレス鋼1.4305(SUS303相当)	24	ピン穴なし形状A	-	10	1個
M5	～20	20	[ステンレス] ステンレス鋼1.4305(SUS303相当)	12	ピン穴付、形状B	-	10	1個
M6	20.1～30	24	[ステンレス] ステンレス鋼1.4305(SUS303相当)	14	ピン穴付、形状B	-	10	1個
M8	20.1～30	30	[ステンレス] ステンレス鋼1.4305(SUS303相当)	17	ピン穴付、形状B	-	10	1個
M10	30.1～40	36	[ステンレス] ステンレス鋼1.4305(SUS303相当)	20	ピン穴付、形状B	-	10	1個
M12	30.1～40	40	[ステンレス] ステンレス鋼1.4305(SUS303相当)	24	ピン穴付、形状B	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

534円 ( 587円 )	9日目
540円 ( 594円 )	9日目
758円 ( 834円 )	9日目
1,173円 ( 1,290円 )	9日目
1,473円 ( 1,620円 )	9日目
570円 ( 627円 )	9日目
688円 ( 757円 )	9日目
915円 ( 1,007円 )	9日目
1,322円 ( 1,454円 )	9日目
1,688円 ( 1,857円 )	9日目
1,210円 ( 1,331円 )	9日目
1,377円 ( 1,515円 )	9日目
2,136円 ( 2,350円 )	9日目
2,496円 ( 2,746円 )	9日目
2,827円 ( 3,110円 )	9日目
1,509円 ( 1,660円 )	9日目
1,765円 ( 1,942円 )	9日目
2,263円 ( 2,489円 )	9日目
2,671円 ( 2,938円 )	9日目
3,703円 ( 4,073円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・形状Bでは、ピン穴用の下穴が加工されています。ユーザー側で軸と共に加工する際の公差はH7としてください。

カタログ

商品TOP

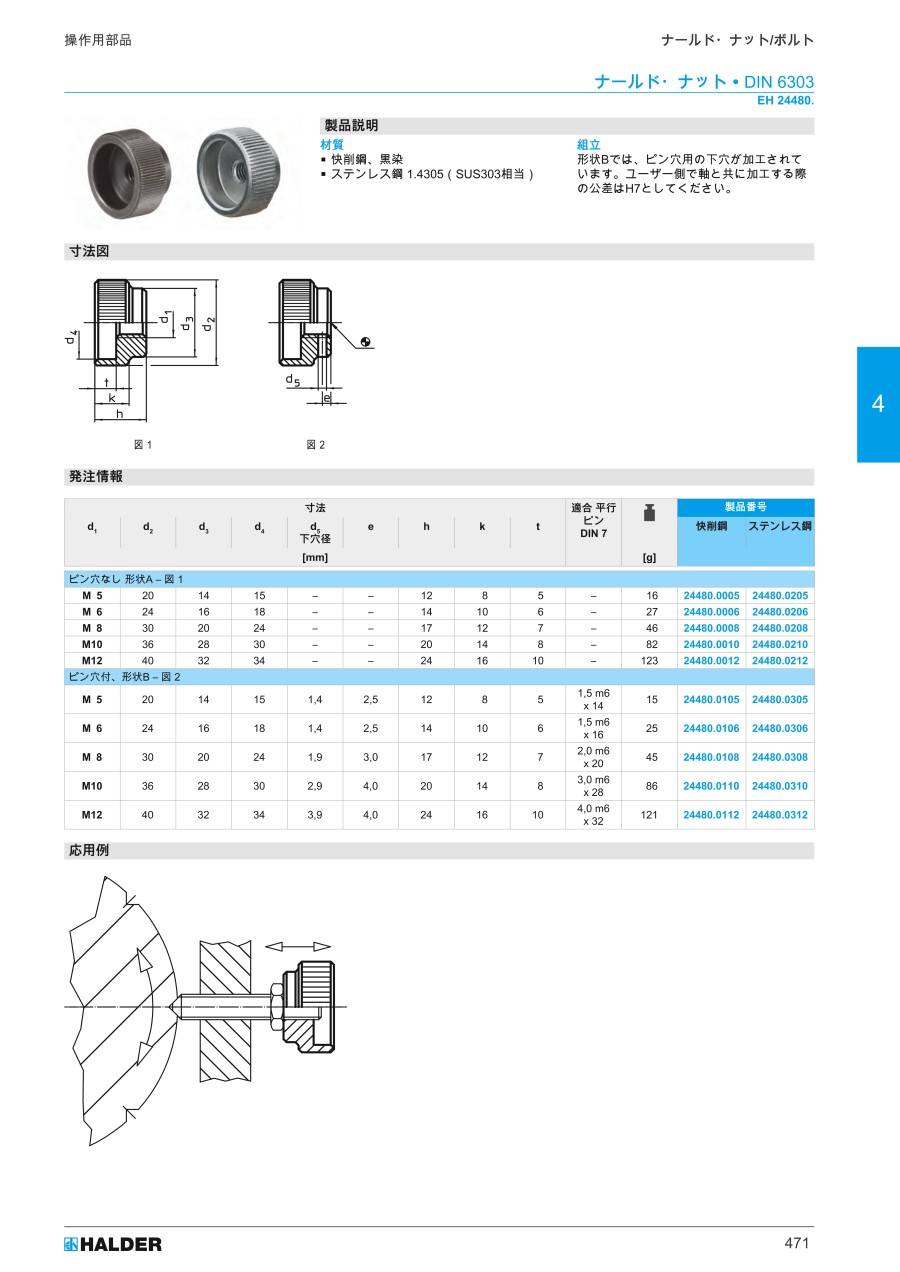

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
