ボール・ロック・ピン セルフ・ロッキング、可塑性グリップ付
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 4,117円～16,995円特別価格
- 税込単価
- 4,529円～18,695円特別価格
ボタンを押す＝ロック解除。【特長】・扱いやすく、自動的にピンをロック位置にもど...
詳細情報を確認する- 種類
- レバータイプ
- 材質(グリップ部)
- 熱可塑性樹脂(PBT/TPE)グレー/オレンジ
- 使用温度範囲 (℃)
- -30～+80
商品情報

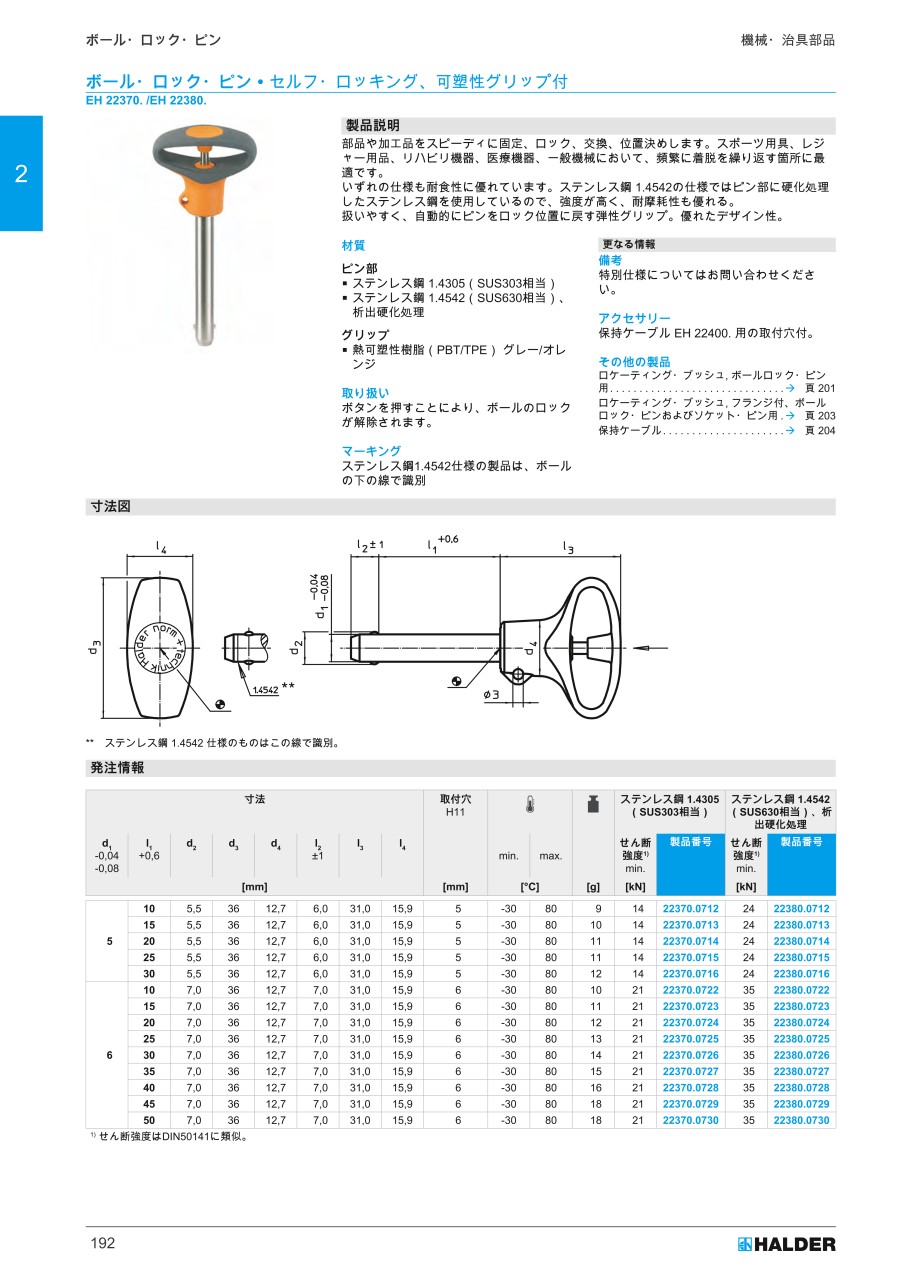

外形図
**ステンレス鋼1.4542 仕様のものはこの線で識別。
製品仕様
材質
- ピン部：ステンレス鋼1.4305（SUS303相当）/ステンレス鋼1.4542（SUS630相当）、析出硬化処理
- グリップ：熱可塑性樹脂（PBT/TPE）グレー/オレンジ
マーキング
- ステンレス鋼1.4542仕様の製品は、ポールの下の線で識別
規格表
1）せん断強度はDIN50141に類似。
1）せん断強度はDIN50141に類似。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,126円 ( 4,539円 ) | 9日目 |
4,126円 ( 4,539円 ) | 9日目 |
4,126円 ( 4,539円 ) | 9日目 |
4,126円 ( 4,539円 ) | 9日目 |
4,831円 ( 5,314円 ) | 9日目 |
4,117円 ( 4,529円 ) | 9日目 |
4,127円 ( 4,540円 ) | 9日目 |
4,127円 ( 4,540円 ) | 9日目 |
4,127円 ( 4,540円 ) | 9日目 |
4,466円 ( 4,913円 ) | 9日目 |
4,466円 ( 4,913円 ) | 9日目 |
4,466円 ( 4,913円 ) | 9日目 |
4,466円 ( 4,913円 ) | 9日目 |
4,466円 ( 4,913円 ) | 9日目 |
4,466円 ( 4,913円 ) | 9日目 |
4,460円 ( 4,906円 ) | 9日目 |
4,858円 ( 5,344円 ) | 9日目 |
4,851円 ( 5,336円 ) | 9日目 |
4,858円 ( 5,344円 ) | 9日目 |
4,858円 ( 5,344円 ) | 9日目 |
4,858円 ( 5,344円 ) | 9日目 |
6,706円 ( 7,377円 ) | 9日目 |
6,706円 ( 7,377円 ) | 9日目 |
7,008円 ( 7,709円 ) | 9日目 |
7,008円 ( 7,709円 ) | 9日目 |
7,008円 ( 7,709円 ) | 9日目 |
7,008円 ( 7,709円 ) | 9日目 |
7,008円 ( 7,709円 ) | 9日目 |
7,433円 ( 8,176円 ) | 9日目 |
6,820円 ( 7,502円 ) | 9日目 |
7,182円 ( 7,900円 ) | 9日目 |
7,182円 ( 7,900円 ) | 9日目 |
7,182円 ( 7,900円 ) | 9日目 |
7,182円 ( 7,900円 ) | 9日目 |
7,182円 ( 7,900円 ) | 9日目 |
7,514円 ( 8,265円 ) | 9日目 |
7,514円 ( 8,265円 ) | 9日目 |
7,836円 ( 8,620円 ) | 9日目 |
12,173円11,199円 ( 12,319円 ) | 9日目 |
12,173円11,199円 ( 12,319円 ) | 9日目 |
12,173円11,199円 ( 12,319円 ) | 9日目 |
12,173円11,199円 ( 12,319円 ) | 9日目 |
12,173円11,199円 ( 12,319円 ) | 9日目 |
13,119円 ( 14,431円 ) | 9日目 |
13,119円12,069円 ( 13,276円 ) | 9日目 |
13,916円12,802円 ( 14,082円 ) | 9日目 |
5,114円 ( 5,625円 ) | 9日目 |
5,114円 ( 5,625円 ) | 9日目 |
5,114円 ( 5,625円 ) | 9日目 |
5,114円 ( 5,625円 ) | 9日目 |
5,350円 ( 5,885円 ) | 9日目 |
5,139円 ( 5,653円 ) | 9日目 |
5,139円 ( 5,653円 ) | 9日目 |
5,139円 ( 5,653円 ) | 9日目 |
5,139円 ( 5,653円 ) | 9日目 |
5,463円 ( 6,009円 ) | 9日目 |
5,463円 ( 6,009円 ) | 9日目 |
5,463円 ( 6,009円 ) | 9日目 |
5,463円 ( 6,009円 ) | 9日目 |
5,463円 ( 6,009円 ) | 9日目 |
詳細情報
基本情報
ボタンを押す＝ロック解除。
【特長】
・扱いやすく、自動的にピンをロック位置にもどす弾性グリップ。
・優れたデザイン性。
・耐食性。
・高張力で硬化処理した材質なので、高い強度と耐摩耗性（ステンレス鋼1.4542のタイプ）。
・保持ケーブル（EH22400.；別売り）の取付可能。
【用途】
・部品や加工品をスピーディに固定、ロック、交換、位置決めします。
・スポーツ用具、レジャー用品、リハビリ機器、医療機器、一般機械工業において、頻繁に着脱を繰り返す個所に最適です。
