ダイレクト配管 3GA1・2・3R/4GA1・2・3Rシリーズ 単体バルブ

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
未確定:候補が1,353型番あります。
数量:

商品仕様

従来の3G/4Gシリーズのコンセプトを継承しながら、さらなる進化を遂げた

3GA1・2・3R4GA1・2・3Rシリーズの外観

3GA1・2・3R4GA1・2・3Rシリーズの外観

環境性能
  • 連続通電OK(シングルソレノイドタイプ)。新しいコイルアクチュエータを採用。
  • 消費電力の低減。
安全性
  • 手動誤操作防止(手動装置は保護カバー付)。
  • 誤動作トラブルを抑制(金属ベース、樹脂ブロックかかわらず排気誤作動防止弁を標準装備)。
  • 異物トラブルの防止
信頼性
  • 低摺動・高寿命を実現
  • 放置応答性向上
使いやすさ
  • 配線コネクタ上・横共用
  • 回転式コネクタを採用

電機接続

無記号 : グロメットリード線

無記号 : グロメットリード線

  • ※ リード線長さ300mm
E1、E3 : E形コネクタ、ソケット端子添付

E1、E3 : E形コネクタ、ソケット端子添付

E0、E2 : E形コネクタ

E0、E2 : E形コネクタ

  • ※ リード線長さ300mm、500mm、1000mm、2000mm、3000mm
B : DIN端子箱

B : DIN端子箱

E02、E2N : E形コネクタ、ソケットなし

E0N、E2N : E形コネクタ、ソケットなし

BN : DIN端子箱、端子箱なし

BN : DIN端子箱、端子箱なし

E0#j、E2#j : EJ形コネクタ

E0#j、E2#j : EJ形コネクタ

  • ※ リード線長さ1m、2m、3m

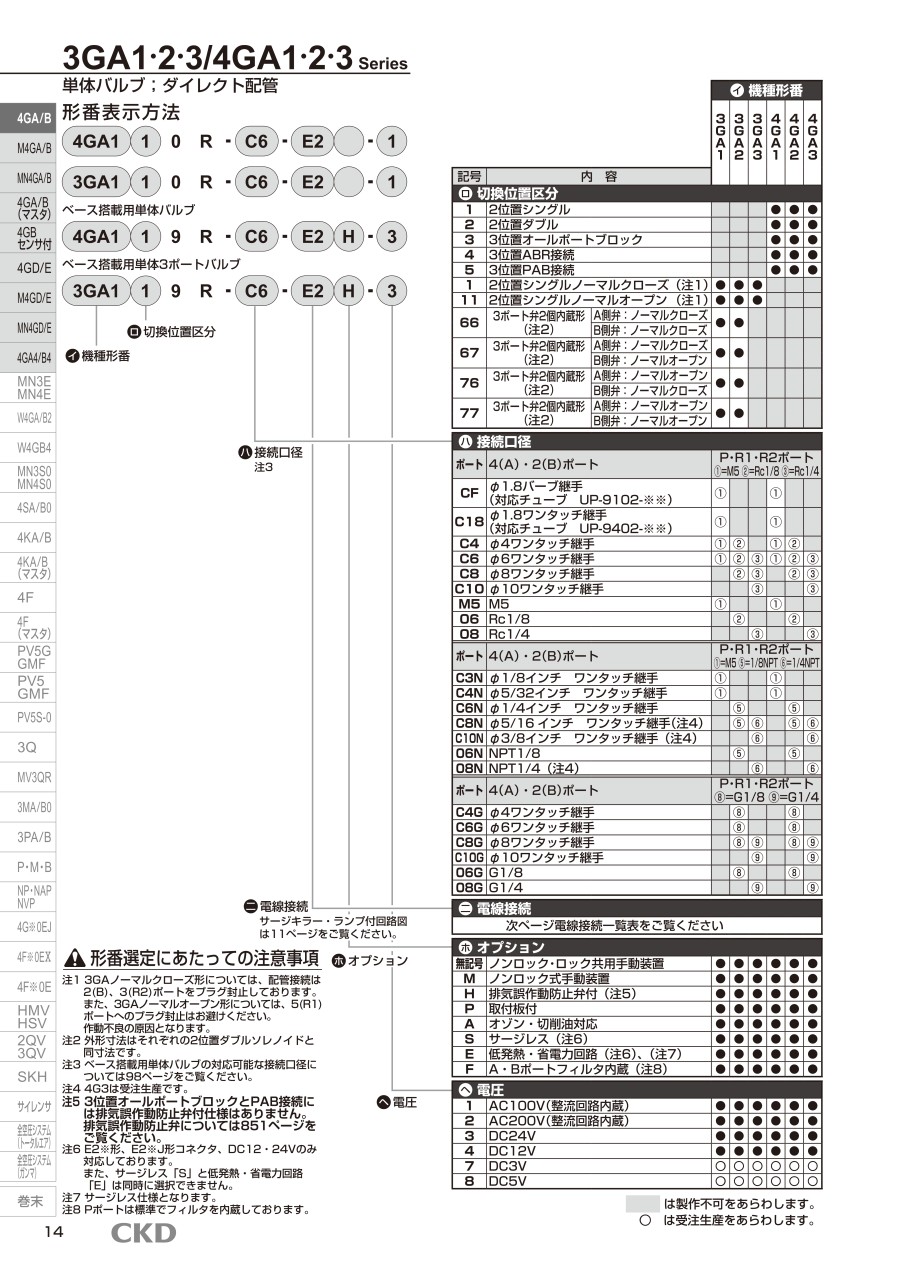

記号内容イ機種形番
3GA13GA23GA34GA14GA24GA3
(ロ)切換位置区分
12位置シングル
22位置ダブル
33位置オールボートブロック
43位置ABR接続
53位置PAB接続
12位置シングルノーマルクローズ
112位置シングルノーマルオーブン
663ポート弁2個内蔵形A側弁:ノーマルクローズ
B側弁:ノーマルクローズ
673ポート弁2個内蔵形A側弁:ノーマルクローズ
B側弁:ノーマルオープン
763ポート弁2個内蔵形A側弁:ノーマルオープン
B側弁:ノーマルクローズ
773ポート弁2個内蔵形A側弁:ノーマルオープン
B側弁:ノーマルオープン
(ハ)接続口径
ポート4(A)・2(B)ポートP・R1・R2ポート
①=M5 ②=Rc1/8 ③=Rc1/4
CFφ1.8バーブ継手
(対応チューブ UP-9102-※※)

C18φ1.8ワンタッチ継手
(対応チューブ UP-9402-※※)

C4φ4ワンタッチ継手
C6φ6ワンタッチ継手
C8φ8ワンタッチ継手
C10φ10ワンタッチ継手
M5M5
06Rc1/8
08Rc1/4
ポート4(A)・2(B)ポートP・R1・R2ポート
①=M5 ⑤=1/8NPT ⑥=1/4NPT
C3Nφ1/8インチ ワンタッチ継手
C4Nφ5/32インチ ワンタッチ継手
C6Nφ1/4インチ ワンタッチ継手
C8Nφ5/16 インチ ワンタッチ継手
C10Nφ3/8インチ ワンタッチ継手
06N1/8NPT
08N1/4NPT
ポート4(A)・2(B)ポートP・R1・R2ポート
⑧=G1/8
C4Gφ4ワンタッチ継手
C6Gφ6ワンタッチ継手
C8Gφ8ワンタッチ継手
06GG1/8
(二)電線接続
次ページ電線接続一覧表をご覧ください
ホオプション
無記号ノンロック・ロック共用手動装置
Mノンロック式手動装置
H排気誤作動防止弁付
P取付板付
Aオゾン・切削油対応
Sサージレス
E低発熱・省電力回路
FA・Bポートフィルタ内蔵
(へ)電圧
1AC100V(整流回路内蔵)
2AC200V(整流回路内蔵)
3DC24V
4DC12V
7DC3V
8DC5V
[電線接続一覧]イ機種型番
3GA13GA23GA34GA14GA24GA3
(二)電線接続
無記号グロメットリード線(300mm)
BDIN端子箱(Pg7)サージキラー・ランプ付
BNDIN端子箱(Pg7)(端子箱なし)サージキラー付
E形コネクタ(上•横方向共用)
E0リード線(300mm)
E00リード線(500mm)
E01リード線(1000mm)
E02リード線(2000mm)
E03リード線(3000mm)
E0Nリード線なし(ソケットなし)
E1リード線なし(ソケット・端子添付)
E2リード線(300mm) サージキラー・ランプ付
E20リード線(500mm) サージキラー・ランプ付
E21リード線(1000mm) サージキラー・ランプ付
E22リード線(2000mm) サージキラー・ランプ付
E23リード線(3000mm) サージキラー・ランプ付
E2Nリード線なし(ソケットなし) サージキラー・ランプ付
E3リード線なし(ソケット・端子添付) サージキラー・ランプ付
EJ形コネクタ(カバー付ソケット、上・横方向共用)
E01Jリード線(1000mm)
E02Jリード線(2000mm)
E03Jリード線(3000mm)
E21Jリード線(1000mm) サージキラー・ランプ付
E22Jリード線(2000mm) サージキラー・ランプ付
E23Jリード線(3000mm) サージキラー・ランプ付

電線接続一覧
