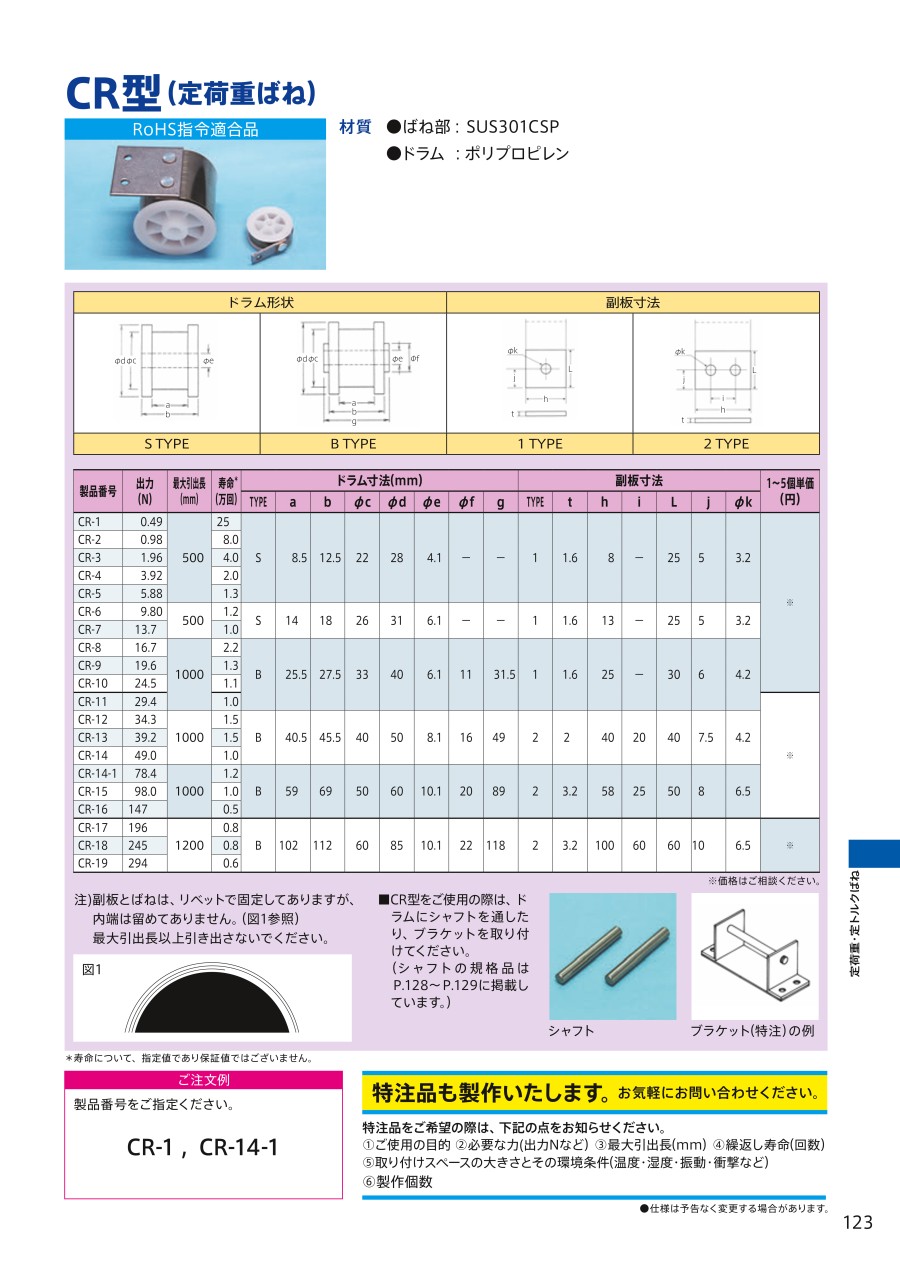

定荷重・定トルクばね CR型

外形図

ドラム形状（Sタイプ）

ドラム形状（Bタイプ）

副板プレート（1タイプ）

副板プレート（2タイプ）

製品仕様

・材質
　ばね部：SUS301CSP
　ドラム：ポリプロピレン

・RoHS指令適合品

定荷重ばね CR型

規格表

• ※ CR型をご使用の際は、ドラムにシャフトを通したりブラケットを取り付けてください。

使用例

●一定の力で引っ張る・押す。
※図の様な向きでお使いの際は、ばね巻取時の異物にご注意ください。

●どこまでも一定の力で抑える・押し下げる。

●重いものを下から押し上げてバランスする。

●重いものを吊るして軽く上下しやすくする。

駆動用途や各種牽引（巻込み）等の用途に多く利用

• 建築物、車両などの上下スライド用扉のバランサー
• 扇風機、写真引伸機などの上下スライド
• 天井懸吊機器用バランサー
• 長いコード、ワイヤー、ホース、テープ等の自動巻取りに最適

商品特長詳細

定荷重ばねは次世代のばねです。従来の線ばね、ゼンマイ、板ばね等の特性と根本的に異なる点は、伸びやたわみの量に関係なく、常に荷重、トルクが一定であることです。
線ばねの欠点をカバーするというだけでなく、新しいニーズにお応えする”ばね”として注目を集めています。

注意・禁止事項

ブラケットの取り付け方向を誤ると、ストロークさせた時にばねが傷ついたり、寿命が減少する恐れがあります。
下記の取り付け方を参考にしてください。

ブラケットの取り付け方向

ばねの引き出し方向

ばねの引き出し方向

• ※ ばねの軸方向に対して引き出し方向が直角になるように設置する。

ばねを引き出す向き
定荷重ばねは、図1のように上向きで引き出してください。
図2のように引き出すと、ブラケットと接触したり、ばねの上にごみ等の異物が付着します。異物を巻き込んだまま使用すると、寿命の減少につながります。

図1

図2

図3

注）副板とばねは、リベットで固定してありますが、内端は留めてありません。（図3参照）
最大引出長以上引き出さないでください。

製品比較情報

従来品との比較

	定荷重ばね	線ばね
1	ばねのストロークを長くしても出力は変わらない。 一定の出力を保つ。(図2)	ばねのストロークを長くしたら、出力が増大していく。 ストロークに伴い出力も変化。
2	ドラムが1/2回転して最大出力に達する。	初期出力がゼロか極めて小さい。
3	ストロークをいくら伸ばしても出力は変化しない。	ストロークは原形の1/2から2倍程度の値で使用できる。
4	同一スペースに収納した際、エネルギーの備蓄が大きい。	保持エネルギーが小さい。
5	円滑に作動し、摩擦が少ない。	巻き締め巻き戻しの際、内面摩擦のため損失を生じる。
