安川電機

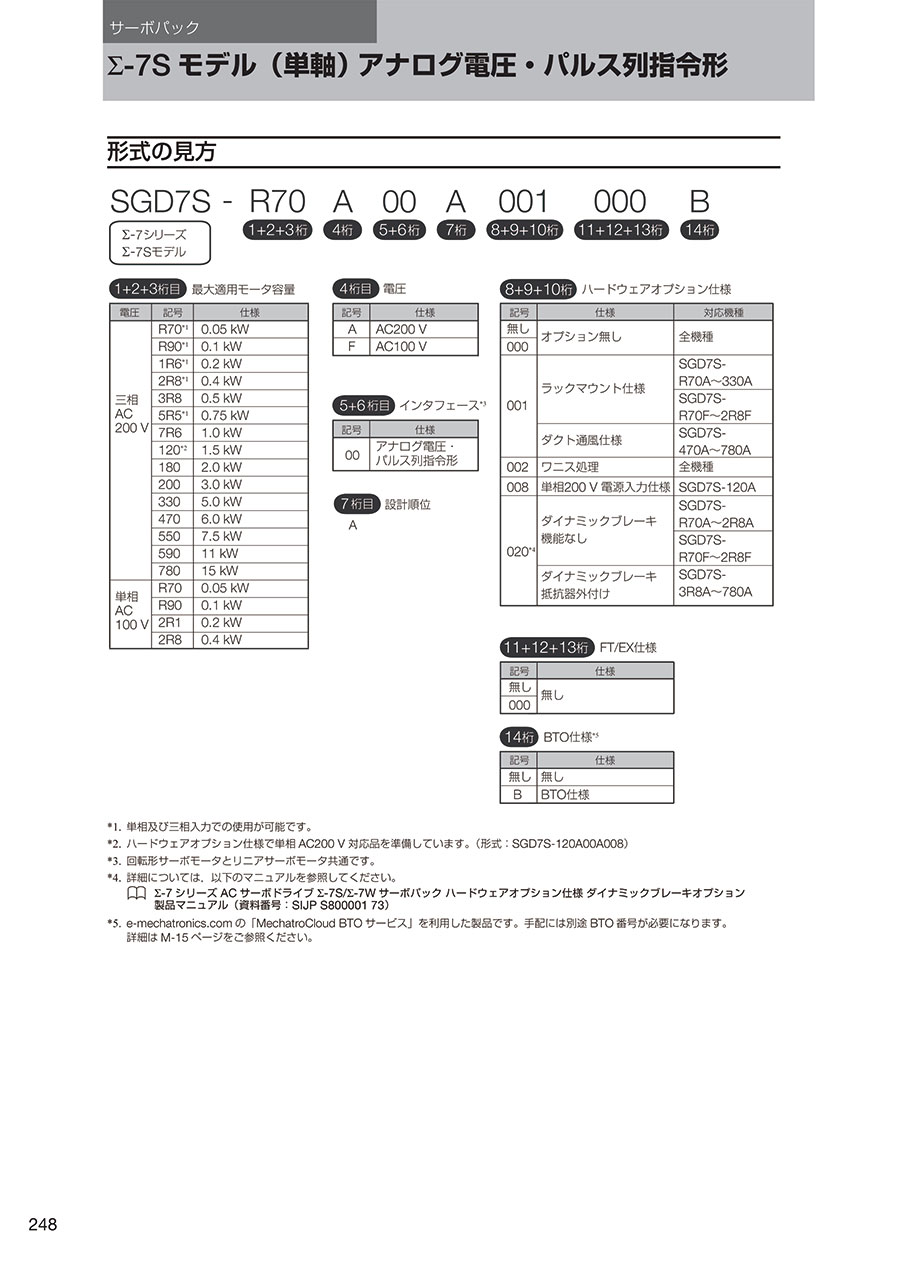

Σ-7Sモデルサーボパックアナログ電圧・パルス列指令形

カタログ |

通常単価(税別): 50,991円～96,398円

税込単価: 56,090円～106,038円

超高速・超精密な制御に貢献するサーボ性能。装置性能を最大限に引出し、課題を解決...

種類
ドライバ単体
電磁ブレーキ
なし
減速機
なし

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

仕様

※1. Σ-7シリーズのサーボパックとΣ-7シリーズのオプションモジュールとを組合わせる場合は、Σ-7シリーズのサーボパックと同じく使用周囲温度は0～+55℃、標高は1,000m以下の環境で使用してください。また、減定格による使用周囲範囲の拡大はできません。

※2. 負荷変動による速度変動率は、次の式で定義されます。

速度変動率=｛（無負荷速度-全負荷速度）÷定格速度｝×100%

※3. 必ず装置でのリスクアセスメントを実施し、装置の安全要求事項を満たすことを確認してください。

定格

※定格負荷時の正味の値です。

■三相 AC200V

型番 SGD7S-			R70A	R90A	1R6A	2R8A	5R5A
最大適用モータ容量〔kW〕			0.05	0.1	0.2	0.4	0.75
連続出力電流〔Arms〕			0.66	0.91	1.6	2.8	5.5
瞬時最大出力電流〔Arms〕			2.1	3.2	5.9	9.3	16.9
主回路	電源		AC200～240V、-15～+10%、50／60Hz
主回路	入力電流〔Arms〕^※		0.4	0.8	1.3	2.5	4.1
制御電源			AC200～240V、-15～+10%、50／60Hz
電源容量〔kVA〕^※			0.2	0.3	0.5	1.0	1.6
電力損失※	主回路電力損失〔W〕		5.0	7.0	11.9	22.5	38.9
	制御回路電力損失〔W〕		12	12	12	12	14
	内臓回路抵抗器電力損失〔W〕		-	-	-	-	8
	合計電力損失〔W〕		17.0	19.0	23.9	34.5	60.9
回生抵抗器	内臓回路抵抗器	抵抗値〔Ω〕	-	-	-	-	40
	内臓回路抵抗器	容量〔W〕	-	-	-	-	40
	外付け最小許容抵抗値〔Ω〕		40	40	40	40	40
過電圧カテゴリ			III

■単相 AC100V

型番 SGD7S-		R70F	R90F	2R1F	2R8F
最大適用モータ容量〔kW〕		0.05	0.1	0.2	0.4
連続出力電流〔Arms〕		0.06	0.91	2.1	2.8
瞬時最大出力電流〔Arms〕		2.1	3.2	6.5	9.3
主回路	電源	AC100～120V、-15～+10%、50／60Hz
主回路	入力電流〔Arms〕^※	1.5	2.5	5	10
制御電源		AC100～120V、-15～+10%、50／60Hz
電源容量〔kVA〕^※		0.2	0.3	0.6	1.4
電力損失※	主回路電力損失〔W〕	5.3	7.8	14.2	26.2
	制御回路電力損失〔W〕	12	12	12	12
	合計電力損失〔W〕	17.3	19.8	26.2	38.2
回生抵抗器	外付け最小許容抵抗値〔Ω〕	40	40	40	40
過電圧カテゴリ		III

型番リスト

表示件数

型番

定格出力

(W)

電圧仕様

電源

RoHS?

最小発注数量

200	AC200	三相	10	1個
200	AC100	単相	10	1個
400	AC200	三相	10	1個
400	AC100	単相	10	1個
750	AC200	三相	10	1個
50	AC200	三相	10	1個
50	AC100	単相	10	1個
100	AC200	三相	10	1個
100	AC100	単相	10	1個

通常単価(税別) (税込単価)	通常出荷日

60,719円 ( 66,791円 )	20日目
71,729円 ( 78,902円 )	20日目
74,373円 ( 81,810円 )	在庫品1日目当日出荷可能
96,398円 ( 106,038円 )	19日目
86,758円 ( 95,434円 )	20日目
50,991円 ( 56,090円 )	20日目
61,029円 ( 67,132円 )	19日目
61,029円 ( 67,132円 )	20日目
69,636円 ( 76,600円 )	20日目

詳細情報

基本情報

基本情報

超高速・超精密な制御に貢献するサーボ性能。装置性能を最大限に引出し、課題を解決します。
【特長】
・速度周波数応答3.1kHz。
・用途最適：EX/FT仕様を順次リリース。
・振動抑制機能強化。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
ACサーボモータ対応エンコーダケーブル（SVEY-SGF7□）
Σ7対応エンコーダケーブルです。在庫品、最短当日出荷可能。純正品と同じコネクタ、ケーブルを使用。コスト削減を実現できます！
ミスミ
ACサーボモータ対応主回路/ブレーキケーブル（SVPY-SGF7□）
Σ7対応電源・ブレーキケーブルです。在庫品、最短当日出荷可能。コスト削減を実現できます！純正品と同じコネクタ、ケーブルを使用。
ミスミ
MECHATROLINK-III対応ミニI/O・RJ45コネクタ付ケーブル
MECHATROLINK-Ⅲ対応ミニI/Oコネクタ付ケーブル<br />協会認証試験合格品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
