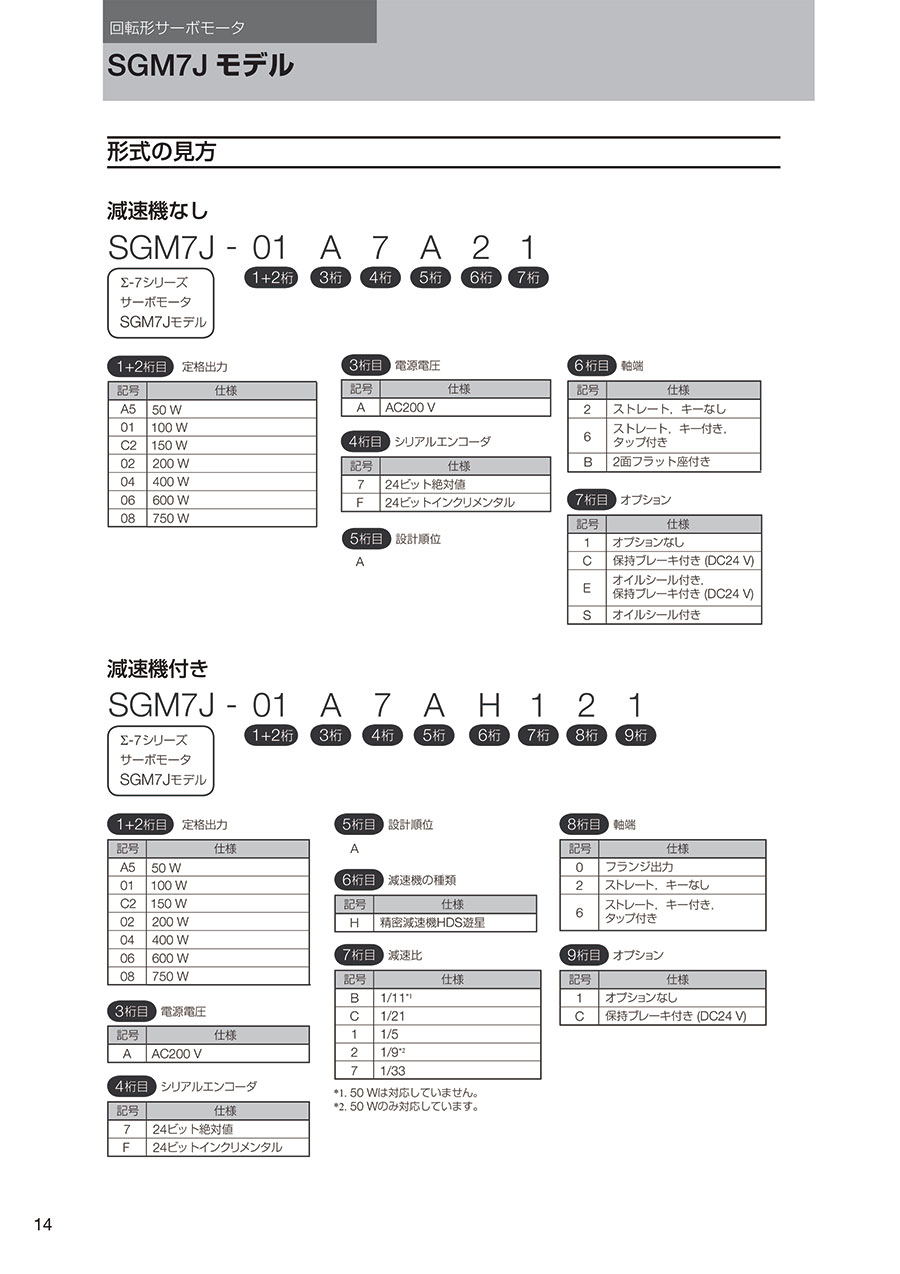

Σ-7Jモデル サーボモータ アナログ電圧・パルス列指令形

外形図

SGM7J-A5、01

SGM7J-02、04、08

製品仕様

仕様表

※1.振動階級V15とは、サーボモータ単体で定格回転時の振動振幅が15μm以下であることを表します。
※2.サーボモータの軸を水平方向に取り付けた場合、上下方向の衝撃に対する耐衝撃性は上表のとおりです。
※3.サーボモータの軸を水平方向に取り付けた場合、上下、左右、前後の3方向に対する耐振動は上表のとおりです。
また、サーボモータに加わる振動は、アプリケーションにより振動の強さが異なります。このため、必ず実機で振動加速度を確認してください。

減速機なしサーボモータの定格

（注）：（ ）内は、保持ブレーキ付きサーボモータの値です。

※1.サーボパックと組み合わせて運転し、電機子巻線温度が100℃のときの値です。その他の項目は20℃のときの値です。また、各値は代表値です。
※2.定格トルクは表記寸法のアルミ製ヒートシンクに取り付けた場合の使用周囲温度40℃での連続許容トルク値を示します。
※3.軸貫通部を除きます。また、専用ケーブルを使用した場合のみ、保護構造仕様を満たします。
※4.保持ブレーキ付きサーボモータをご使用の場合は、以下に示す点にご注意ください。

• 保持ブレーキは制動用には使用できません。
• 保持ブレーキ開放時間及び保持ブレーキ作動時間は使用する放電回路によって異なります。ご使用の際は、必ず実機で動作遅れ時間を確認してください。
• DC24V電源はお客様でご準備ください。

※5.軸の許容荷重について以下に示します。サーボモータの運転中に加わるラジアル荷重、スラスト荷重は、表中の値を超えないように機械の設計を行ってください。

規格表

（注）：（ ）内は、保持ブレーキ付きサーボモータの値です。
