オートヒンジ丁番型 屋内ドア用
- 通常単価(税別)
- 7,068円～25,148円
- 税込単価
- 7,775円～27,663円
屋内使用対応の丁番型オートヒンジ。【特長】・強弱2つのスプリングとその独自の切...
詳細情報を確認する商品情報
外形図
単位：mm

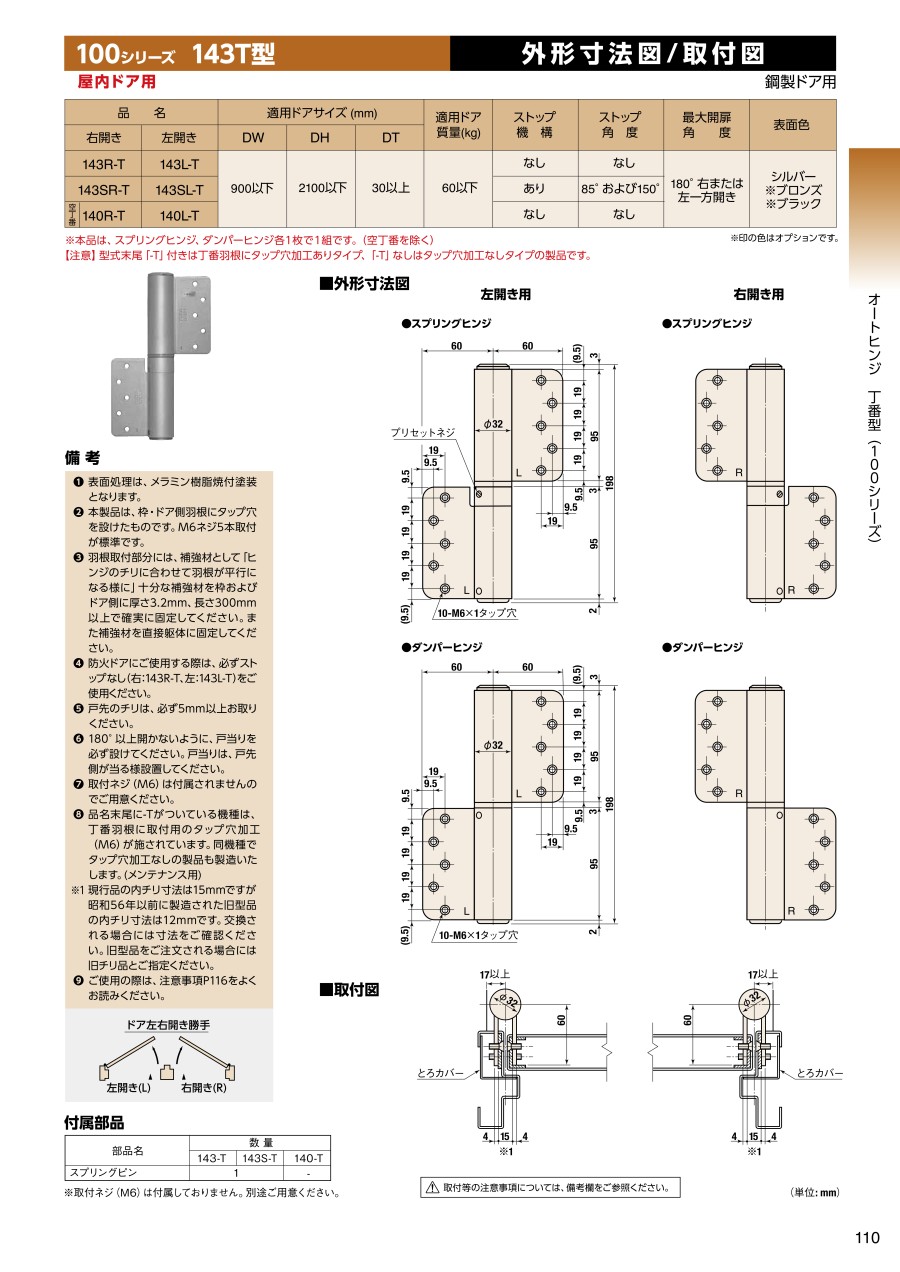

鋼製ドア用 100シリーズ 143T型
左図：スプリングヒンジの左開き用／右図：スプリングヒンジの右開き用
左図：ダンバーヒンジの左開き用／右図：ダンバーヒンジの右開き用
鋼製ドア用 200シリーズ 244T型
左図：スプリングヒンジの左開き用／右図：スプリングヒンジの右開き用
左図：タンバーヒンジの左開き用／右図：タンバーヒンジの右開き用
製品仕様
鋼製ドア用 100シリーズ 143T型
| 型番 | 適用ドアサイズ（mm） | 適用ドア質量 （kg） | ストップ機構 | ストップ角度 | 最大開扉角度 | 表面色 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 右開き | 左開き | W | H | D | ||||||
| 143R-T | 143L-T | 900以下 | 2,100以下 | 30以上 | 60以下 | なし | なし | 180°右または左一方開き | シルバー | |
| 143SR-T | 143SL-T | あり | 85°および150° | |||||||
| 空丁番 | 140R-T | 140L-T | なし | なし | ||||||
※本品は、スプリングヒンジ、ダンバーヒンジ各1枚で1組です。
【取り付け図】
単位：mm
左図：左開き用／右図：右開き用
【備考】
ドア左右開き勝手
- 1. 表面処理は、メラミン樹脂焼付塗装。
- 2. 本製品は、枠・ドア側羽根にタップ穴を設けたもの。M6ネジ5本取り付けが標準。
- 3. 羽根取り付け部分には、補強材として「ヒンジのチリに合わせて羽根が平行になるように」十分な補強材を枠およびドア側に厚さ3.2mm、長さ300mm以上で確実に固定すること。また補強材を直接躯体に固定すること。
- 4. 防火ドアに使用の際は、必ずストップなしを使用すること。
- 5. 戸先のチリは、必ず5mm以上取ること。
- 6. 180°以上開かないように戸当りを必ず設けること。戸当りは、戸先側が当たるよう設置する。
- 7. 取り付けネジ（M6）は付属しないため注意すること。
- 8. 羽根タップなしタイプもご用意（メンテナンス用）。
※ 現行品の内チリ寸法は15mmですが昭和56年以前に製造された旧型品の内チリ寸法は12mmです。交換される場合には寸法をご確認ください。 - 9. 使用の際は、注意事項をよく読むこと。
鋼製ドア用 200シリーズ 244T型
| 型番 | 適用ドアサイズ（mm） | 適用ドア質量 （kg） | ストップ機構 | ストップ角度 | 最大開扉角度 | 表面色 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 右開き | 左開き | W | H | D | ||||||
| 244R-T | 244L-T | 1,200以下 | 2,100以下 | 40以上 | 120以下 | なし | なし | 180°右または左一方開き | シルバー | |
| 244SR-T | 244SL-T | あり | 85°および150° | |||||||
| 空丁番 | 240R-T | 240L-T | なし | なし | ||||||
※本品は、スプリングヒンジ、ダンバーヒンジ各1枚で1組です。
【取り付け図】
単位：mm
左図：左開き用／右図：右開き用
【備考】
ドア左右開き勝手
- 1. 表面処理は、メラミン樹脂焼付塗装。
- 2. 本製品は、枠・ドア側羽根にタップ穴を設けたもの。M6ネジ6本取り付けが標準。
- 3. 羽根取り付け部分には、補強材として「ヒンジのチリに合わせて羽根が平行になるように」十分な補強材を枠およびドア側に厚さ3.2mm、長さ300mm以上で確実に固定すること。また補強材を直接躯体に固定すること。
- 4. 防火ドアに使用の際は、必ずストップなしを使用すること。
- 5. 戸先のチリは、必ず5mm以上取ること。
- 6. 180°以上開かないように戸当りを必ず設けること。戸当りは、戸先側が当たるよう設置する。
- 7. 取り付けネジ（M6）は付属しないため注意すること。
- 8. 羽根タップなしタイプもご用意（メンテナンス用）。
- 9. 使用の際は、注意事項をよく読むこと。
注意・禁止事項
- 取り付け等の注意事項については、備考欄をご参照ください。
詳細情報
基本情報
屋内使用対応の丁番型オートヒンジ。
【特長】
・強弱2つのスプリングとその独自の切り替え機構の採用（※140、240タイプを除く）。
・ドアを確実に閉じ切るとともにドアを軽く開けることを実現（※140、240タイプを除く）。
・枠側羽根とドア側羽根は分離できる旗蝶番型式なので現場取り付け、工場取り付けを選択可能。
【用途】
・鋼製ドア用。
