オートヒンジ丁番（スリムタイプ）
- 通常単価(税別)
- 2,574円～11,517円
- 税込単価
- 2,831円～12,669円
取り付けは面付けなので、掘り込み・差し込み加工が不要のオートヒンジ丁番。【特長...
詳細情報を確認する未確定：候補が3型番あります。
商品情報

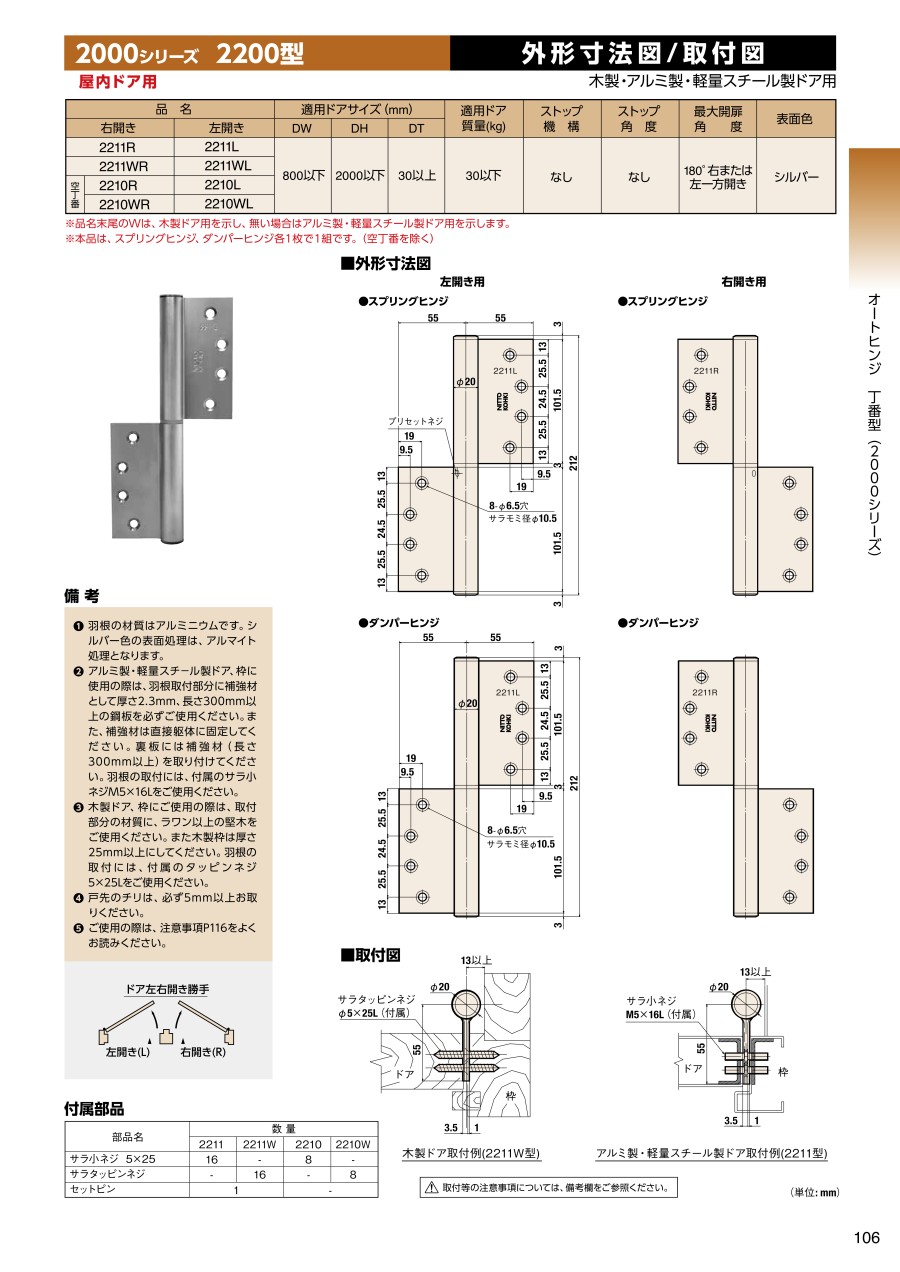

外形図
単位：mm
スプリングヒンジ（左：左開き用、右：右開き用）
ダンパーヒンジ（左：左開き用、右：右開き用）
製品仕様
2200型
アルミ製・軽量スチール製ドア取付図
| 型番 | 適用ドアサイズ（mm） | 適用ドア質量 （kg） | ストップ機構 | ストップ角度 | 最大開扉角度 | 表面色 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 右開き | 左開き | W | H | D | ||||||
| 2211R | 2211L | 800以下 | 2,000以下 | 30以上 | 30以下 | なし | なし | 180°右または左一方開き | シルバー | |
| 空丁番 | 2210R | 2210L | ||||||||
※本品は、スプリングヒンジ、ダンパーヒンジ各1枚で1組です。
注意・禁止事項
使用上のご注意
ドア左右開き勝手図
- 1. 羽根の材質はアルミニウムです。シルバー色の表面処理は、アルマイト処理となります。
- 2. アルミ製・軽量スチール製ドア、枠に使用の際は、羽根取付部分に補強材として厚さ2.3mm、長さ300mm以上の鋼板を必ずご使用ください。また、補強材は直接躯体に固定してください。裏板には補強材（長さ300mm以上）を取り付けてください。羽根の取付には、付属のサラ小ネジM5×16Lをご使用ください。
- 3. 戸先のチリは、必ず5mm以上お取りください。
- 4. ご使用の際は、カタログ注意事項をよくお読みください。
詳細情報
基本情報
取り付けは面付けなので、掘り込み・差し込み加工が不要のオートヒンジ丁番。
【特長】
・本体円筒径がφ20（円筒径20mm）のスリムな形状でドアの美観を損なわない。
・JIS規格に準じた開閉繰り返し耐久性試験で100万回の耐久性を実現。
【用途】
・屋内使用対応。
・適用扉：アルミ製・軽量スチール製。
