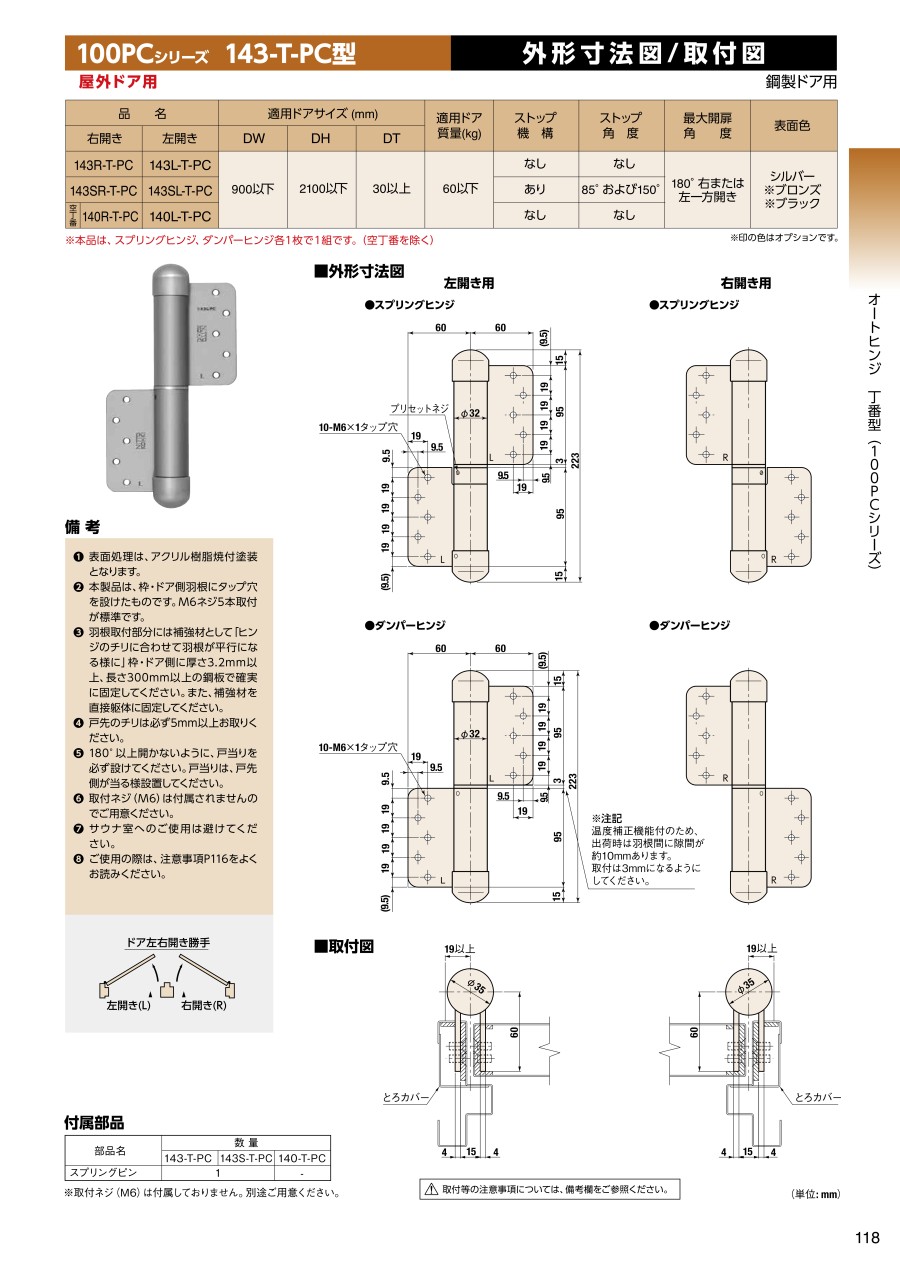

オートヒンジ丁番型（自動温度補正機能付防滴タイプ）

外形図

単位：mm

左開き用（スプリングヒンジ）

左開き用（ダンパーヒンジ）

右開き用（スプリングヒンジ）

右開き用（ダンパーヒンジ）

製品仕様

143L-T-PC（自動温度補正機能付）

143SL-T-PC（自動温度補正機能付／ストップ機構付）

• 適用ドア寸法：幅900以下×高さ2,100以下×厚み30mm以上

仕様

※本品は、スプリングヒンジ・タンパーヒンジ各1枚で1組です。

取付図

単位：mm

左開き用

右開き用

※取付等の注意事項については、備考をご参照ください。

備考

• 1. 表面処理は、メラミン樹脂焼付塗装となる。
• 2. 本製品は、枠・ドア側羽根にタップ穴を設けたもの。M6ネジ5本取付が標準。
• 3. 羽根取付部分には、補強材として「ヒンジのチリに合わせて羽根が平行になる様に」十分な補強材を枠およびドア側に厚さ3.2mm、長さ300mm以上で確実に固定してください。
• 4. 防火ドアにご使用する際は、必ずストップなし（右：143R-T、左：143L-T）をご使用ください。
• 5. 戸先のチリは、必ず5mm以上お取りください。
• 6. 180°以上開かないように、戸当りを必ず設けてください。戸当りは、戸先側が当るよう設置してください。
• 7. 取付ネジ（M6）は付属していないのでご用意ください。
• 8. 羽根タップ無しタイプも用意している。（メンテナンス用）
  ※現行品の内チリ寸法は15mmですが昭和56年以前に製造された旧型品の内チリ寸法は12mmです。交換される場合には寸法をご確認ください。
