日本精器

高入気温度型冷凍式エアドライヤー

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 138,998円～498,998円

税込単価: 152,898円～548,898円

高入気温度対応型のドライヤ。【特長】・圧縮空気中に含まれている水分を除去する。...

種類
ドライヤ
方式
冷凍式
出口空気大気圧露点 (℃)
10
供給側接続種類
Rc
入口空気温度 (℃)
80
入口空気圧力 (MPa)
1.0
形状
標準
制御側接続種類
Rc
発注単位 (台)
1
使用圧力 (MPa)
1
入口空気温度詳細 (℃)
5～80
周囲温度 (℃)
2～40
出口空気大気圧露点詳細 (℃)
10以下
入口空気圧力詳細 (MPa)
0.2～1.0

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

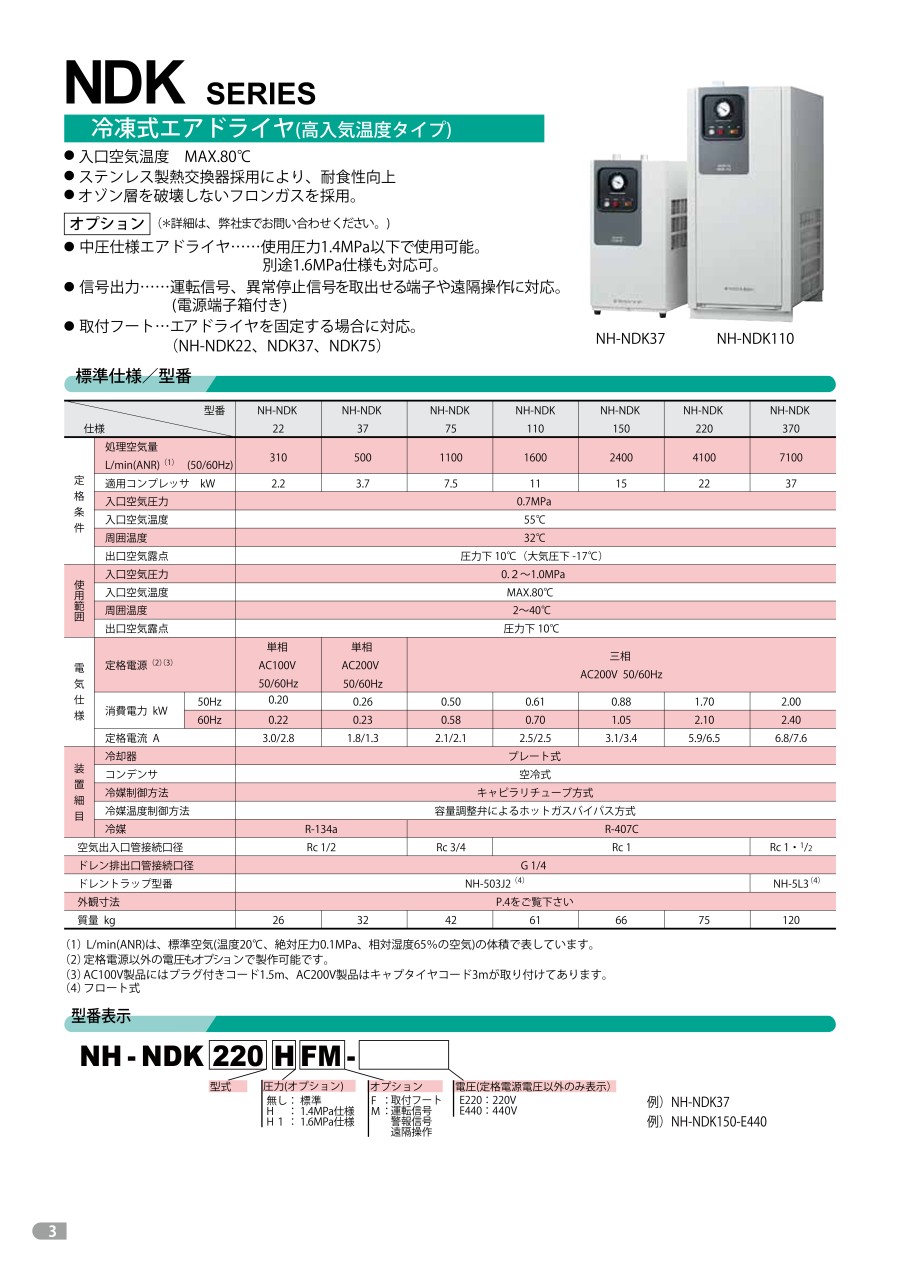

カタログ

商品情報

外形図

NH-NDK22／NH-NDK37／NH-NDK75

NH-NDK110／NH-NDK150／NH-NDK220／NH-NDK370

製品仕様

入口空気温度：MAX.80℃
ステンレス製熱交換器採用により、耐食性向上
オゾン層を破壊しないフロンガスを採用。

型番
型番			NH-NDK22	NH-NDK37	NH-NDK75	NH-NDK110	NH-NDK150	NH-NDK220	NH-NDK370
定格条件	処理空気量 L/min（ANR）^（1）（50／60Hz）		310	500	1,100	1,600	2,400	4,100	7,100
	適用コンプレッサ kW		2.2	3.7	7.5	11	15	22	37
	入口空気圧力		0.7MPa
	入口空気温度		55℃
	周囲温度		32℃
	出口空気露点		圧力下 10℃（大気圧下-17℃）
使用範囲	入口空気圧力		0.2～1.0MPa
	入口空気温度		MAX.80℃
	周囲温度		+2～+40℃
	出口空気露点		圧力下10℃
電気仕様	定格電源^（2）		単相 AC100V 50／60Hz	単相 AC200V 50／60Hz	三相 AC200V 50／60Hz
	消費電力 kW	50Hz	0.20	0.26	0.50	0.61	0.88	1.70	2.00
	消費電力 kW	60Hz	0.22	0.23	0.58	0.70	1.05	2.10	2.40
	定格電流 A		3.0／2.8	1.8／1.3	2.1／2.1	2.5／2.5	3.1／3.4	5.9／6.5	6.8／7.6
装置細目	冷却器		プレート式
	コンデンサ		空冷式
	冷媒制御方法		キャピラリチューブ方式
	冷媒温度制御方法		容量調整弁によるホットガスバイパス方式
	冷媒		R-134a		R-407C
空気出入口管接続口径			Rc 1/2		Rc 3/4	Rc 1			Rc 1・1/2
ドレン排出口管接続口径			G 1/4
ドレントラップ型番			NH-503J2^（3）						NH-5L3^（4）
質量 kg			26	32	42	61	66	75	120

（1）L/min（ANR）は、標準空気（温度20℃、絶対圧力0.1MPa、相対湿度65%の空気）の体積で表しています。
（2）AC100V製品にはプラグ付きコード1.5m、AC200V製品はキャプタイヤコード3mが取り付けてあります。
（3）フロート式

規格表

型番リスト

表示件数

型番

入口流量【区分】

(l/min)

入口処理流量（50Hz/60Hz）

(l/min)

供給側配管ねじの呼び

制御側配管ねじの呼び

電圧

(V)

トラスココード

消費電力（50Hz/60Hz）

(KW)

質量

(kg)

最小発注数量

～400	310	1/2	1/2	単相100	463-5361	0.20/0.22	26	1個
～500	500	1/2	1/2	単相100	463-5388	0.26/0.23	32	1個
～2000	1100	3/4	3/4	三相200	453-9079	0.47/0.55	43	1個
～2000	1600	1	1	三相200	463-5345	0.63/0.74	61	1個
～5000	2400	1	1	三相200	463-5353	0.85/1.00	65	1個
～5000	4100	1	1	三相200	463-5370	1.55/1.80	73	1個
5000超	7100	1 1/2	1 1/2	三相200	463-5396	2.00/2.40	120	1個

通常単価(税別) (税込単価)	通常出荷日

138,998円 ( 152,898円 )	5日目
148,990円 ( 163,889円 )	4日目
198,980円 ( 218,878円 )	5日目
258,982円 ( 284,880円 )	4日目
318,997円 ( 350,897円 )	5日目
338,986円 ( 372,885円 )	5日目
498,998円 ( 548,898円 )	5日目

詳細情報

基本情報

基本情報

高入気温度対応型のドライヤ。
【特長】
・圧縮空気中に含まれている水分を除去する。
・エアドライヤの入気温度が80℃でもドライヤが停止することはない。
・ステンレス製のプレート式熱交換器を採用していますので、耐食性にすぐれ、コンパクト。
・ステンレス製熱交換機を採用。オゾン層を破壊しないHFD134aを採用。
【用途】
・圧縮空気中の水分を除去して、エア工具等のドレンによる不具合をなくす。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

高入気温度型冷凍式エアドライヤーのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qエアドライヤが正常に動いているかどうかは、どのように分かりますか？

正面パネルのゲージの針がブルーゾーンに入っていればエアドライヤは冷えています。
