ミニチュアスライド SYBS形
未確定：候補が3型番あります。
商品情報
外形図
SYBS6、8
SYBS12
SYBS17

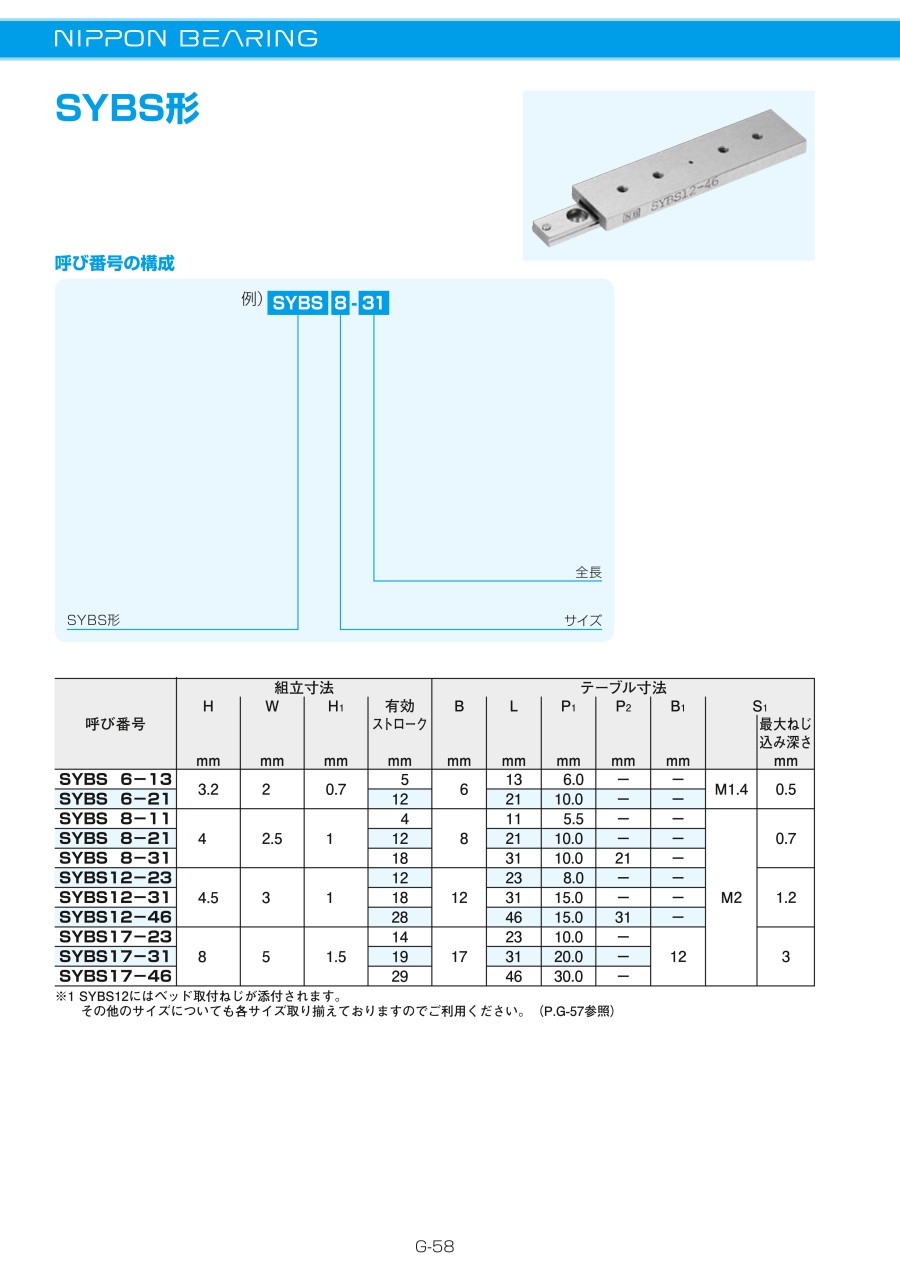

規格表
1N≒0.102kgf、1N・m≒0.102kgf・m
※1 SYBS12にはペッド取付ねじが添付されます。その他のサイズについても各サイズ取り揃えておりますのでご利用ください。
詳細情報
基本情報
【特長】
・超コンパクト設計（テーブルの高さが3.2～8、幅が6～17mmと従来のスライドテーブルに比べてコンパクト設計になっており機械・装置の小型化がはかれます）
・低摩擦・低騒音（転動体が循環しないので摩擦抵抗の変動が少なく、高精度でスムースな動作が可能です。またケージを使用しているので転動体間の接触音もなく、静かに動作します）
・高精度（テーブルとベッドに配置されている2条列の軌道溝は、それぞれが同時に研削加工されており、加工誤差が少なく高精度で滑らかな直線運動が得られます）
・オールステンレス製（構成部品にはステンレス製のみを使用していますので耐食性、耐熱性に優れており、真空、クリーンルームなどの環境下に最適です）
カタログ
ミニチュアスライド SYBS形のレビュー
治具の可動部
4
4.02022/01/17
薄くて小さなリニアガイドを探してみつけました。
価格が程々するので耐久性も期待しています。
0人が参考にしています。
