下方押え型トグルクランプ（垂直ハンドル式） TDJB
- 通常単価(税別)
- 4,797円
- 税込単価
- 5,277円
垂直ハンドルの下方押え型トグルクランプ。【特長】・検査治具をはじめ、熔接治具、...
詳細情報を確認する
TDJB2Fの仕様・寸法情報
種類
下面押さえ・ハンドル立型
装着方法
フランジベース
クランプボルトサイズ
M12
締圧力(N)
3700
本体材質
スチール
クランプ部材質
スチール
アーム高さ H(mm)
106
アーム長さ L(mm)
260
JANコード
4967521348201
トラスココード
490-6144
質量(g)
1480
-
-
商品情報

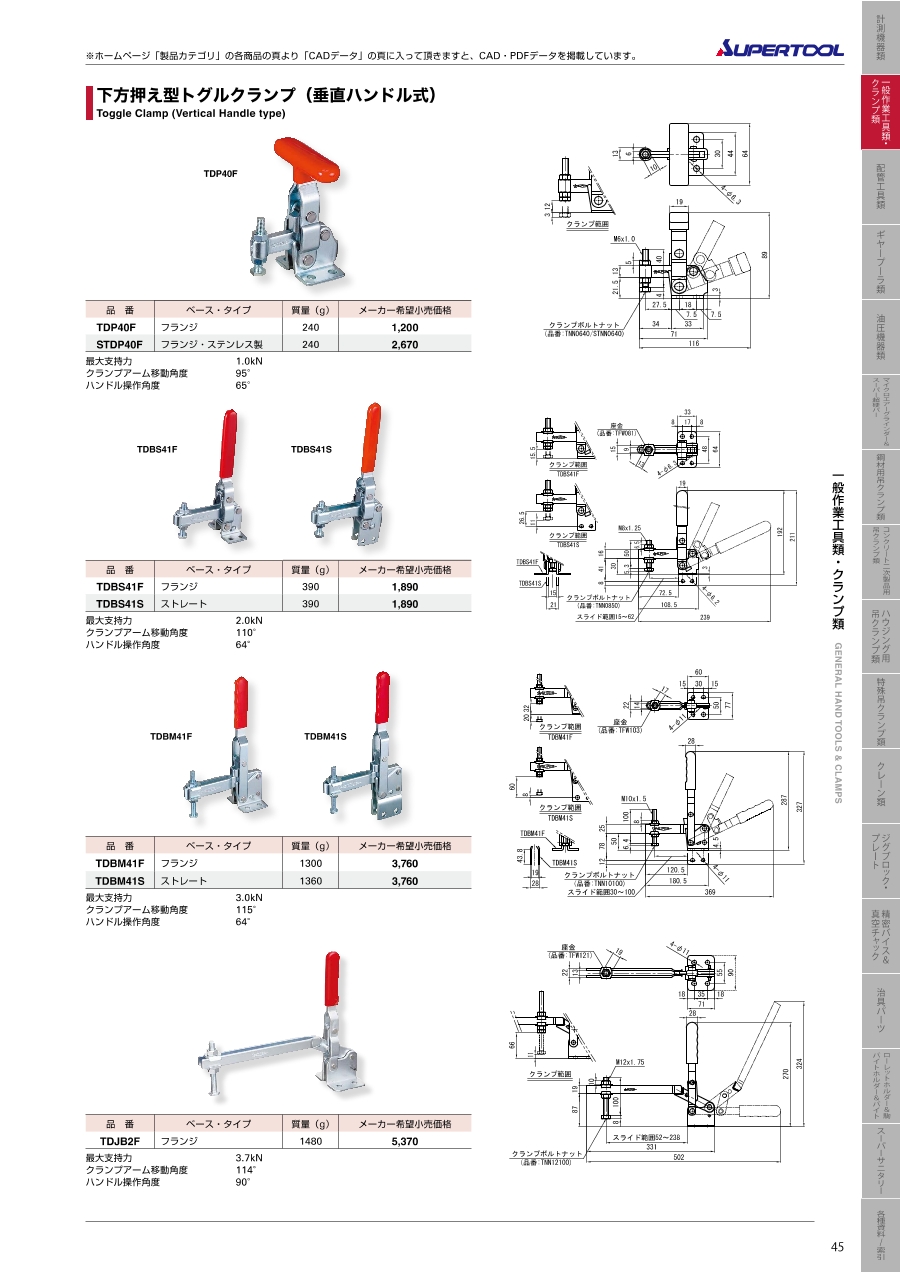

外形図
製品仕様
| 型番 | ベース・タイプ | 質量（g） | 最大支持力（kN） | クランプアーム移動角度 | ハンドル操作角度 |
|---|---|---|---|---|---|
| TDJB2F | フランジ | 1480 | 3.7 | 114° | 90° |
詳細情報
基本情報
垂直ハンドルの下方押え型トグルクランプ。
【特長】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
【用途】
・通常の作業用の固定のほか、電子装置やデバイスの軽圧入にも利用可能。
・木工やDIYでも活用可能。
カタログ
下方押え型トグルクランプ（垂直ハンドル式） TDJBの型番TDJB2Fのページです。
型番TDJB2Fに関する仕様情報を記載しております。
下方押え型トグルクランプ（垂直ハンドル式） TDJBのレビュー
