スーパー 下方押え型エアー式バリクランプ
- 通常単価(税別)
- 25,812円～29,903円
- 税込単価
- 28,393円～32,893円
＜特徴＞●下方押え型バリクランプ（TDB1F）を本体に使用していますので作動回...
詳細情報を確認する- クランプ部材質
- スチール
- 適合チューブ外径 (mm)
- 6
- 付属ボルト径
- Ｍ10×65
- 数量 (個)
- 1
- 材質1
- 一般構造用圧延鋼
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が2型番あります。
商品情報
外形図
TDBA200F
TDBA201F
製品仕様
| 型番 | ベース・タイプ | 質量（g） | 最大締圧力 | シリンダーストローク（mm） | クランプアーム移動角度 | 適合チユーブ外径（mm） | 付属品 |
|---|---|---|---|---|---|---|---|
| TDBA200F | フランジ | 1900 | 1.25kN（0.5MPa時） 2.5kN（1MPa時） | 80 | 90° | 6 | ワンタッチ管継手:2個 |
| TDBA201F | フランジ | 2000 | 1.4kN（0.5MPa時） 2.8kN（1MPa時） | 80 | 90° | 6 | ワンタッチ管継手:2個 |
詳細情報
基本情報
＜特徴＞
●下方押え型バリクランプ（TDB1F）を本体に使用していますので作動回数の多いエアー式に適しています。
●複数をセットすることにより作業効率の向上を図れます。
＜用途＞
●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。
・適合チューブ外径：6mm
・付属ボルト径：M10×65
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

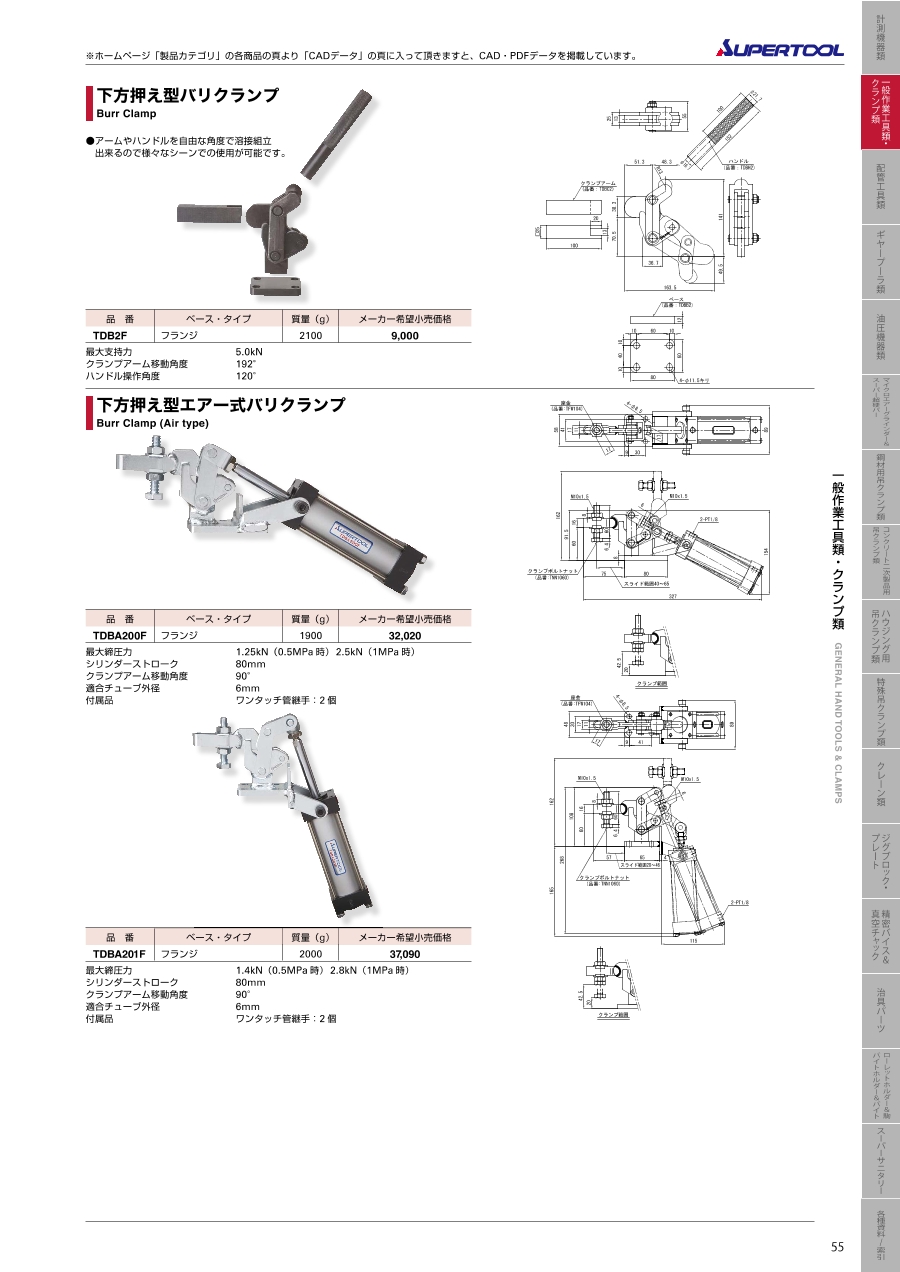

カタログ
