シナノケンシ

スピードコントローラー内蔵ステッピングモーター"SSA-VRシリーズ"

スピードコントローラー内蔵ステッピングモーター"SSA-VRシリーズ"

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が4型番あります。
数量：

商品情報

外形図

標準タイプ SSA-VR-42D4

スピードコントローラー内蔵ステッピングモーター SSA-VRシリーズ　SSA-VR-42D4 外形図



標準タイプ SSA-VR-56D3

スピードコントローラー内蔵ステッピングモーター SSA-VRシリーズ　SSA-VR-42D4 外形図



ギヤードタイプ SSA-VR-42D2SD

スピードコントローラー内蔵ステッピングモーター SSA-VRシリーズ　SSA-VR-42D2SD 外形図



ギヤードタイプ SSA-VR-56D1SD

スピードコントローラー内蔵ステッピングモーター SSA-VRシリーズ　SSA-VR-56D1SD 外形図



製品仕様

電源電圧DC24V±10 %
駆動方式2相定電流駆動
速度設定範囲0～1,800 r/min
※ギヤードタイプの場合、ギヤ比に応じて軸先の最大回転速度が変わる。
信号入力1）出力電流イネーブル信号（ON／OFF）
2）モータ動作指示（運転／停止）
3）アラーム解除信号（定常状態／リセット動作）※1
4）回転方向切替信号（CW／CCW）※1
5）速度設定切替信号（内部設定速度／外部アナログ速度）※1
6）センサー信号（立ち上がりまたは立ち下がりエッジにて検出）※1
7）速度設定用アナログ入力（外部ボリュームもしくは直流電圧により速度設定 DC0～5V）
（※1） の機能は専用アプリケーションによりピン8～11に割り付け可能。
信号出力1）READY/BUSY信号（モータ回転中／停止中）※1
2）回転方向出力信号（CW／CCW）※1
3）アラーム信号（エラー発生時に出力）※1
4）ワーニング信号（ケース内温度約70℃で出力）※1
5）回転速度出力信号（1回転あたり4パルス出力）※1
（※1）の機能は 専用アプリケーションによりピン8～11に割り付け可能。
設定用通信端子RS485インターフェース
コントローラ機能コントローラ形式スピードコントローラ
内部速度設定／外部アナログ電圧速度設定2段速運転が可能
モータのI/O機能を4種選択、設定可能
設定入力方法専用アプリケーション（Plexmotion Tool for SSA-VR）による設定
駆動電流定格電流に対し10～125 %（5 %刻み設定）
停止電流定格電流に対し10～125 %（5 %刻み設定）
停止時電流機能モータ停止後、指定時間後にモータ電流を設定された停止電流に設定
（※停止時電流設定 有効時）
加減速方式直線加速、直線減速
加減速時間0 ～ 10,000 ms（0～1,800 r/minまでの時間設定、加速、減速個別設定可）
運転パターン1）連続運転
2）デモ運転（※PC接続時、専用アプリケーションでのみ可能）
アプリケーションコマンド18種類（P.25運転パラメータ設定参照）
本体表示機能表示LED（電源ON時点灯、異常時点滅）
保護機能1）電流ヒューズ：リセッタブルヒューズ、自己復帰型
2）過熱保護 ：モータ内温度約90℃にて検出
3）過電圧保護 ：モータ印加電圧がDC30V以上で検出
4）低電圧保護 ：モータ印加電圧がDC18V以下で検出
5）過負荷保護 ：回転異常が発生した場合（自動復帰OFF時）
                        回転異常からの自動復帰動作が15回連続して失敗した場合（自動復帰ON時）
※2）～5）の場合、モータは自然停止しアラーム信号が出力、LED点滅
その他RoHS指令適合
CEマーキング適合
ロック機能付きコネクタ
使用周囲温度0～40℃ 凍結なきこと
使用湿度85 %以下 結露なきこと
保存周囲温度-20～+60℃ 凍結なきこと
保存湿度85 %以下 結露なきこと
雰囲気腐食性ガス・粉塵の無いこと  水・油などが直接掛からないこと

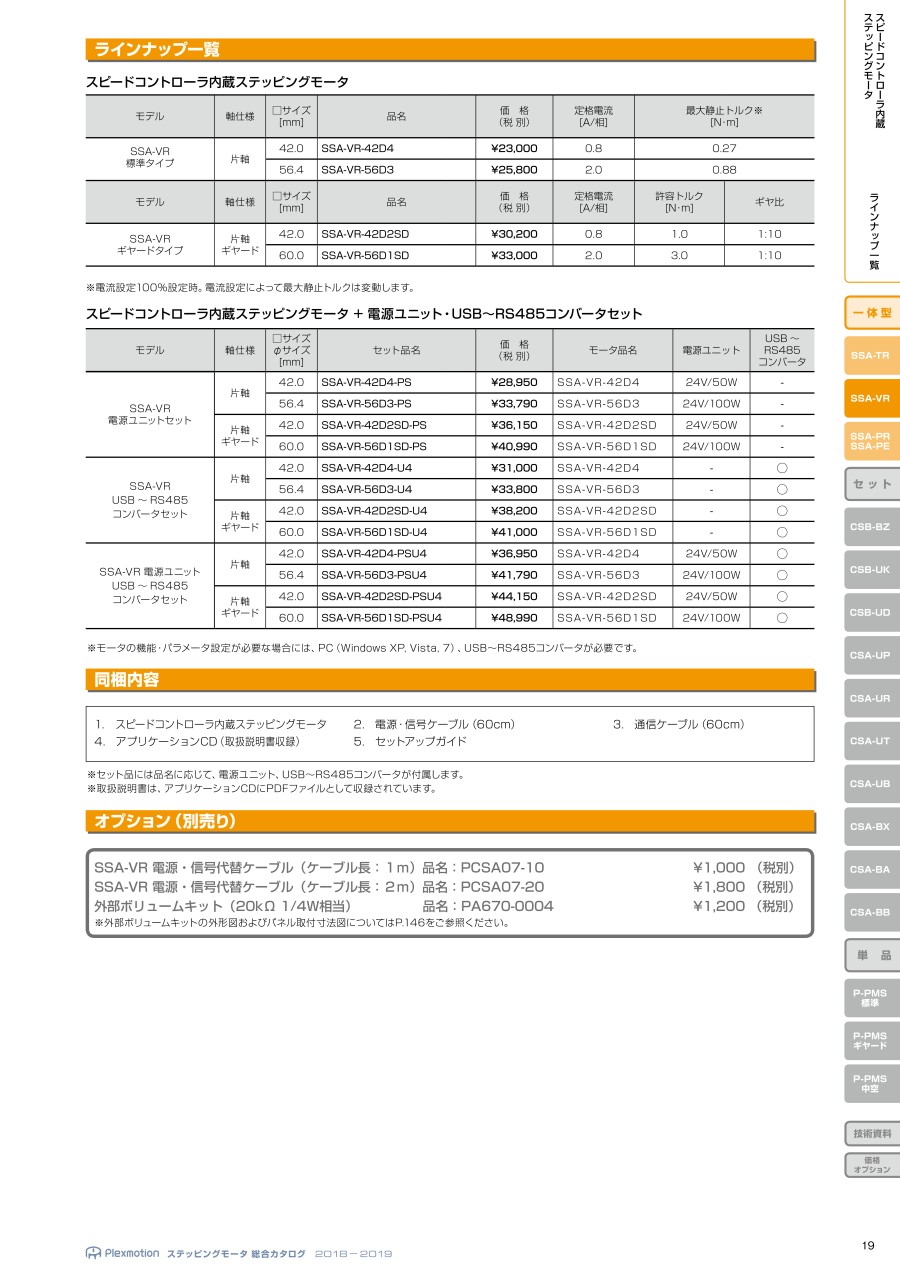

スピードコントローラ内蔵ステッピングモータ

モデル軸仕様□サイズ
［mm］		型番定格電流
［A/相］		最大静止トルク※
［N・m］
SSA-VR
標準タイプ		片軸42.0SSA-VR-42D40.80.27
56.4SSA-VR-56D32.00.88
モデル軸仕様□サイズ
［mm］		型番定格電流
［A/相］		許容トルク
［N・m］		ギヤ比
SSA-VR
ギヤードタイプ		片軸
ギヤード		42.0SSA-VR-42D2SD0.81.01:10
60.0SSA-VR-56D1SD2.03.01:10

※電流設定100%設定時。電流設定によって最大静止トルクは変動する。

スピードコントローラ内蔵ステッピングモータ+電源ユニット・USB～RS485コンバータセット

モデル軸仕様□サイズ
φサイズ
［mm］		セット型番モータ型番電源ユニットUSB～RS485
コンバータ
SSA-VR
電源ユニットセット		片軸42.0SSA-VR-42D4-PSSSA-VR-42D424V/50W-
56.4SSA-VR-56D3-PSSSA-VR-56D324V/100W-
片軸
ギヤード		42.0SSA-VR-42D2SD-PSSSA-VR-42D2SD24V/50W-
60.0SSA-VR-56D1SD-PSSSA-VR-56D1SD24V/100W-
SSA-VR
USB～RS485
コンバータセット		片軸42.0SSA-VR-42D4-U4SSA-VR-42D4-○
56.4SSA-VR-56D3-U4SSA-VR-56D3-○
片軸
ギヤード		42.0SSA-VR-42D2SD-U4SSA-VR-42D2SD-○
60.0SSA-VR-56D1SD-U4SSA-VR-56D1SD-○
SSA-VR 電源ユニット
USB～RS485
コンバータセット		片軸42.0SSA-VR-42D4-PSU4SSA-VR-42D424V/50W○
56.4SSA-VR-56D3-PSU4SSA-VR-56D324V/100W○
片軸
ギヤード		42.0SSA-VR-42D2SD-PSU4SSA-VR-42D2SD24V/50W○
60.0SSA-VR-56D1SD-PSU4SSA-VR-56D1SD24V/100W○

※モータの機能・パラメータ設定が必要な場合には、PC（Windows XP, Vista, 7）、USB～RS485コンバータが必要。

規格表

標準タイプ＆モータ

型番定格電流
［A/相］		最大静止トルク
［N・m］		ロータ
イナーシャ
[×10-7kg・m2]		許容荷重（※1）重量
［kg］
スラスト
（軸）		ラジアル
（軸・垂直）
SSA-VR-42D40.80.27703.5N20N0.45
SSA-VR-56D32.00.882907.5N50N0.75

ギヤードタイプ＆モータ

型番定格電流
［A/相］		許容トルク（※2）
［N・m］		ギヤ比バックラッシ
［°］		出力軸
許容回転数
［r/min］		ロータ
イナーシャ
[×10-7kg・m2]		許容荷重（※1）重量
［kg］
スラスト
（軸）		ラジアル
（軸・垂直）
SSA-VR-42D2SD0.81.01:101～20～1804015N10N0.42
SSA-VR-56D1SD2.03.01:101～20～18013530N30N0.86

（※1）出力軸に許容荷重を超える軸荷重をかけると、軸折れなどの原因となる。超えない範囲で使用する。ラジアル荷重は軸先端における値を示す。
（※2）ギヤ出力軸に一時的に加えることができる最大トルクを示す。ギヤードモータとしての出力トルクは回転数・トルク特性グラフを参照。

使用例

アナログ入力でスピードを変化させて使いたい（パルス入力不要）

設定速度や外部アナログ入力で任意にモータを回転させたい

スピードコントローラー内蔵ステッピングモーター SSA-VRシリーズ　使用例 関連画像

（例）コンベア
正確な位置決めが不要な用途向け

システム構成イメージ

スピードコントローラー内蔵ステッピングモーター SSA-VRシリーズ　使用例 システム構成イメージ

※24V及び5V電源のGNDは、モータユニット内部で共通になっている。

型番リスト

表示件数
  • 1
    • 型番
    SSA-VR-42D2SD
    SSA-VR-42D4
    SSA-VR-56D1SD
    SSA-VR-56D3

    種類

    角フランジ寸法

    (mm)

    ステップ角

    (deg)

    最大静止トルク(範囲）

    (N･m)

    減速機

    最大静止トルク【詳細】

    (N･m)

    許容トルク

    (N･m)

    ギヤ比

    本体長さ

    (mm)

    軸径

    (mm)

    セット品 モーター品番

    セット品 電源ユニット出力仕様

    数量

    発注コード

    バックラシ

    (°)

    質量

    (kg)

    バックラシ詳細

    (°)

    		RoHS?最小発注数量
    モータ単体
    42
    0.18
    -
    あり
    -
    1
    1/10
    100.8
    5
    -
    -
    1(個)
    440-6630
    2
    0.42
    1～2
    10
    1個
    モータ単体
    42
    1.8
    0.11~1.00
    なし
    0.27
    -
    -
    84.5
    5
    -
    -
    1(個)
    440-6656
    -
    0.45
    -
    10
    1個
    モータ単体
    60
    0.18
    -
    あり
    -
    3
    1/10
    108
    8
    -
    -
    1(個)
    440-6737
    2
    0.86
    1～2
    10
    1個
    モータ単体
    56.4
    1.8
    0.11~1.00
    なし
    0.88
    -
    -
    80.1
    6.35
    -
    -
    1(個)
    440-6753
    -
    0.75
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    30,762円
    ( 33,838円 )
    3日目
    22,989円
    ( 25,288円 )
    3日目
    32,800円
    ( 36,080円 )
    3日目
    23,677円
    ( 26,045円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・モーターフランジサイズにモーター、ドライバー、スピードコントローラーを一体化しているため、入力パルスが不要です。
    ・付属の専用アプリケーションで運転パラメータ・I／O機能設定・デモ運転が可能です。
    ・モーター単体で回転異常検知、自動復帰が可能です。
    ・アナログ入力搭載で簡単に速度制御が可能です。
    ・幅広い速度制御範囲です（0～1800r/min）。
    【用途】
    ・各種工場向け設備（製造・組立装置、検査装置、実験装置、搬送機器など）、定速回転制御。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
