シナノケンシ

コントローラ内蔵ステッピングモータ SSA-TRシリーズ

カタログ |

通常単価(税別): 20,697円～30,708円

税込単価: 22,767円～33,779円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シナノケンシ

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シナノケンシ

コントローラ内蔵マイクロステップドライバ＆ステッピングモータセットCSA-UPシリーズ

通常出荷日：3 日目～

【特長】・モータフランジサイズにモータ、ドライバ、コントローラを一体化。・多彩...

電圧仕様
DC
電源
二相
制御方法
オープンループ
軸仕様
片軸

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

標準タイプ SSA-TR-28D3

標準タイプ SSA-TR-42D4

標準タイプ SSA-TR-56D3

ギヤードタイプ SSA-TR-42D2SD

ギヤードタイプ SSA-TR-56D1SD

製品仕様

電源電圧		DC24V±10 %
駆動方式		2相定電流駆動（1.8°step）
マイクロステップ分割		基本ステップ角に対する分割数（）内は基本ステップ角1.8°/stepの場合 1（1.8°）、2（0.9°）、4（0.45°）、16（0.1125°） ※ギヤードタイプの場合、ギヤ比に応じて1ステップの移動角度も分割されます。
信号入力		1）モータ動作指示（停止／動作） 2）外部センサー入力1,2（立ち上がりまたは立ち下がりエッジにて検出） 3）原点センサー（立ち上がりまたは立ち下がりエッジにて検出） 4）原点復帰動作指示（定常状態／原点復帰開始） 5）出力電流イネーブル信号（ON／OFF）
信号出力		1）READY ／ BUSY信号（シーケンス動作中／停止中） 2）ワーニング信号（ケース内温度約70℃で出力） 3）エラー信号（エラー発生時に出力）
通信端子		RS485インターフェース（インターフェース用DC5V出力付き）
コントローラ機能	コントローラ形式	シーケンス型コントローラモータ設定、運転条件、条件分岐、動作ループを設定可能
	設定入力方法	専用アプリケーション（CosmoApp）による設定
	シーケンス数	8シーケンス
	ステップ数	100ステップ（1シーケンス毎）
	起動周波数	10～10,000pps
	駆動周波数	10～50,000pps
	加速減速時間	10～10,000 ms
	加速減速形式	直線加速、直線減速
	運転パターン	1）相対位置決め：0～16,777,215パルス 2）絶対位置決め：-8,388,608～+8,388,607パルス 3）連続運転 4）多段速運転 5）機械原点復帰運転 6）電気原点復帰運転 7）ジョグ運転（専用アプリケーション：CosmoAppでのみ可能）
本体表示機能		表示LED（電源ON時点灯、異常時点滅）
保護機能		1）電流ヒューズ：リセッタブルヒューズ、自己復帰型 2）過熱保護：モータ内温度約90℃にてモータ電流を停止（電源再投入により復帰）
その他		RoHS指令適合ロック機能付きコネクタ
使用周囲温度		0～40℃ 凍結なきこと
使用湿度		85 %以下結露なきこと
保存周囲温度		-20～+60℃ 凍結なきこと
保存湿度		85 %以下結露なきこと
雰囲気		腐食性ガス・粉塵の無いこと水・油などが直接掛からないこと

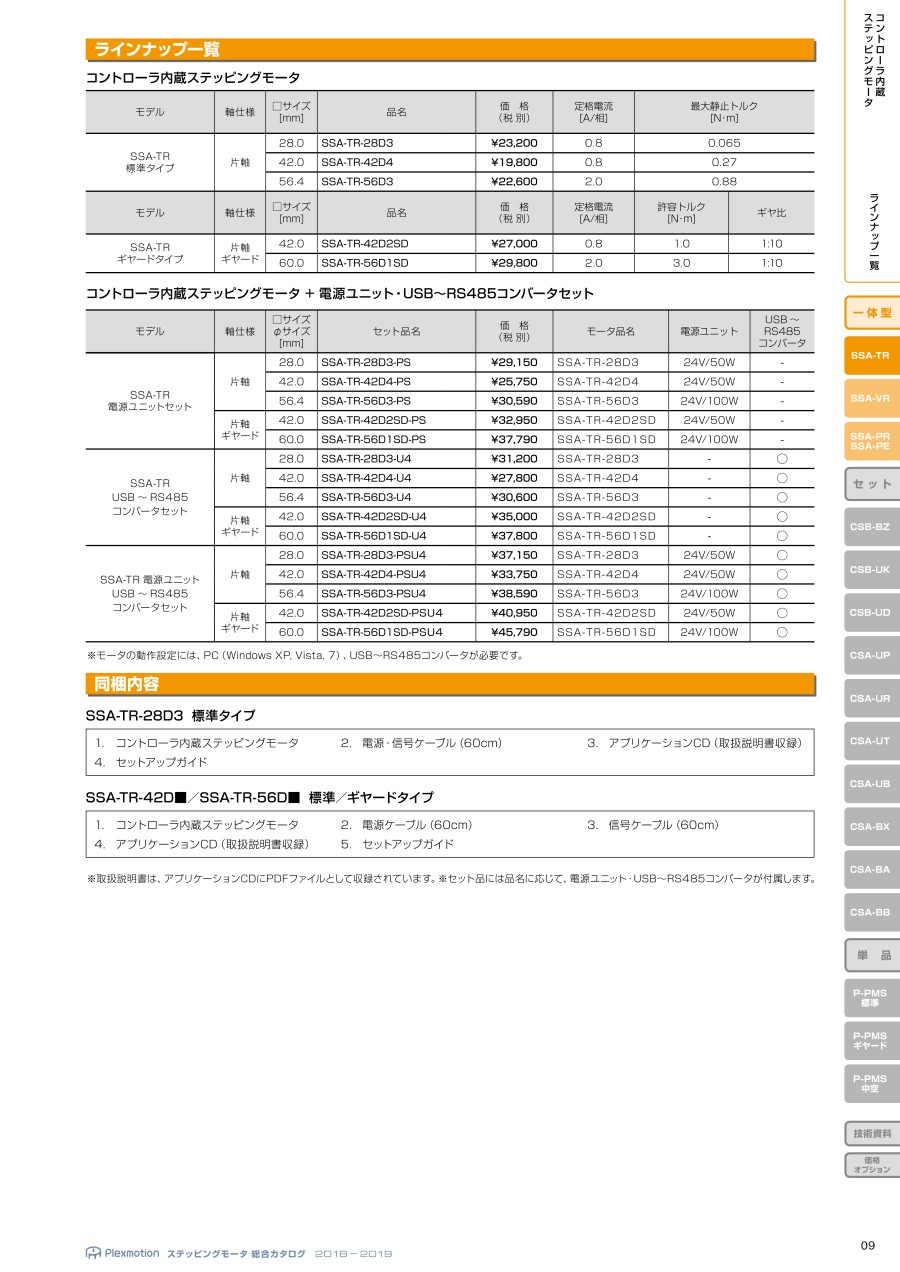

コントローラ内蔵ステッピングモータ

モデル	軸仕様	□サイズ [mm]	型番	定格電流 [A/相]	最大静止トルク [N･m]
SSA-TR 標準タイプ	片軸	28.0	SSA-TR-28D3	0.8	0.065
		42.0	SSA-TR-42D4	0.8	0.27
		56.4	SSA-TR-56D3	2.0	0.88
モデル	軸仕様	□サイズ [mm]	型番	定格電流 [A/相]	許容トルク [N･m]	ギヤ比
SSA-TR ギヤードタイプ	片軸ギヤード	42.0	SSA-TR-42D2SD	0.8	1.0	1:10
SSA-TR ギヤードタイプ	片軸ギヤード	60.0	SSA-TR-56D1SD	2.0	3.0	1:10

コントローラ内蔵ステッピングモータ+電源ユニット・USB～RS485コンバータセット

モデル	軸仕様	□サイズ φサイズ [mm]	型番	型番	電源ユニット	USB～ RS485 コンバータ
SSA-TR 電源ユニットセット	片軸	28.0	SSA-TR-28D3-PS	SSA-TR-28D3	24V/50W	-
		42.0	SSA-TR-42D4-PS	SSA-TR-42D4	24V/50W	-
		56.4	SSA-TR-56D3-PS	SSA-TR-56D3	24V/100W	-
	片軸ギヤード	42.0	SSA-TR-42D2SD-PS	SSA-TR-42D2SD	24V/50W	-
	片軸ギヤード	60.0	SSA-TR-56D1SD-PS	SSA-TR-56D1SD	24V/100W	-
SSA-TR USB～RS485 コンバータセット	片軸	28.0	SSA-TR-28D3-U4	SSA-TR-28D3	-	◯
		42.0	SSA-TR-42D4-U4	SSA-TR-42D4	-	◯
		56.4	SSA-TR-56D3-U4	SSA-TR-56D3	-	◯
	片軸ギヤード	42.0	SSA-TR-42D2SD-U4	SSA-TR-42D2SD	-	◯
	片軸ギヤード	60.0	SSA-TR-56D1SD-U4	SSA-TR-56D1SD	-	◯
SSA-TR 電源ユニット USB～RS485 コンバータセット	片軸	28.0	SSA-TR-28D3-PSU4	SSA-TR-28D3	24V/50W	◯
		42.0	SSA-TR-42D4-PSU4	SSA-TR-42D4	24V/50W	◯
		56.4	SSA-TR-56D3-PSU4	SSA-TR-56D3	24V/100W	◯
	片軸ギヤード	42.0	SSA-TR-42D2SD-PSU4	SSA-TR-42D2SD	24V/50W	◯
	片軸ギヤード	60.0	SSA-TR-56D1SD-PSU4	SSA-TR-56D1SD	24V/100W	◯

規格表

標準タイプ＆モータ

型番	定格電流［A/相］	最大静止トルク［N･m］	ロータイナーシャ［×10^-7kg・m²］	許容荷重（※1）		重量 [kg]
型番	定格電流［A/相］	最大静止トルク［N･m］	ロータイナーシャ［×10^-7kg・m²］	スラスト（軸）	ラジアル（軸・垂直）	重量 [kg]
SSA-TR-28D3	0.8	0.065	17	1.0N	10N	0.24
SSA-TR-42D4	0.8	0.27	70	3.5N	20N	0.45
SSA-TR-56D3	2.0	0.88	290	7.5N	50N	0.75

ギヤードタイプ＆モータ

型番	定格電流 [A/相]	許容トルク（※2） [N・m]	ギヤ比	バックラッシ [°]	出力軸許容回転数 [r/min]	ロータイナーシャ［×10^-7kg・m²］	許容荷重（※1）		重量 [kg]
型番	定格電流 [A/相]	許容トルク（※2） [N・m]	ギヤ比	バックラッシ [°]	出力軸許容回転数 [r/min]	ロータイナーシャ［×10^-7kg・m²］	スラスト（軸）	ラジアル (軸・垂直)	重量 [kg]
SSA-TR-42D2SD	0.8	1.0	1:10	1～2	0～200	40	15N	10N	0.42
SSA-TR-56D1SD	2.0	3.0	1:10	1～2	0～200	135	30N	30N	0.86

使用例

l/O信号を使用した繰り返し位置決め

（例）多軸直動機構
多軸位置決め運転をローコストで実現したい、位置制御用途向け

システム構成イメージ

型番リスト

表示件数

型番

種類

角フランジ寸法

(mm)

ステップ角

(deg)

最大静止トルク(範囲）

(N･m)

減速機

駆動方式

最大静止トルク【詳細】

(N･m)

許容トルク

(N･m)

ギヤ比

本体長さ

(mm)

軸径

(mm)

セット品モーター品番

セット品電源ユニット出力仕様

数量

発注コード

バックラシ

(°)

質量

(kg)

バックラシ詳細

(°)

RoHS?

最小発注数量

モータ単体	28	1.8	~0.10	なし	-	0.065	-	-	90.9	5	-	-	1(個)	-	-	-	-	10	1個
[セット品] 電源ユニットセット	28	1.8	~0.10	なし	-	0.065	-	-	90.9	5	SSA-TR-28D3	DC24V/50W	1(セット)	-	-	-	-	10	1個
モータ単体	42	0.18	-	あり	ユニポーラ	-	1	1/10	100.8	5	-	-	1(個)	440-6494	2	0.42	1～2	10	1個
モータ単体	42	1.8	0.11~1.00	なし	ユニポーラ	0.27	-	-	84.5	5	-	-	1(個)	440-6516	-	0.45	-	10	1個
モータ単体	60	0.18	-	あり	ユニポーラ	-	3	1/10	108	8	-	-	1(個)	440-6591	2	0.86	1～2	10	1個
モータ単体	56.4	1.8	0.11~1.00	なし	ユニポーラ	0.88	-	-	80.1	6.35	-	-	1(個)	440-6613	-	0.75	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

23,678円 ( 26,046円 )	3日目
29,366円 ( 32,303円 )	3日目
27,389円 ( 30,128円 )	3日目
20,697円 ( 22,767円 )	3日目
30,708円 ( 33,779円 )	3日目
23,025円 ( 25,328円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・モータフランジサイズにモータ、ドライバ、コントローラを一体化。
・多彩な動作を8つのテーブルにプログラム可能。
・選べるマイクロステップ4段階分割（1、2、4、16）。
・ワーニング／エラー出力機能。
・専用ブラケットによる高放熱設計。
・付属の専用アプリケーションで簡単設定。
・ギヤードタイプをラインナップ。
【用途】
・各種工場向け設備（製造・組立装置、検査装置、実験装置、搬送機器など）、位置決め、定速回転制御。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

カタログ (見開き版)

商品担当おすすめ

シナノケンシ
コントローラ内蔵マイクロステップドライバ＆ステッピングモータセットCSA-UPシリーズ
シナノケンシ
高出力マイクロステップドライバ＆ステッピングモータセットCSA-BBシリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
