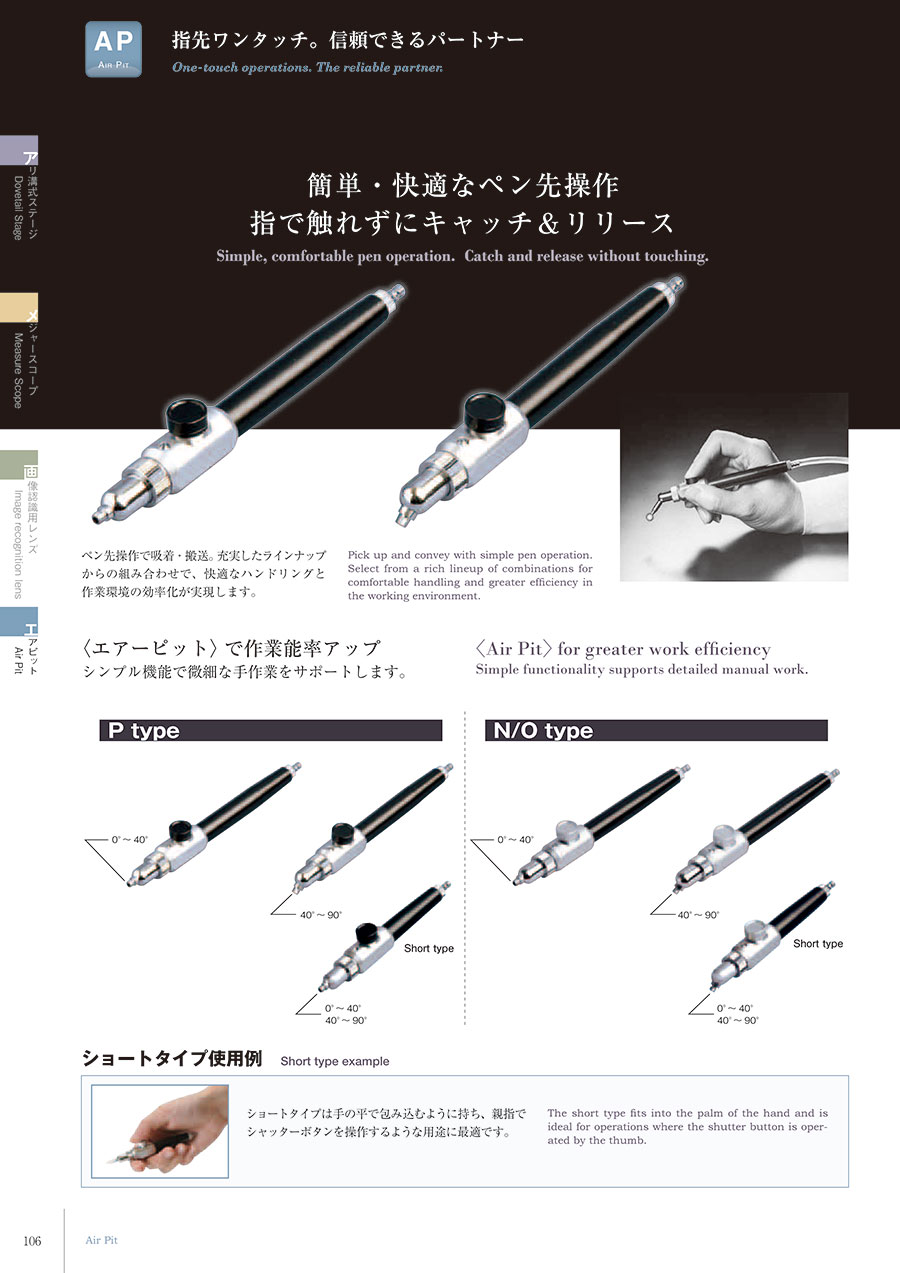

エアーピット本体（N／Otype）
- 通常単価(税別)
- 13,242円～16,017円
- 税込単価
- 14,566円～17,619円
簡単・快適なペン先操作。指で触れずにキャッチ＆リリース。【特長】・ペン先操作で吸着・搬送。充実したライ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
屈折0°～40°タイプ
製品仕様
- ペン先 内径：φ2mm
- 材質：低カミド真鍮
使用例
ショートタイプ使用例
商品特長詳細
シャッター機構
シャッターボタンを押すと吸着、離すと落下
先端部の屈折について
エアーピット本体には、0°～40°屈折タイプと40°～90°屈折タイプがあります。先端部は、（3）キャップ抑え環を緩めることにより屈折角度が自由に調整でき、（2）先キャップが360°回転します。固定したい角度・方向で（3）を締めれば、簡単にセットすることができます。
0°～40°屈折タイプ
（1）玉ネジM3.5（P0.35） （2）先キャップ （3）キャップ抑え環 （4）風量調節ネジ
40°～90°屈折タイプ
風量調節ネジの機能について
対象物の重さ・大きさにより（4）風量調節ネジを操作することで空気の流入量が変化し、吸着した対象物の離脱を促進するなどの効果があります。通常は少し緩めた状態でお使いいただき、超軽量微小部品の取り扱いには大幅にネジを緩めると離脱がスムーズになります。また、重量物の取り扱いにはネジを締める方向でご利用になると吸着保持が安定します。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,242円 ( 14,566円 ) | 3日目 |
16,017円 ( 17,619円 ) | 3日目 |
13,242円 ( 14,566円 ) | 3日目 |
16,017円 ( 17,619円 ) | 3日目 |
詳細情報
基本情報
簡単・快適なペン先操作。指で触れずにキャッチ＆リリース。
【特長】
・ペン先操作で吸着・搬送。充実したラインナップからの組み合わせで、快適なハンドリングと作業環境の効率化が実現します
