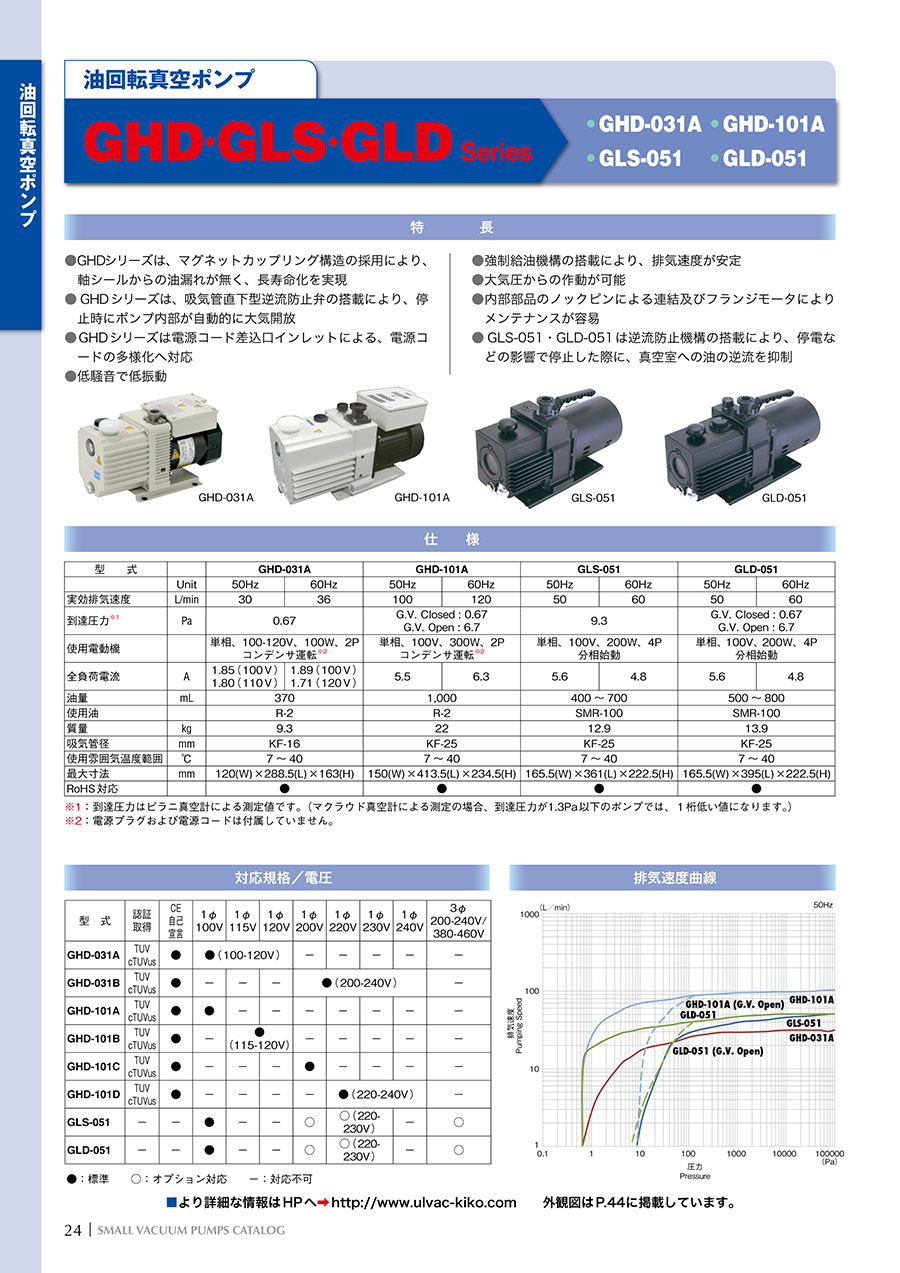

直結型小型油回転真空ポンプ（マグネットカップリングタイプ）

外形図

製品仕様

※1：到達圧力はピラニ真空計による測定値です。 （マクラウド真空計による測定の場合、到達圧力が1.3Pa以下のポンプでは、1桁低い値になります。）
※2：電源プラグおよび電源コードは付属していません。

対応規格/電圧

●標準、○オプション対応、-対応不可

※ TUV認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、欧州規格に適合した高品質の製品です。
※ cTUVus認証 ： 製品安全試験・認証を行う国際的な第三者機関の審査により、カナダ規格および米国規格に適合した高品質の製品です。

性能・試験情報

排気速度曲線

注意・禁止事項

• 真空ポンプ油は運転とともに劣化し、性能不足の要因となります。 定期的に油の減少や汚れを確認し、補充や交換をしてください。
• 真空ポンプ停止後速やかに真空側を大気圧に戻してください。 真空状態のまま保持すると、ポンプ油がポンプ室内に充満し、真空槽側にポンプ油が逆流します。
• 排気口からの油煙（オイルミスト）が大気圧付近では特に発生します。
• 塵埃や水分等を吸引しますとポンプ故障の原因となります。 粉体や水分の混入防止用には、フォアライントラップのご使用をお勧めいたします。
• 1kPa以上の高い吸入圧力での連続運転には適しません。
• 排気口を塞いだり、排気口側にガスの通過を妨害する機器を付けた状態で、ポンプを運転すると破裂の恐れがあります。 ポンプ内圧が上昇して、ポンプ本体が破裂したり、オイルレベルゲージが飛び出したり、モータが過負荷になる恐れがあります。
