あおり旋回ステージ
- 通常単価(税別)
- 77,151円～79,599円
- 税込単価
- 84,866円～87,559円
メイン可動部を球状にすることで従来品にはない作動を実現しました。ユニークな発想...
詳細情報を確認する- 送り方式
- ラック&ピニオン
- 耐荷重 (N)
- 39.2
- 移動ガイド
- アリ溝
- 透過穴(テーブルセンタ穴)
- あり
- テーブルサイズ(厚み) H (mm)
- 100
- ストローク(θ角度) (deg)
- 360
- 回転中心高さ (mm)
- 53
- クランプ
- クランプレバー
- テーブル材質
- アルミニウム合金
- テーブル表面処理
- 梨地黒アルマイト
未確定：候補が2型番あります。
商品情報
外形図
RC-60
RC-90
製品仕様
材質
- ステージ本体：アルミ合金製
- 表面処理：梨地黒アルマイト
規格表
使用例
RC-60とXJK-60の組み合わせ例
アリ溝式ステージと組み合わせれば、直進摺動にあおり旋回機能を付加し、どのような態勢からでも位置決めが可能です。
セットネジを緩めれば目盛環が回転し、基準となる0位置を任意に設定することもできます。
任意の角度・方向からの位置決め摺動。
切り込み2ヶ所で180°屈折。

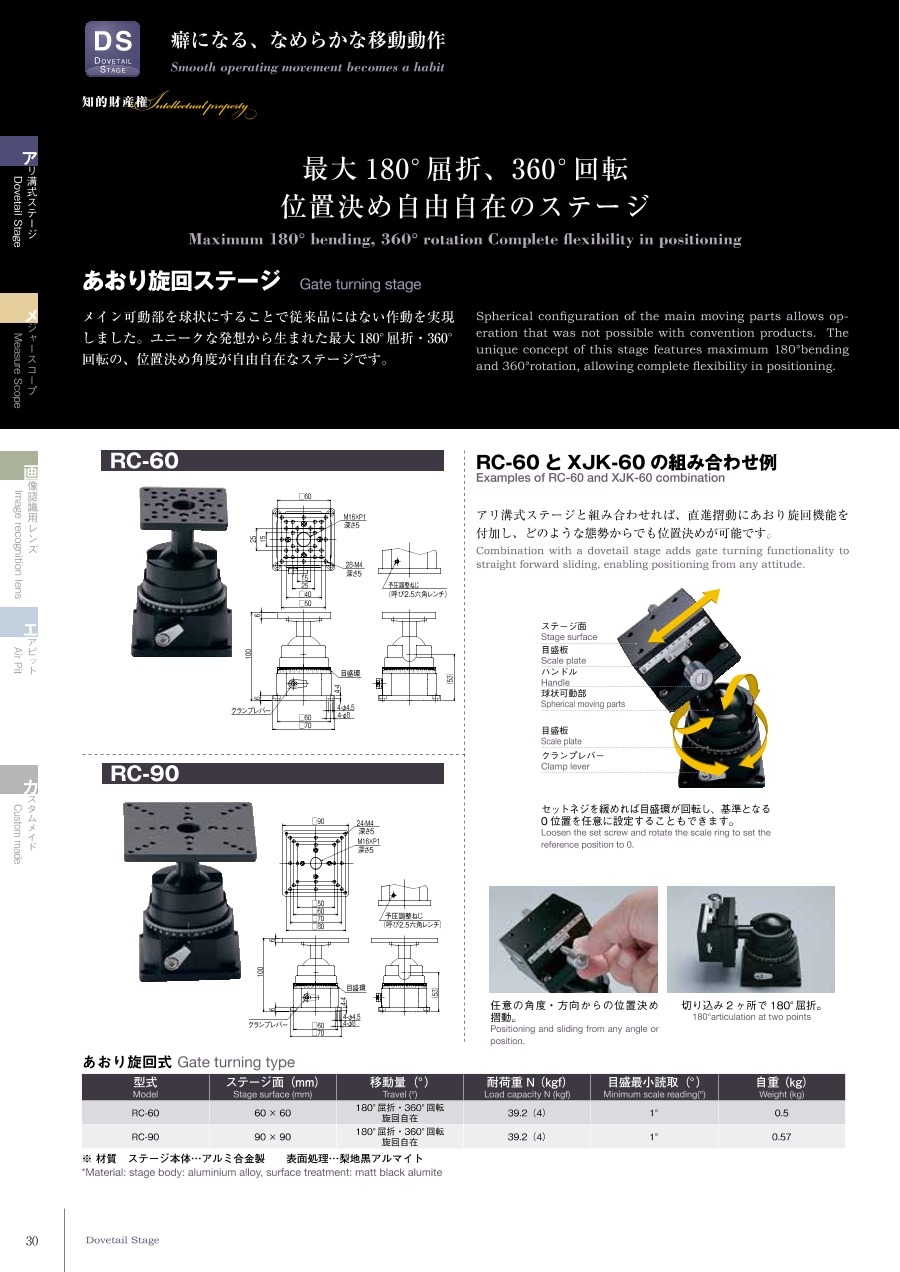

カタログ
あおり旋回ステージのレビュー
サンプルの設置台に利用
4
4.02017/05/22
手軽にサンプルの設置角度を変えたかったので購入。
手軽に角度を変えられるので重宝しています。
ただ数値管理は不能なので、...もっと読む
