ミラック光学

傾斜ステージ

カタログ |

通常単価(税別): 23,630円

税込単価: 25,993円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミラック光学

通常出荷日：5 日目

傾斜ステージは、±20°の簡易式です。シーソーのように傾斜し、任意の位置でクラ...

送り方式
ラック&ピニオン
耐荷重 (N)
29.4
テーブルサイズ L×W (mm)
60×40
移動ガイド
アリ溝
透過穴(テーブルセンタ穴)
なし
テーブルサイズ(厚み) H (mm)
33
ストローク(α角度) (deg)
±20
送りツマミ位置
なし
クランプ
クランプレバー
テーブル材質
アルミニウム合金
テーブル表面処理
梨地黒アルマイト

AIC-60

閲覧中の商品と併せてご検討ください

AIC-60の仕様・寸法情報

送り方式

ラック&ピニオン

耐荷重(N)

29.4

テーブルサイズ L×W(mm)

60×40

移動ガイド

アリ溝

透過穴(テーブルセンタ穴)

なし

テーブルサイズ(厚み) H(mm)

ストローク(α角度)(deg)

±20

送りツマミ位置

なし

クランプ

クランプレバー

テーブル材質

アルミニウム合金

テーブル表面処理

梨地黒アルマイト

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

ステージ本体：アルミ合金製
表面処理：梨地黒アルマイト

規格表

使用例

XYR-90との組み合わせ例

商品特長詳細

優れた操作性

XYR-90と組み合わせればX・Y・回転・傾斜の一体型複合ステージが低価格で構成可能です。

型番リスト

表示件数

型番

AIC-60

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

23,630円

( 25,993円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

傾斜ステージは、±20°の簡易式です。シーソーのように傾斜し、任意の位置でクランプレバーにより固定できます。

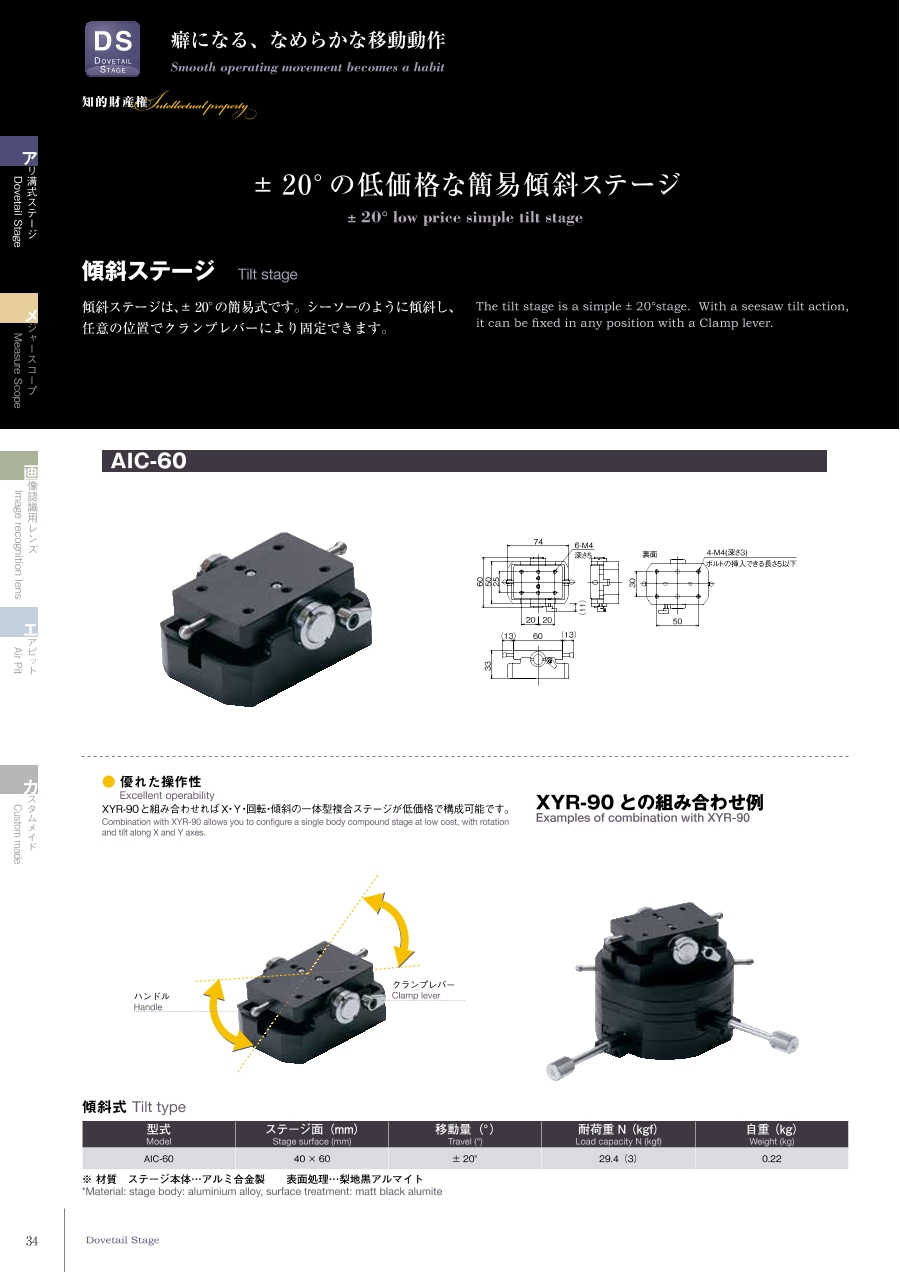

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

傾斜ステージの型番AIC-60のページです。型番AIC-60に関する仕様情報を記載しております。
