ミラック光学

支柱取付式ステージ（支柱屈折機構式）

支柱取付式ステージ（支柱屈折機構式）
  • 最大耐荷重
    3kg(30N)
  • 送り方式
    ラック&ピニオン
  • 移動ガイド
    アリ溝
  • 透過穴(テーブルセンタ穴)
    あり
  • 耐荷重（範囲） (N)
    5～30
  • 送りツマミ位置
    全軸サイド
  • クランプ
    クランプレバー
  • Z軸ステージ面
    垂直
  • 移動量 (mm)
    ±17
  • テーブル材質
    アルミニウム合金
  • テーブル表面処理
    梨地黒アルマイト
  • 耐荷重 (N)
    14.7
  • テーブルサイズ(長さ) L (mm)
    50
  • テーブルサイズ(幅) W (mm)
    30
  • テーブル真直度 (μm)
    30
  • テーブル平行度 (μm)
    30
未確定：候補が3型番あります。
数量：

商品情報

外形図

支柱取付式ステージ（支柱屈折機構式） 外形図1

PS-1AR（一軸）

支柱取付式ステージ（支柱屈折機構式） 外形図2

PS-2AR（二軸）

支柱取付式ステージ（支柱屈折機構式） 外形図3

PS-3AR（三軸）



製品仕様

材質

  • ステージ本体：アルミ合金製
  • 表面処理：梨地黒アルマイト

製品仕様

型番ステージ面
（mm）		移動量
（mm）		ハンドル一回転
移動量（mm）		移動精度（μm）耐荷重 N
（kgf）		目盛最小
読取
（mm）		自重
（kg）
真直度運動時平行度
PS-1AR30×50±16Z軸：18303014.7（1.5）0.10.42
PS-2AR30×50±16Y軸：4.2 Z軸：18303014.7（1.5）0.10.53
PS-3AR30×50±16Y軸：4.2 X軸・Z軸：18303014.7（1.5）0.10.67

使用例

アダプター・CCDカメラ取付例

【強力固定で安定感】

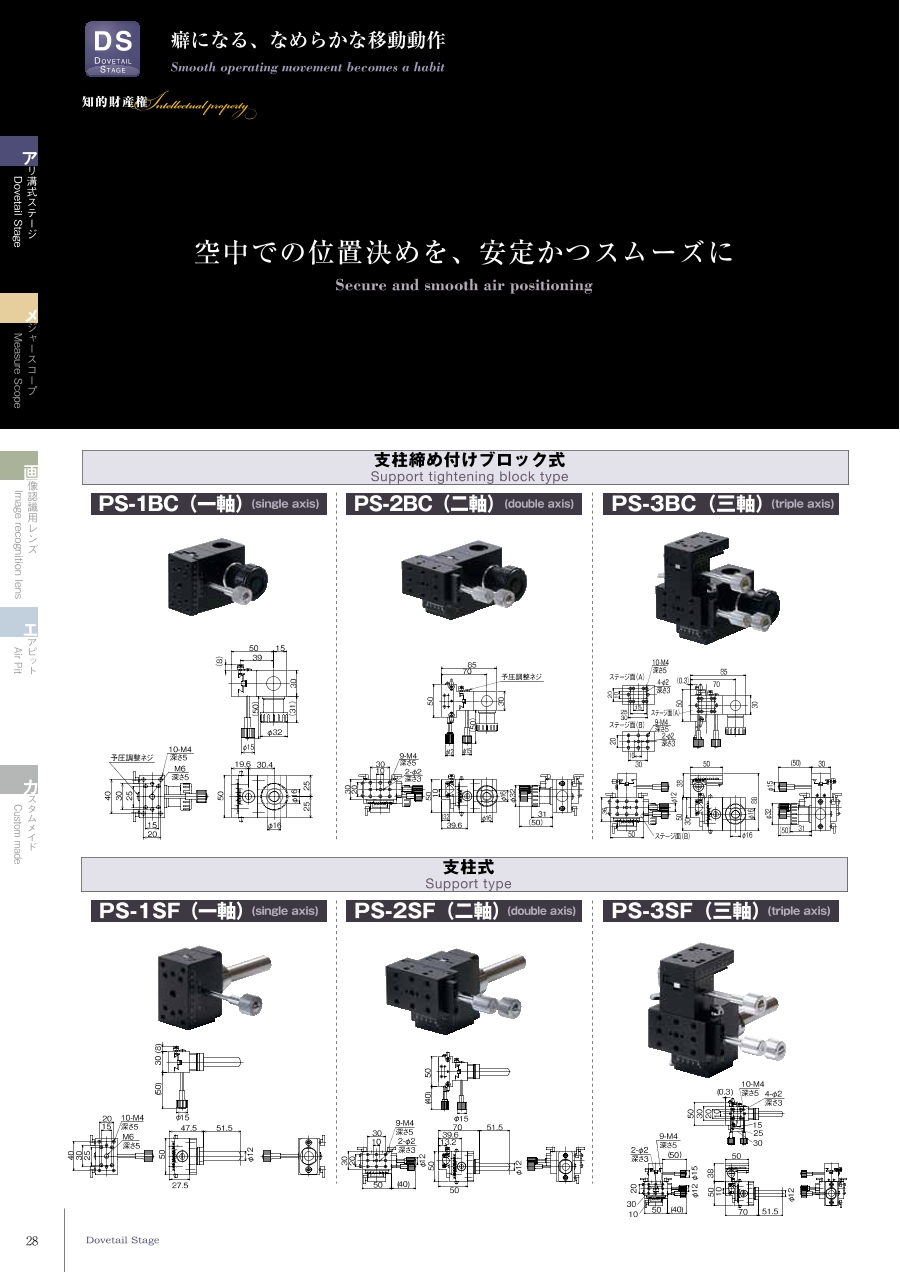

支柱締め付けブロック式は、締め付けハンドルによる強力固定で安定感があります。また、十字方向にあくφ16穴の両方に支柱の差し込みが可能です。
支柱取付式ステージ（支柱屈折機構式） 使用例1
【オプションで機能アップ】
別売の専用CCDカメラアダプター（SP-A）を上段X軸に取り付けることで、CCDカメラ・レンズを垂直方向にセットアップできます。
支柱取付式ステージ（支柱屈折機構式） 使用例2

商品特長詳細

  • ハンドルを同一方向に揃え、操作性が向上しました。
  • 一軸、二軸、三軸の摺動機構と支柱固定部の組み合わせにより、空中での位置決め操作のアレンジが多彩です。
  • X軸のストッパーはシングルクランプ付きです。Y軸・Z軸のストッパーはダブルクランプ付きです。

型番リスト

表示件数
  • 1
    • 型番
    PS-1AR
    PS-2AR
    PS-3AR

    種類

    詳細タイプ

    ハンドル一回転移動量

    (mm)

    		RoHS?最小発注数量
    Z軸ステージ
    一軸
    Z軸 18
    10
    1個
    多軸ステージ
    二軸
    Y軸 4.2 Z軸18
    10
    1個
    XYZ軸ステージ
    三軸
    Ｙ軸 4.2 X軸 ・Z軸 18
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    44,366円
    ( 48,803円 )
    5日目
    62,556円
    ( 68,812円 )
    5日目
    86,420円
    ( 95,062円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    空中での位置決めを安定かつスムーズに。ハンドルを同一方向に揃え、操作性が向上。一軸、二軸、三軸の摺動機構と支柱固定部の組み合わせにより、空中での位置決め操作のアレンジが多彩。X軸のストッパーはシングルクランプ付きです。Y軸・Z軸のストッパーはダブルクランプ付きです。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
