ロングステージ（支柱式）
- 通常単価(税別)
- 26,380円～31,899円
- 税込単価
- 29,018円～35,089円
通常出荷日：5日目
軽量・スリム・長ストローク。【特長】・ロングステージは、アルミ合金製で、軽量・スリム・長ストロークのス...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
XLSR-100SF
XLSR-150SF
製品仕様
| 型番 | 材質 | 表面処理 | ステージ面 （mm） | 移動量 （mm） | ハンドルー 回転移動量 （mm） | 移動精度（μm） | 耐荷重 N（kgf） | 目盛最小読取 （mm） | 自重 （kg） | |
|---|---|---|---|---|---|---|---|---|---|---|
| ステージ本体 | 真直度 | 運動時 平行度 | ||||||||
| XLSR-100SF | アルミ合金製 | 梨地黒 アルマイト | 25×42 | ±40 | 18 | 30 | 30 | 14.7（1.5） | 0.1 | 0.25 |
| XLSR-150SF | 25×42 | ±65 | 18 | 40 | 40 | 14.7（1.5） | 0.1 | 0.28 | ||
詳細情報
基本情報
軽量・スリム・長ストローク。
【特長】
・ロングステージは、アルミ合金製で、軽量・スリム・長ストロークのステージです
・表面からはM2のネジで、裏面からはM3のネジで両方向から取り付けが可能です

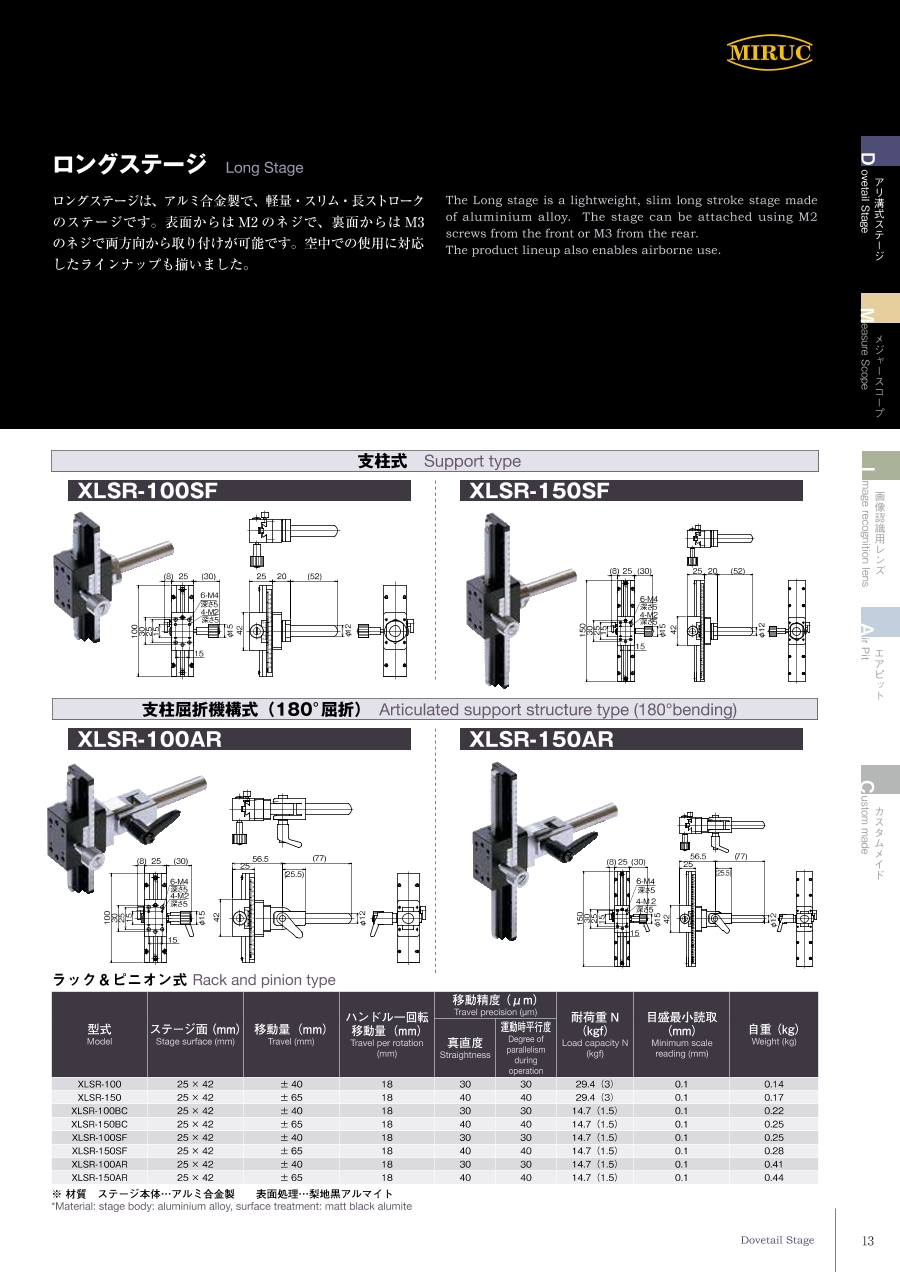

カタログ
