ミラック光学

スライド操作式アリ溝ステージ XＹMＢシリーズ長方形タイプ

カタログ |

通常単価(税別): 17,663円～20,494円

税込単価: 19,429円～22,543円

通常出荷日：5日目

【製品仕様】テーブル材質：アルミニウム合金、テーブル表面処理：梨地黒アルマイト。

よく一緒に見られています

ミラック光学

通常出荷日：5 日目

よく一緒に見られています

ミラック光学

通常出荷日：5 日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

XYMB30-50

XYMB40-80

X軸移動量（範囲）

(mm)

Y軸移動量（範囲）

(mm)

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

ストローク(X距離)

(mm)

ストローク(Y距離)

(mm)

ステージ面

(mm)

RoHS?

最小発注数量

±10.1～30.0	±10.1～30.0	5.1～30.0	41～60	50	30	27.4	±17	±17	50×30	10	1個
±30.1～	±30.1～	30.1～50.0	61～90	80	40	33.3	±32	±32	80×40	10	1個

通常単価(税別) (税込単価)	通常出荷日

17,663円 ( 19,429円 )	5日目
20,494円 ( 22,543円 )	5日目

詳細情報

基本情報

基本情報

【製品仕様】テーブル材質：アルミニウム合金、テーブル表面処理：梨地黒アルマイト。

カタログ

商品TOP

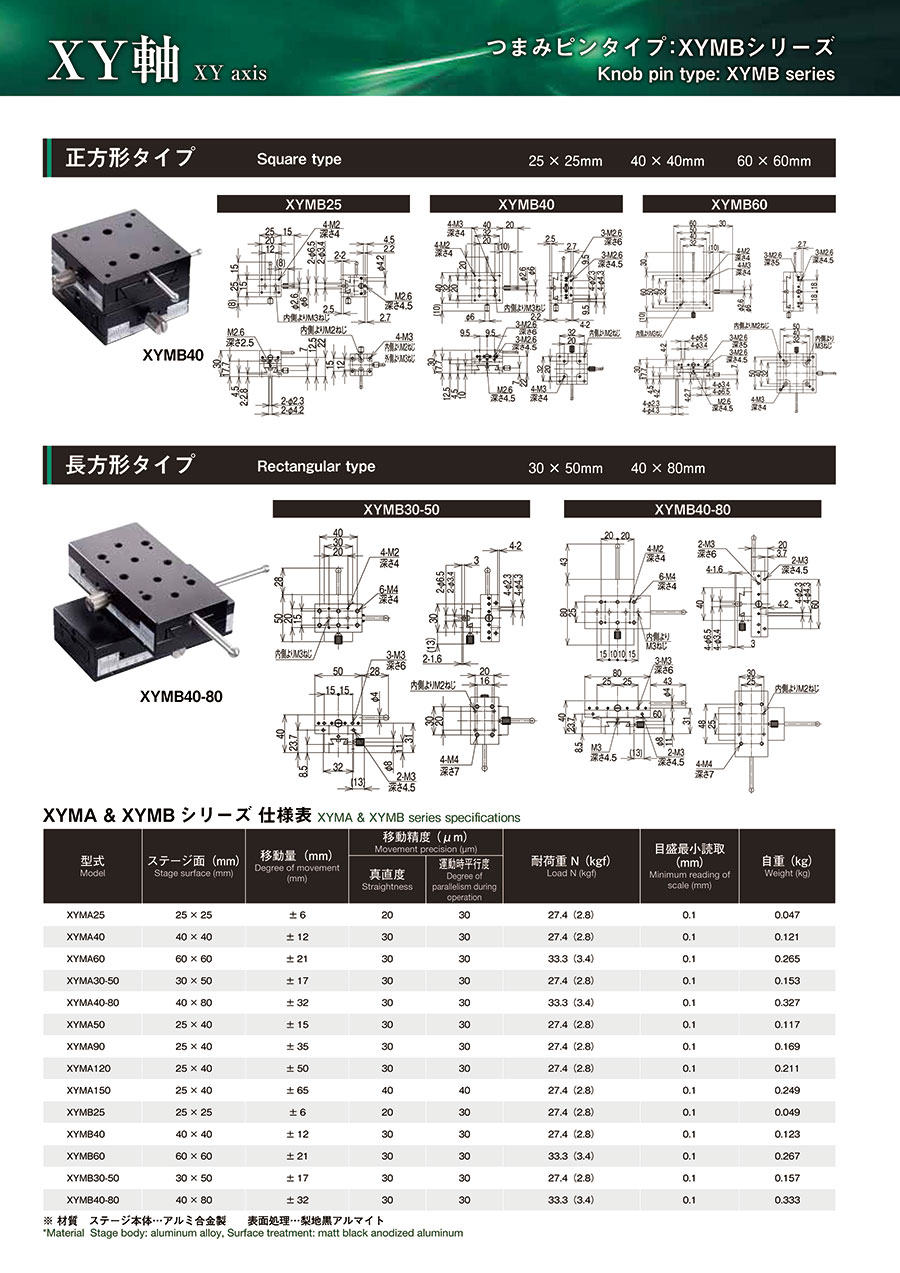

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
