スライド操作式アリ溝ステージ XYMAシリーズ 正方形タイプ
- 通常単価(税別)
- 15,793円～19,078円
- 税込単価
- 17,372円～20,986円
通常出荷日：5日目
部品点数と工数の削減により低価格化を実現！【特長】・高精度で30%～50%のプライスダウンを実現。・薄...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

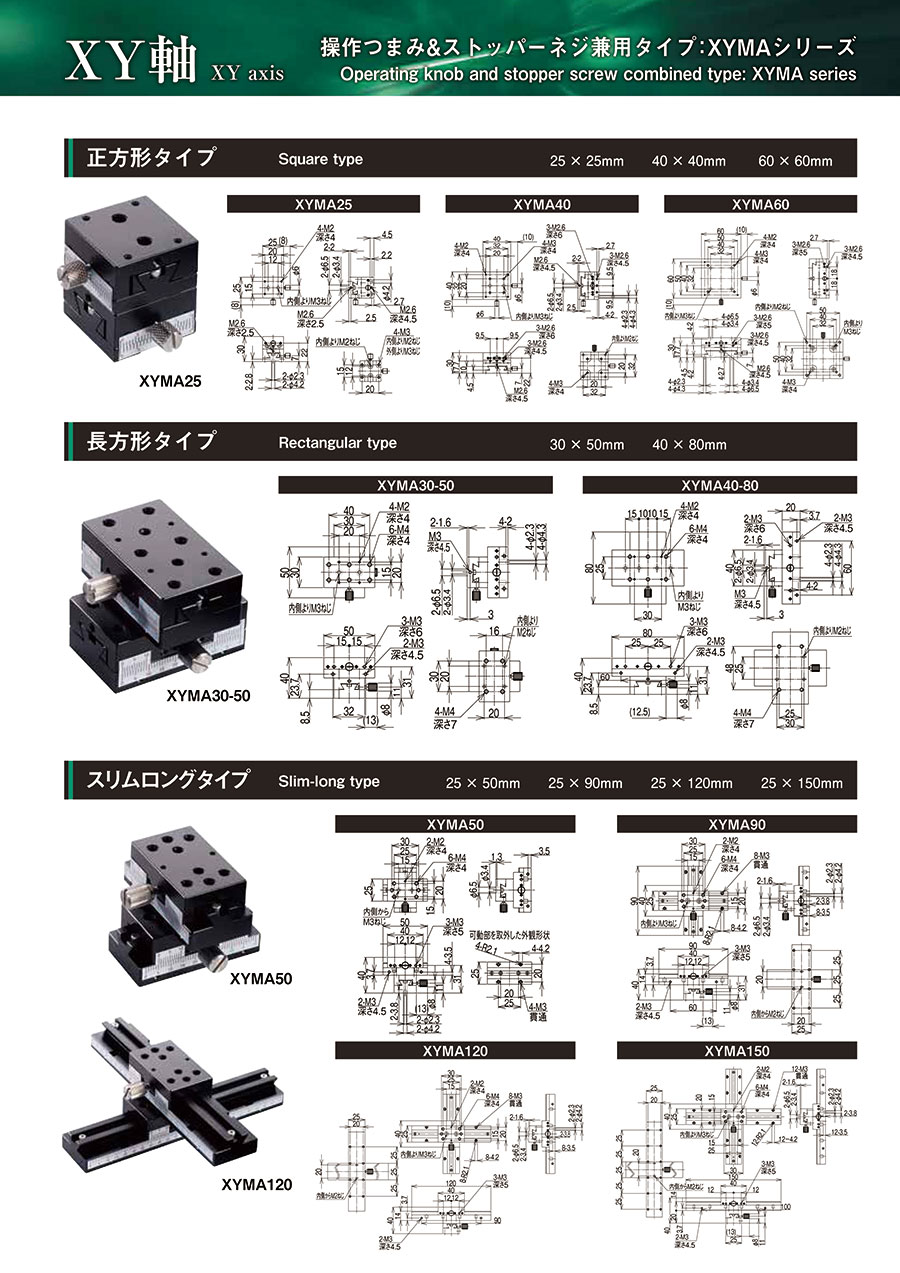

外形図
XYMA25
XYMA40
XYMA60
製品仕様
●XY軸
- 操作つまみ&ストッパーネジ兼用タイプ
製品仕様
| 型番 | ステージ面 （mm） | 移動量 （mm） | 移動精度（μm） | 耐荷重N （kgf） | 目盛最小読取 （mm） | 自重 （kg） | |
|---|---|---|---|---|---|---|---|
| 真直度 | 運動時平行度 | ||||||
| XYMA25 | 25×25 | ±6 | 20 | 30 | 27.4（2.8） | 0.1 | 0.047 |
| XYMA40 | 40×40 | ±12 | 30 | 30 | 27.4（2.8） | 0.1 | 0.121 |
| XYMA60 | 60×60 | ±21 | 30 | 30 | 33.3（3.4） | 0.1 | 0.265 |
※材質：ステージ本体…アルミ合金製、表面処理…梨地黒アルマイト
詳細情報
基本情報
部品点数と工数の削減により低価格化を実現！
【特長】
・高精度で30%～50%のプライスダウンを実現。
・薄型・軽量・素早い動きで抜群の操作性。
・ハンドルレス・工具レスという新発想。
・摺動ブロックは表と裏・両側から取付可能。
・検査装置などへの組み込みに最適。
