ミラック光学

熟練の技ステージ（XY軸）

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 32,546円～39,437円特別価格

税込単価: 35,801円～43,381円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミラック光学

通常出荷日：5 日目

【特長】・強化クランプレバー：強化クランプレバーは市販の六角穴付きボルトを応用...

送り方式
ラック&ピニオン
移動ガイド
アリ溝
高さ（範囲） (mm)
50.1～60.0
テーブル材質
アルミニウム合金
テーブルサイズ(厚み) H (mm)
60
透過穴(テーブルセンタ穴)
なし
クランプ
クランプレバー
テーブル表面処理
梨地黒アルマイト

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

XYJK-40

XYJK-60

XYJK-90

製品仕様

ラック&ピニオン式

型番	ステージ面（mm）	移動量（mm）	ハンドル一回転移動量（mm）	移動精度（μm）		耐荷重N （kgf）	目盛最小読取（mm）	自重（kg）
型番	ステージ面（mm）	移動量（mm）	ハンドル一回転移動量（mm）	真直度	運動時平行度	耐荷重N （kgf）	目盛最小読取（mm）	自重（kg）
XYJK-40	24.8×42	±12	18	20	25	24.5（2.5）	0.1	0.29
XYJK-60	40×60	±21	18	30	30	34.3（3.5）	0.1	0.51
XYJK-90	40×90	±35	18	30	30	34.3（3.5）	0.1	0.73

材質：ステージ本体…アルミ合金製、裏面処理…梨地黒アルマイト

使用例

XYJK-60+ZJK-60

商品特長詳細

●強化クランプレバー

強化クランプレバーは市販の六角穴付きボルトを応用しているため、ネジ足の長さを変えたり、レバーが干渉しないように締め付け位置を簡単に変更することが可能。

●防震対策

ベース板やL型ブラケットとステージ本体を取り付ける4ヶ所の六角穴付ボルトは、粘弾性材の塗布により機械・装置からの震動を減衰させてネジの緩みを防止。

●自在な取付方向

XZ・XYZなどの複合的なステージも、取付方向を自在に組み合わせ可能。

型番リスト

表示件数

型番

XYJK-40

XYJK-60

XYJK-90

X軸移動量（範囲）

(mm)

Y軸移動量（範囲）

(mm)

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

ストローク(X距離)

(mm)

ストローク(Y距離)

(mm)

テーブル真直度

(μm)

テーブル平行度

(μm)

RoHS?

最小発注数量

±10.1～30.0	±10.1～30.0	5.1～30.0	41～60	～25	42	24.8	24.5	±12	±12	20	25	10	1個
±10.1～30.0	±10.1～30.0	30.1～50.0	41～60	26～40	60	40	34.3	±21	±21	30	30	10	1個
±30.1～	±30.1～	30.1～50.0	61～90	26～40	90	40	34.3	±35	±35	30	30	10	1個

通常単価(税別) (税込単価)	通常出荷日

32,546円29,942円 ( 32,936円 )	5日目
33,334円 ( 36,667円 )	5日目
39,437円 ( 43,381円 )	5日目

詳細情報

基本情報

基本情報

【特長】・強化クランプレバー：強化クランプレバーは市販の六角穴付きボルトを応用しているため、ねじ足の長さを変えたり、レバーが干渉しないように締め付け位置を簡単に変更することが可能です。・防震対策：ベース板やL型ブラケットとステージ本体を取り付ける4ヶ所の六角穴付きボルトは、粘弾性材の塗布により機械・装置からの震動を減衰させてねじの緩みを防止します。・自在な取り付け方向：XZ・XYZなどの複合的なステージも、取り付け方向を自在に組み合わせ可能です。

カタログ

商品TOP

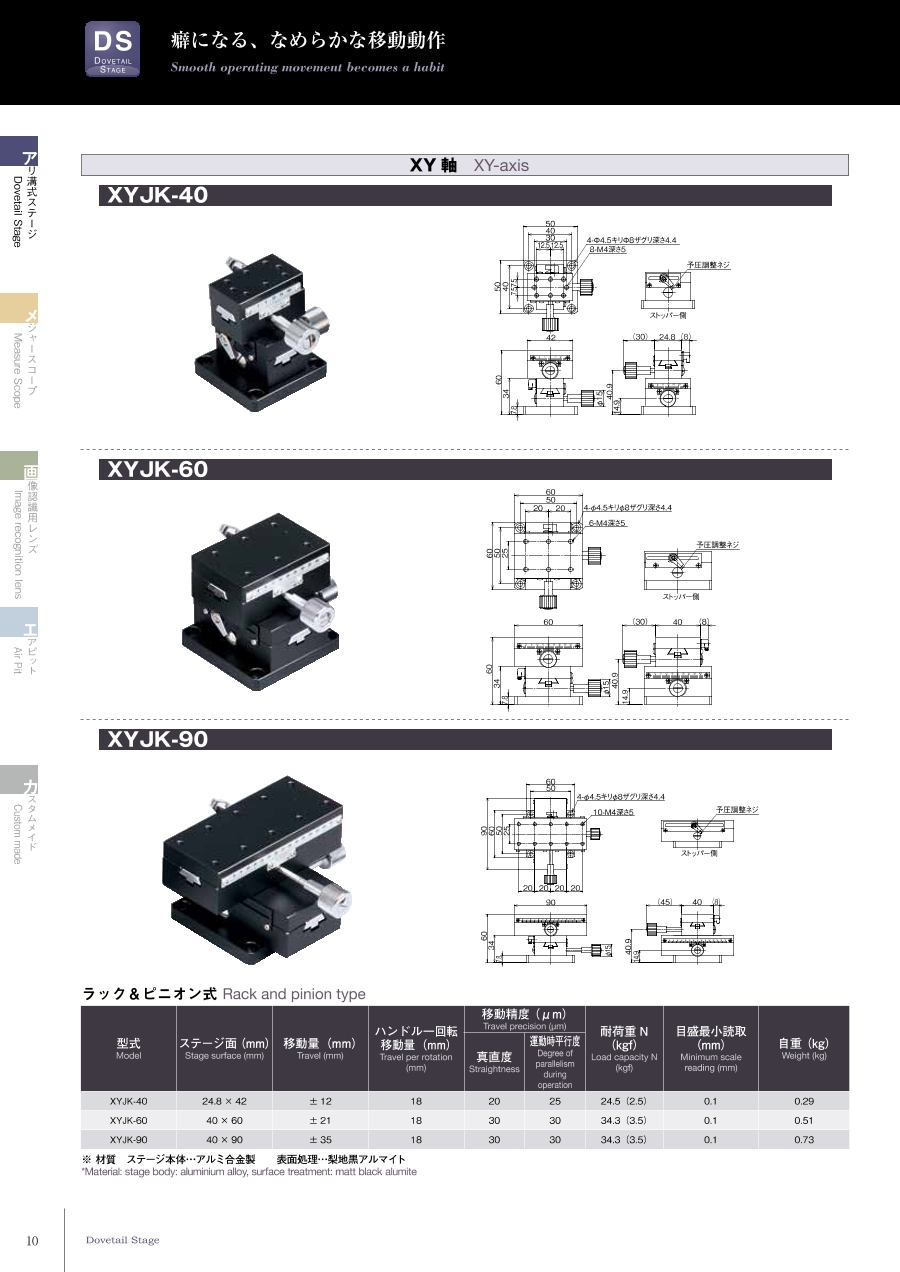

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
