リバーシブルステージ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 56,899円51,209円
- 税込単価
- 62,589円56,330円
【特長】表と裏が異なる形状のステージ面や、目盛板・クランプレバーの前後左右の組...
詳細情報を確認する- 送り方式
- ハンドル
- 移動ガイド
- アリ溝
- X軸移動量（範囲） (mm)
- ±10.1～30.0
- Y軸移動量（範囲） (mm)
- ±10.1～30.0
- 耐荷重（範囲） (N)
- 30.1～50.0
- テーブル長さ （範囲） (mm)
- 41～60
- テーブル幅 （範囲） (mm)
- 41～60
- 高さ（範囲） (mm)
- 50.1～60.0
- テーブル材質
- アルミニウム合金
- テーブルサイズ(長さ) L (mm)
- 60
- テーブルサイズ(幅) W (mm)
- 60
- 耐荷重 (N)
- 39.2
- ストローク(X距離) (mm)
- ±12
- ストローク(Y距離) (mm)
- ±12
- テーブルサイズ(厚み) H (mm)
- 58
- 透過穴(テーブルセンタ穴)
- あり
- テーブル真直度 (μm)
- 30
- テーブル平行度 (μm)
- 30
- クランプ
- クランプレバー
- テーブル表面処理
- 梨地黒アルマイト
閲覧中の商品と併せてご検討ください

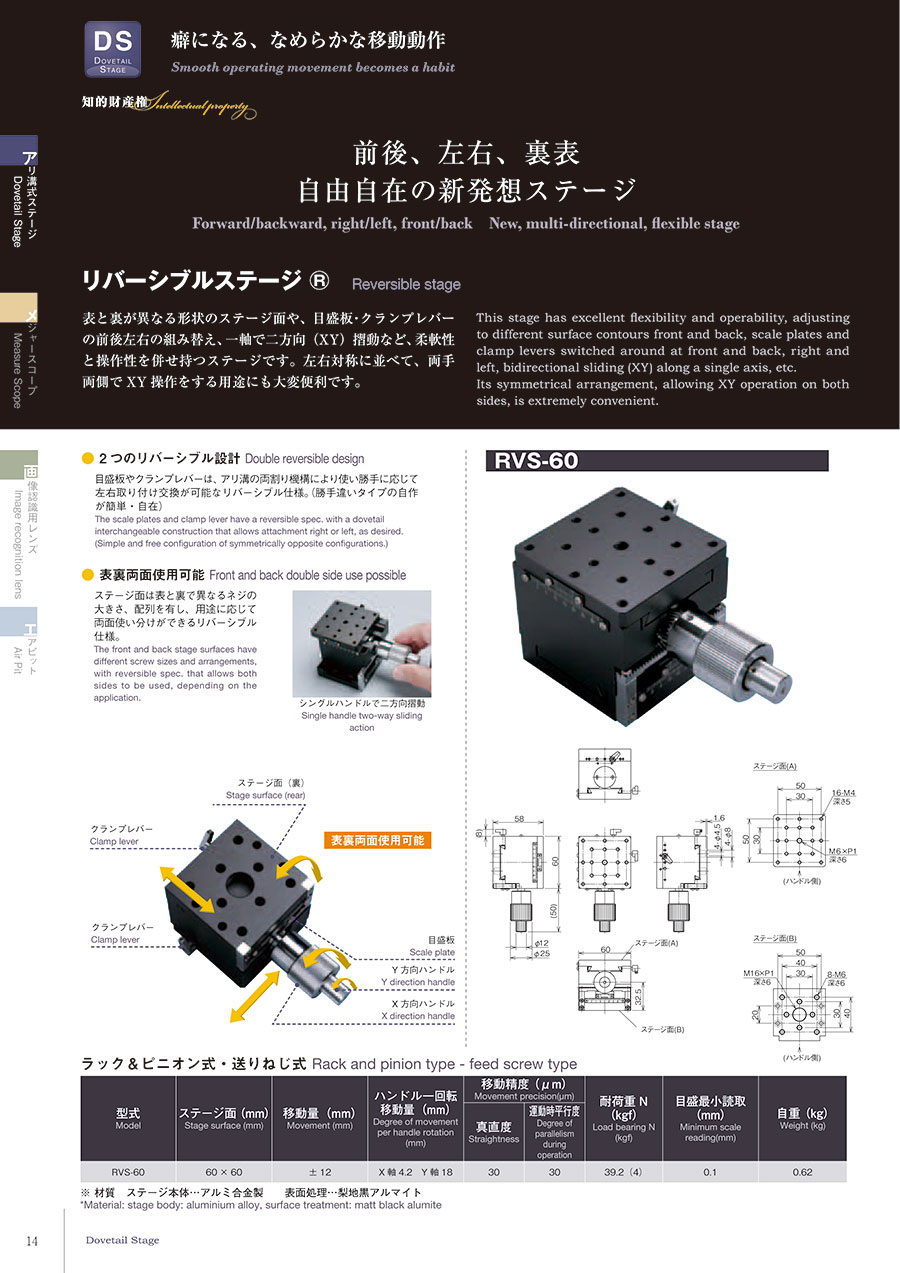

RVS-60の仕様・寸法情報
商品情報
外形図
製品仕様
- 目盛板やクランプレバーは、アリ溝の両割機構により使い勝手に応じて左右取り付け交換が可能なリバーシブル仕様。勝手違いタイプの自作が簡単・自在）
●表裏両面使用可能
- ステージ面は表と裏で異なるネジの大きさ、配列を有し、用途に応じて両面使い分けできるリバーシブル仕様。
シングルハンドルで二方向摺動
ラック&ピニオン式・送りねじ式
| 型番 | ステージ面 （mm） | 移動量 （mm） | ハンドル一回転 移動量（mm） | 移動精度（μm） | 耐荷重N （kgf） | 目盛最小読取 （mm） | 自重 （kg） | |
|---|---|---|---|---|---|---|---|---|
| 真直度 | 運動時平行度 | |||||||
| RVS-60 | 60×60 | ±12 | X軸4.2 Y軸18 | 30 | 30 | 39.2（4） | 0.1 | 0.62 |
※材質：ステージ本体…アルミ合金製、表面処理…梨地黒アルマイト
商品特長詳細
表と裏が異なる形状のステージ面や、目盛板・クランプレバーの前後左右の組み替え、一軸で二方向（XY）摺動など、柔軟性と操作性を併せ持つステージです。左右対称に並べて、両手両側でXY操作そする用途にも大変便利です。
詳細情報
基本情報
【特長】表と裏が異なる形状のステージ面や、目盛板・クランプレバーの前後左右の組み替え、一軸で二方向（XY）摺動など、柔軟性と操作性を併せ持つステージです。左右対称に並べて、両手両側でXY操作そする用途にも大変便利です。
