スライド操作式アリ溝ステージ ZMＢシリーズ 長方形タイプ

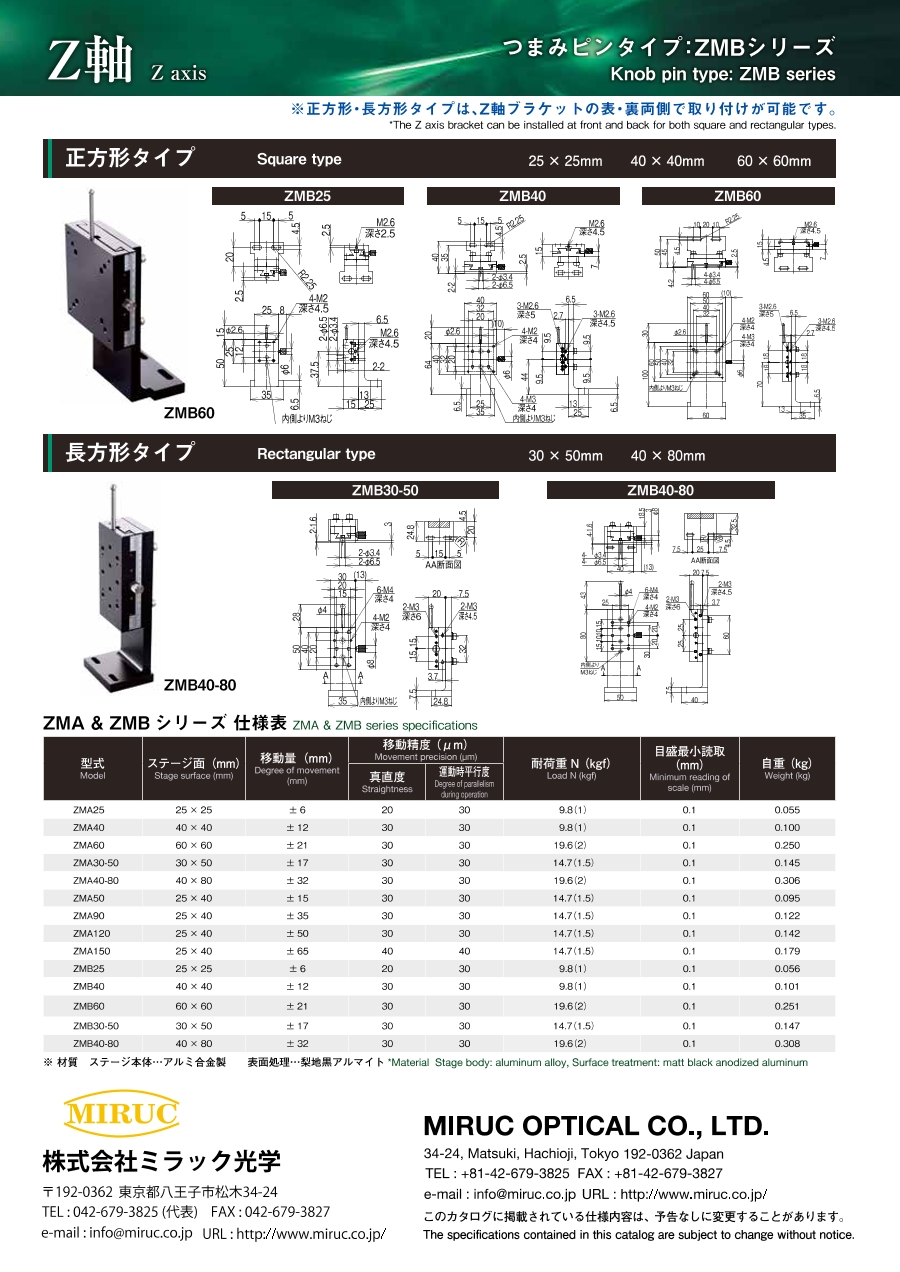

外形図

ZMB30-50

ZMB40-80

※長方形タイプは、Z軸ブラケットの表・裏両側で取り付けが可能です。

製品仕様

材質

• ステージ本体：アルミ合金製
• 表面処理：梨地黒アルマイト

製品仕様

商品特長詳細

1. 高精度で30%～50%のプライスダウンを実現

部品点数と組立工数の削減により、大幅なプライスダウンを実現しました。品質はもちろんMADE IN JAPAN。
特許権・意匠権も取得したミラック光学のオリジナル商品です。

2. 薄型・軽量・素早い動きで抜群の操作性

正方形タイプは厚さ15mm、長方形・スリムロングタイプは厚さ20mmの薄型仕様。
軽量化を図り、簡単なスライド操作で素早く摺動します。

3. ハンドルレス・工具レスという新発想

4. 摺動ブロックは表と裏・両方から取付可能

摺動ブロックが取り外せるため、摺動ブロックの裏側からもワークや治具の取り付けが可能です。

5. 検査装置などへの組み込みに最適

検査装置などでは、こうしたステージで初期の位置決め微調整をし、ストッパーネジで固定した後はほとんどそのままの状態で使い続け、実際の微調整はわずかしか行わないことが多く見受けられます。この商品群はこうした用途に最適で、簡単な操作と大幅なプライスダウンで装置産業などの作業工程の改善・コストダウンに貢献いたします。
