ミラック光学

スライド操作式アリ溝ステージ ZMAシリーズスリムロングタイプ

カタログ |

数量スライド割引

通常単価(税別): 16,013円～19,299円

税込単価: 17,614円～21,229円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミラック光学

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミラック光学

通常出荷日：5 日目

【特長】・高精度で30％～50％のプライスダウンを実現・薄型・軽量・素早い動き...

ステージ面
垂直
送り方式
送り用ツマミ
移動ガイド
アリ溝
耐荷重（範囲） (N)
5.1～30.0
テーブル長さ（範囲） (mm)
～25
テーブル幅（範囲） (mm)
26～40
テーブル材質
アルミニウム合金
テーブルサイズ(長さ) L (mm)
40
テーブルサイズ(幅) W (mm)
25
耐荷重 (N)
14.7
テーブルサイズ(厚み) H (mm)
20
透過穴(テーブルセンタ穴)
なし
送りツマミ位置
全軸センタ
クランプ
なし
テーブル表面処理
梨地黒アルマイト
ステージ面 (mm)
25×40

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ZMA50

ZMA90

ZMA120

ZMA150

製品仕様

材質

ステージ本体：アルミ合金製
表面処理：梨地黒アルマイト

規格表

型番リスト

表示件数

型番

移動量（範囲）

(mm)

ストローク(Z距離)

(mm)

テーブル真直度

(μm)

テーブル平行度

(μm)

RoHS?

最小発注数量

±10.1～30.0	±15	30	30	10	1個
±30.1～	±35	30	30	10	1個
±30.1～	±50	30	30	10	1個
±30.1～	±65	40	40	10	1個

通常単価(税別) (税込単価)	通常出荷日

16,013円 ( 17,614円 )	5日目
16,377円 ( 18,015円 )	5日目
16,689円 ( 18,358円 )	5日目
19,299円 ( 21,229円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・高精度で30％～50％のプライスダウンを実現
・薄型・軽量・素早い動きで抜群の操作性
・ハンドルレス・工具レスという新発想
・摺動ブロックは表と裏・両側から取付可能
・検査装置などへの組み込みに最適

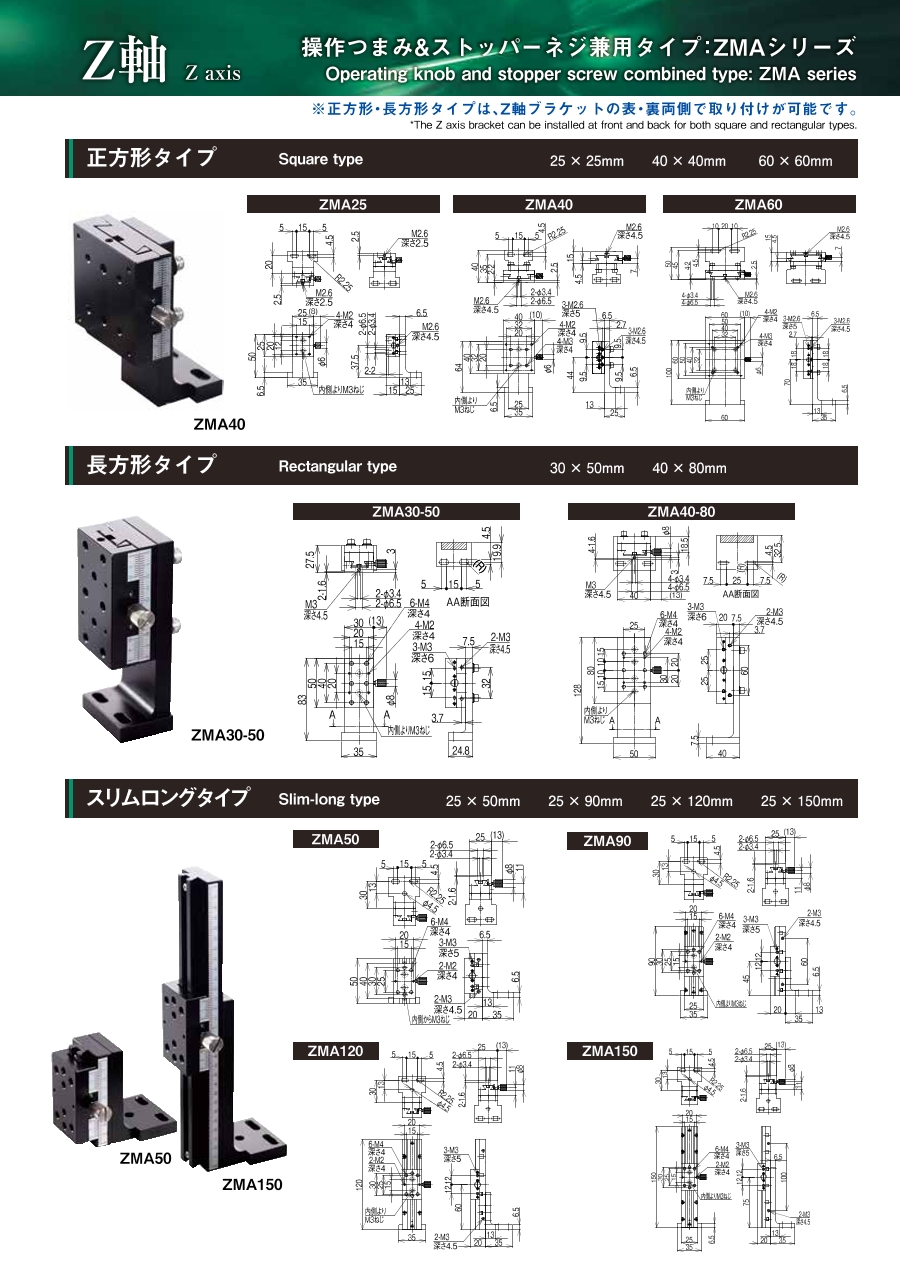

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
