フロントロックステージ（Z軸）
- 通常単価(税別)
- 15,613円
- 税込単価
- 17,174円
通常出荷日：在庫品1日目当日出荷可能
ミニチュアステージの常識を変える。【特長】・通常のミニチュアステージはガタがあったりバネ式でギシギシ動...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
FR-Zの仕様・寸法情報
ステージ面
垂直
送り方式
送りねじ
移動ガイド
アリ溝
移動量（範囲）(mm)
～±10.0
耐荷重（範囲）(N)
5.1～30.0
テーブル長さ（範囲）(mm)
～25
テーブル幅（範囲）(mm)
～25
テーブル材質
[アルミニウム] アルミニウム合金
テーブルサイズ(長さ) L(mm)
25
テーブルサイズ(幅) W(mm)
25
耐荷重(N)
9.8
ストローク(Z距離)(mm)
±8
テーブルサイズ(厚み) H(mm)
20
透過穴(テーブルセンタ穴)
なし
テーブル真直度(μm)
20
テーブル平行度(μm)
20
送りツマミ位置
全軸センタ
クランプ
なし
商品情報
外形図
製品仕様
材質
- ステージ本体：アルミ合金製
- 表面処理：梨地黒アルマイト
製品仕様
送りねじ式
| ステージ面 （mm） | 移動量 （mm） | ハンドル一回転 移動量（mm） | 移動精度（μm） | 耐荷重 N （kgf） | 目盛最小 読取 （mm） | 自重 （kg） | |
|---|---|---|---|---|---|---|---|
| 真直度 | 運動時平行度 | ||||||
| 25×25 | ±8 | 0.5 | 20 | 20 | 9.8（1.0） | 1.0 | 0.04 |
使用例
フロントロック
詳細情報
基本情報
ミニチュアステージの常識を変える。
【特長】
・通常のミニチュアステージはガタがあったりバネ式でギシギシ動く欠点がありますが、フロントロックステージはミニチュアサイズでありながらガタが一切なく、極めてなめらかでスムーズな摺動を実現しました。
・また、ハンドルの根本部分で固定ができるストッパー機能を標準装備し、操作性も抜群です。

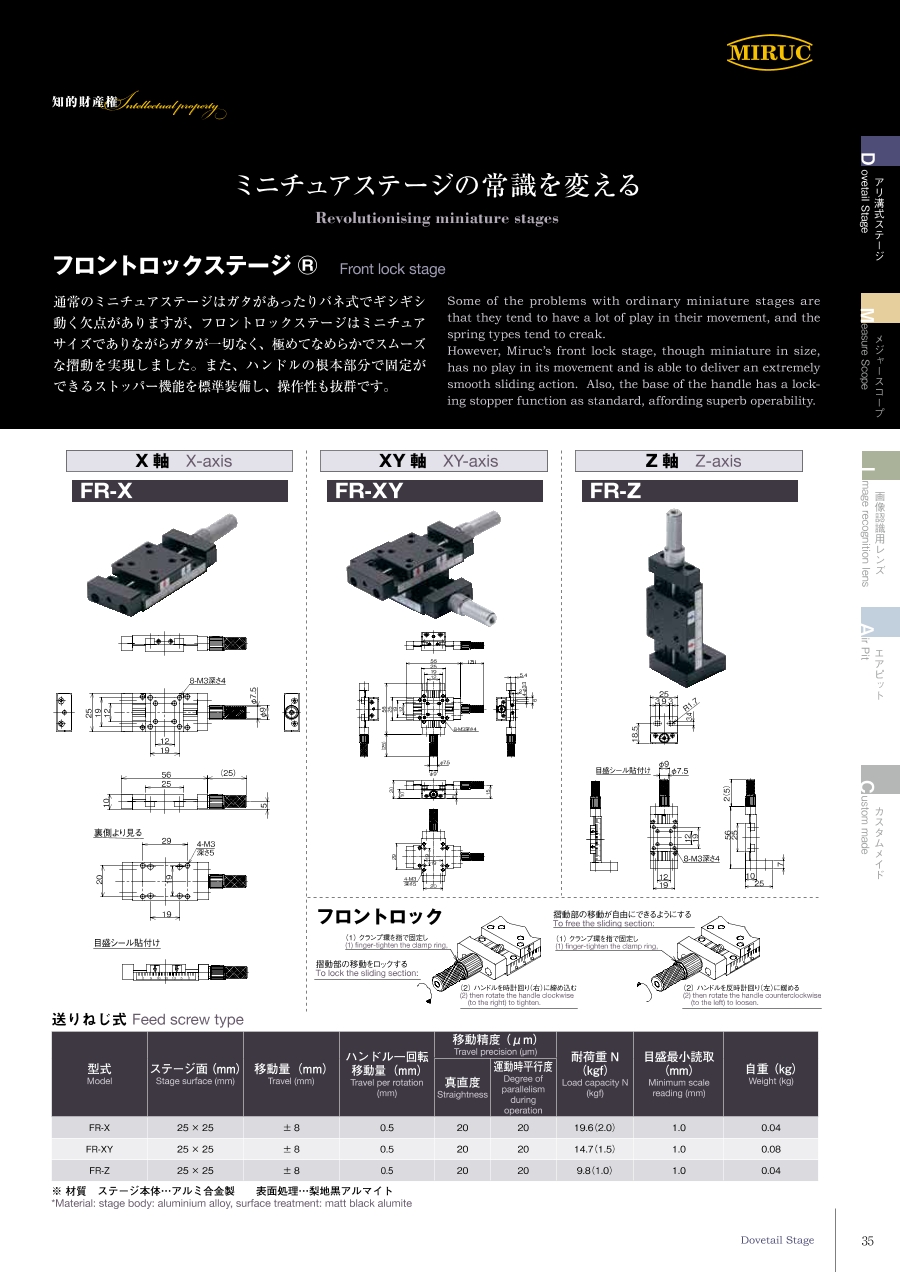

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。フロントロックステージ（Z軸）の型番FR-Zのページです。
型番FR-Zに関する仕様情報を記載しております。
