ミラック光学

セミオーダーステージ（ハンドル延長タイプZ軸）

カタログ |

通常単価(税別): 29,397円～36,615円

税込単価: 32,337円～40,277円

通常出荷日：5日目

【特長】自由自在の着せ替えステージ（ハンドル延長タイプZ軸）です。送り方式はラック&ピニオンと...

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

送り方式

移動量（範囲）

(mm)

テーブル長さ（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

ストローク(Z距離)

(mm)

送りツマミ位置

ステージ面

(mm)

RoHS?

最小発注数量

ラック&ピニオン	±10.1～30.0	41～60	50	30	12.25	±17	全軸サイド	50×30	10	1個
ラック&ピニオン	±30.1～	61～90	80	40	17.15	±32	全軸サイド	80×40	10	1個
ラック&ピニオン	±30.1～	91～120	120	40	17.15	±52	全軸サイド	120×40	10	1個
送りねじ	±10.1～30.0	41～60	50	30	12.25	±16	全軸センタ	50×30	10	1個
送りねじ	±10.1～30.0	61～90	80	40	17.15	±30	全軸センタ	80×40	10	1個

通常単価(税別) (税込単価)	通常出荷日

29,397円 ( 32,337円 )	5日目
33,334円 ( 36,667円 )	5日目
36,615円 ( 40,277円 )	5日目
29,899円 ( 32,889円 )	5日目
34,121円 ( 37,533円 )	5日目

詳細情報

基本情報

基本情報

【特長】自由自在の着せ替えステージ（ハンドル延長タイプZ軸）です。送り方式はラック&ピニオンと送りねじからお選びいただけます。

カタログ

商品TOP

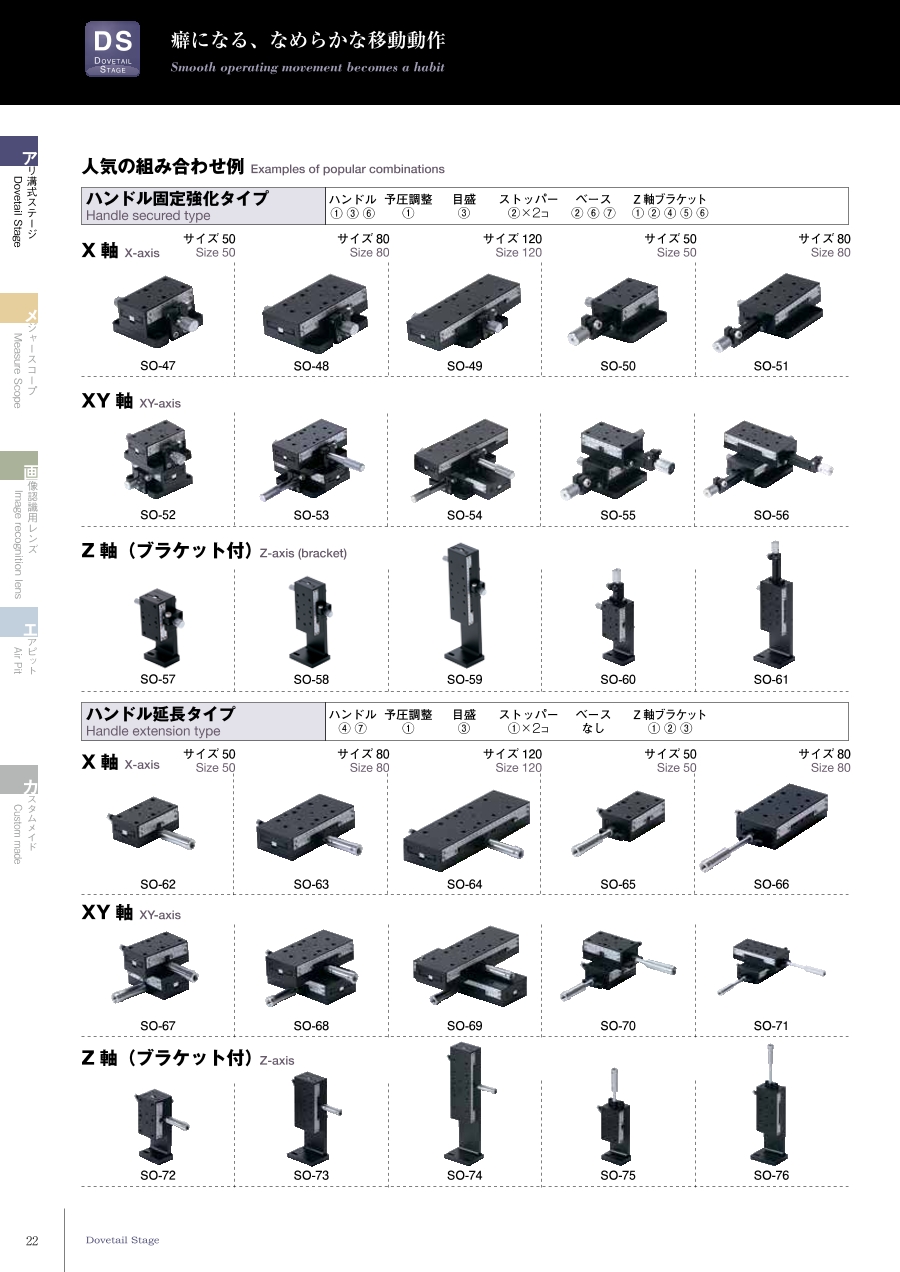

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
