ミラック光学

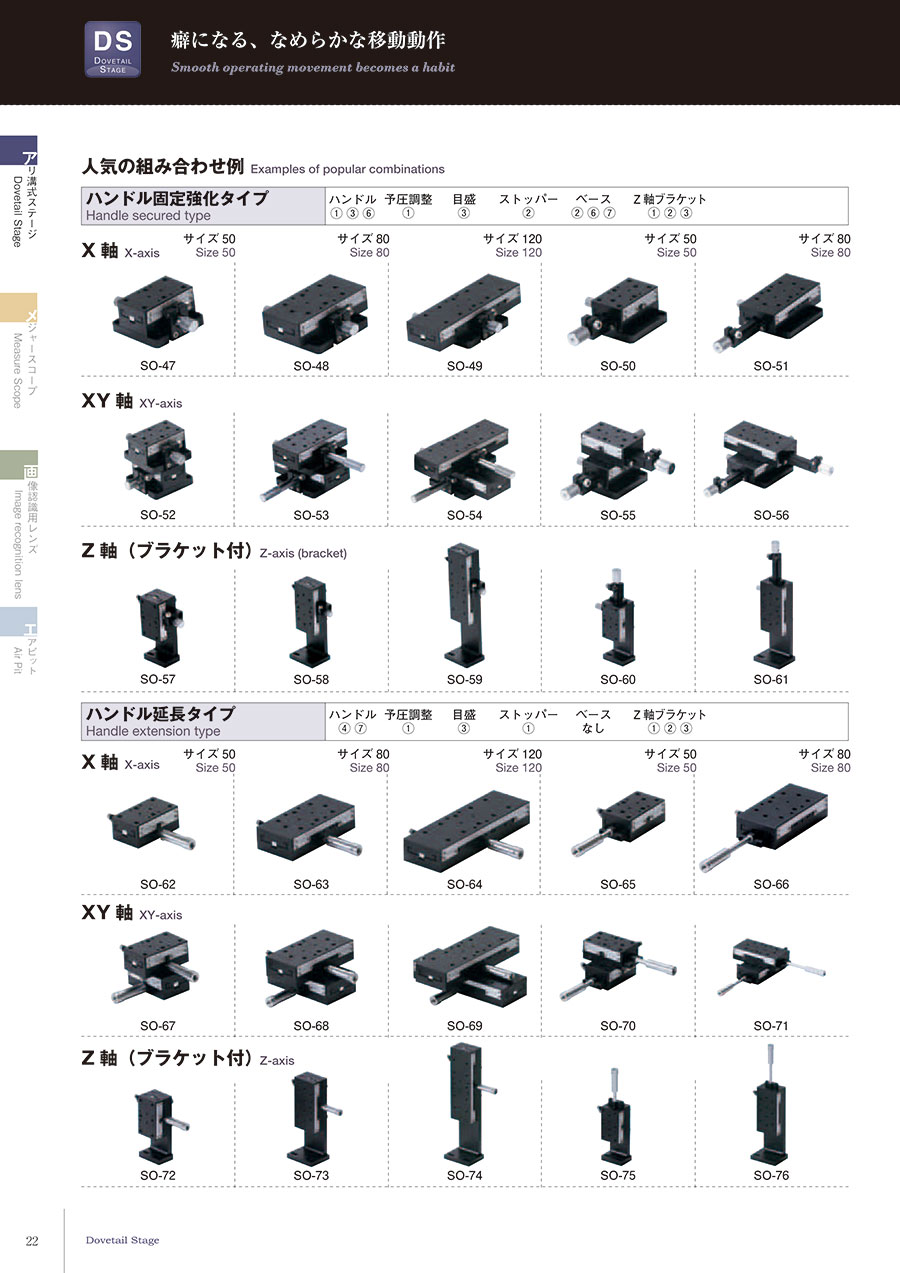

セミオーダーステージ（ハンドル固定強化タイプZ軸）

セミオーダーステージ（ハンドル固定強化タイプZ軸）
  • 一部SALE 2026/01/31まで
通常単価(税別)
31,890円～39,899円特別価格
税込単価
35,079円～43,889円特別価格

【特長】自由自在の着せ替えステージ（ハンドル固定強化タイプZ軸）です。送り方式...

詳細情報を確認する
  • ステージ面
    垂直
  • 移動ガイド
    アリ溝
  • 耐荷重（範囲） (N)
    5.1～30.0
  • テーブル幅（範囲） (mm)
    26～40
  • テーブル材質
    アルミニウム合金
  • テーブルサイズ(厚み) H (mm)
    28.5
  • 透過穴(テーブルセンタ穴)
    なし
  • クランプ
    なし
  • テーブル表面処理
    梨地黒アルマイト
未確定：候補が5型番あります。
数量：

型番リスト

表示件数
  • 1
    • 型番
    SO-57
    SO-58
    SO-59
    SO-60
    SO-61

    送り方式

    移動量（範囲）

    (mm)

    テーブル長さ（範囲）

    (mm)

    テーブルサイズ(長さ) L

    (mm)

    テーブルサイズ(幅) W

    (mm)

    耐荷重

    (N)

    ストローク(Z距離)

    (mm)

    送りツマミ位置

    ステージ面

    (mm)

    		RoHS?最小発注数量
    ラック&ピニオン
    ±10.1～30.0
    41～60
    50
    30
    12.25
    ±17
    全軸サイド
    50×30
    10
    1個
    ラック&ピニオン
    ±30.1～
    61～90
    80
    40
    17.15
    ±32
    全軸サイド
    80×40
    10
    1個
    ラック&ピニオン
    ±30.1～
    91～120
    120
    40
    17.15
    ±52
    全軸サイド
    120×40
    10
    1個
    送りねじ
    ±10.1～30.0
    41～60
    50
    30
    12.25
    ±16
    全軸センタ
    50×30
    10
    1個
    送りねじ
    ±10.1～30.0
    61～90
    80
    40
    17.15
    ±30
    全軸センタ
    80×40
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    31,890円29,338円
    ( 32,272円 )
    5日目
    35,827円32,960円
    ( 36,256円 )
    5日目
    39,899円35,909円
    ( 39,500円 )
    5日目
    33,990円31,270円
    ( 34,397円 )
    5日目
    37,899円34,109円
    ( 37,520円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    【特長】自由自在の着せ替えステージ（ハンドル固定強化タイプZ軸）です。送り方式はラック&ピニオンと送りねじからお選びいただけます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
