ミラック光学

セミオーダーステージ（標準薄型Z軸）

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 28,741円～35,899円特別価格

税込単価: 31,615円～39,489円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミラック光学

通常出荷日：5 日目

【特長】自由自在の着せ替えステージ（標準薄型Z軸）です。送り方式はラック&am...

ステージ面
垂直
移動ガイド
アリ溝
耐荷重（範囲） (N)
5.1～30.0
テーブル幅（範囲） (mm)
26～40
テーブル材質
アルミニウム合金
テーブルサイズ(厚み) H (mm)
28.5
透過穴(テーブルセンタ穴)
なし
クランプ
なし
テーブル表面処理
梨地黒アルマイト

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

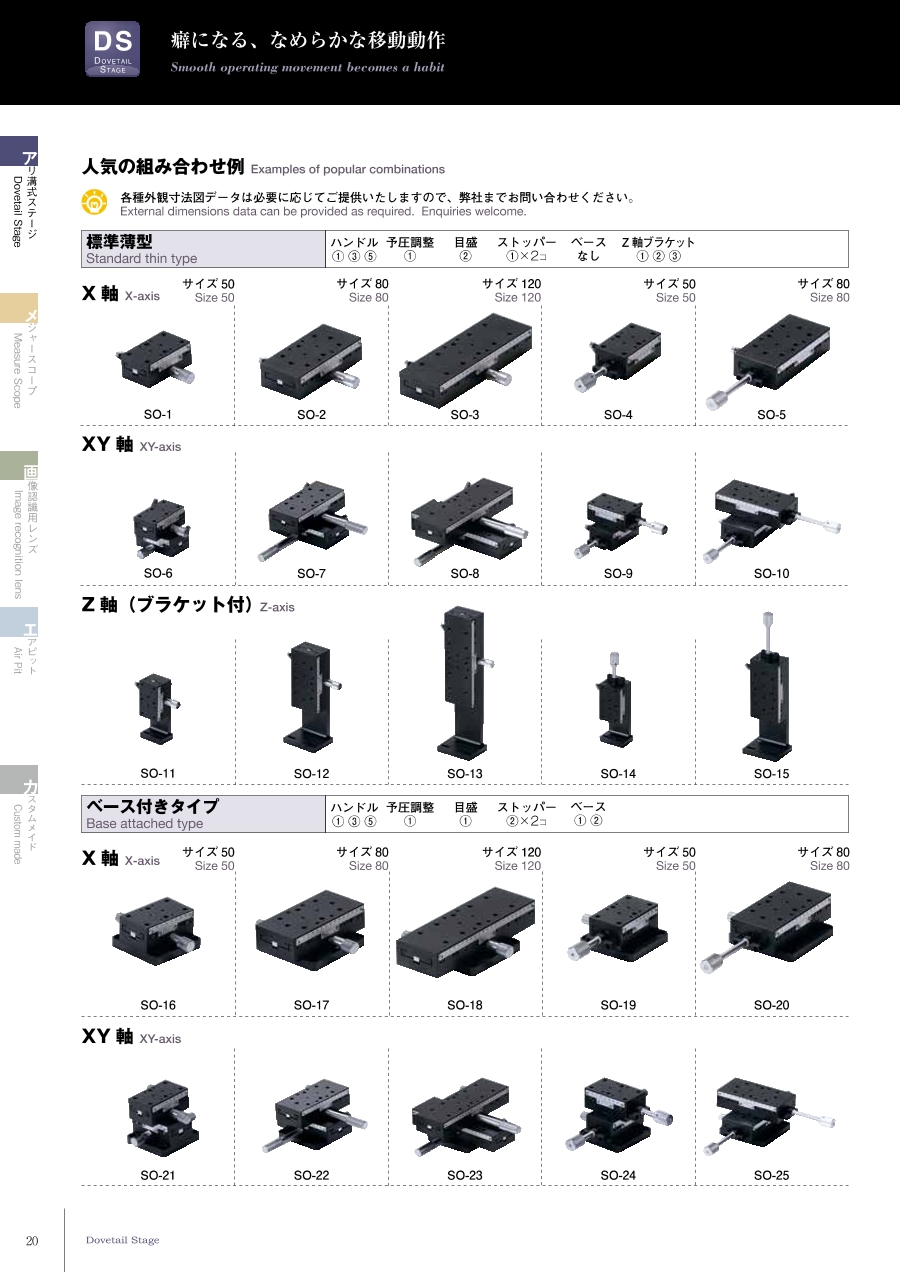

ブラケット付

SO-11（サイズ：50）

SO-12（サイズ：80）

SO-13（サイズ：120）

SO-14（サイズ：50）

SO-15（サイズ：80）

ハンドル

〈ラック&ピニオン式用〉

（1）通常タイプ（φ10）

（3）長いタイプ（φ10）

サイズ80・120のXY軸には、ハンドル操作性が良いことから（3）をご利用ください。

〈送りねじ式用（φ12）〉

（5）通常タイプ：サイズ50・80用

ラック&ピニオン式用押しメタル（予圧調整）

（1）ドライバーでの調整用

目盛

（2）中心振り分けタイプ

ストッパー

（1）強く締められるストッパー

Z軸ブラケット

（1）サイズ50用

（2）サイズ80用

（3）サイズ120用

型番リスト

表示件数

型番

送り方式

移動量（範囲）

(mm)

テーブル長さ（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

ストローク(Z距離)

(mm)

送りツマミ位置

ステージ面

(mm)

RoHS?

最小発注数量

ラック&ピニオン	±10.1～30.0	41～60	50	30	12.25	±17	全軸サイド	50×30	10	1個
ラック&ピニオン	±30.1～	61～90	80	40	17.15	±32	全軸サイド	80×40	10	1個
ラック&ピニオン	±30.1～	91～120	120	40	17.15	±52	全軸サイド	120×40	10	1個
送りねじ	±10.1～30.0	41～60	50	30	12.25	±16	全軸センタ	50×30	10	1個
送りねじ	±10.1～30.0	61～90	80	40	17.15	±30	全軸センタ	80×40	10	1個

通常単価(税別) (税込単価)	通常出荷日

28,741円26,441円 ( 29,085円 )	5日目
32,678円30,063円 ( 33,069円 )	5日目
35,899円 ( 39,489円 )	5日目
29,899円27,507円 ( 30,258円 )	5日目
33,859円31,150円 ( 34,265円 )	5日目

詳細情報

基本情報

基本情報

【特長】自由自在の着せ替えステージ（標準薄型Z軸）です。送り方式はラック&ピニオンと送りねじからお選びいただけます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
