メカニカル部品技術窓口
熟練の技ステージ（Z軸）
- 通常単価(税別)
- 21,669円～25,976円
- 税込単価
- 23,836円～28,574円
通常出荷日：5日目
職人の微細な手作業から生まれるなめらかな摺動と高耐久性。【特長】・熟練の技によるアリ溝の摺り合わせ技術...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
ZJK-40
ZJK-60
ZJK-90
製品仕様
材質
- ステージ本体：アルミ合金製
- 表面処理：梨地黒アルマイト
- 付属ネジ：M4×12 座金付き六角穴付ボルト2ケ 構造用合金鋼製 黒色酸化鉄被膜
製品仕様
ラック&ピニオン式
| 型番 | ステージ面 （mm） | 移動量 （mm） | ハンドル一回転 移動量（mm） | 移動精度（μm） | 耐荷重 N （kgf） | 目盛最小 読取 （mm） | 自重 （kg） | |
|---|---|---|---|---|---|---|---|---|
| 真直度 | 運動時平行度 | |||||||
| ZJK-40 | 24.8×42 | ±12 | 18 | 20 | 25 | 14.7（1.5） | 0.1 | 0.17 |
| ZJK-60 | 40×60 | ±21 | 18 | 30 | 30 | 19.6（2.0） | 0.1 | 0.33 |
| ZJK-90 | 40×90 | ±35 | 18 | 30 | 30 | 19.6（2.0） | 0.1 | 0.45 |
詳細情報
基本情報
職人の微細な手作業から生まれるなめらかな摺動と高耐久性。
【特長】
・熟練の技によるアリ溝の摺り合わせ技術で高品質・低価格を実現しました。なめらかな摺動と、高耐久性が特長です。
・また、クランプレバーの採用により固定保持力もアップし、レバーの位置方向セットも自在です。
・ボルトネジ固定部は、粘弾性材塗布により震動や衝撃を吸収・減衰させて、ネジの緩みを防止します。

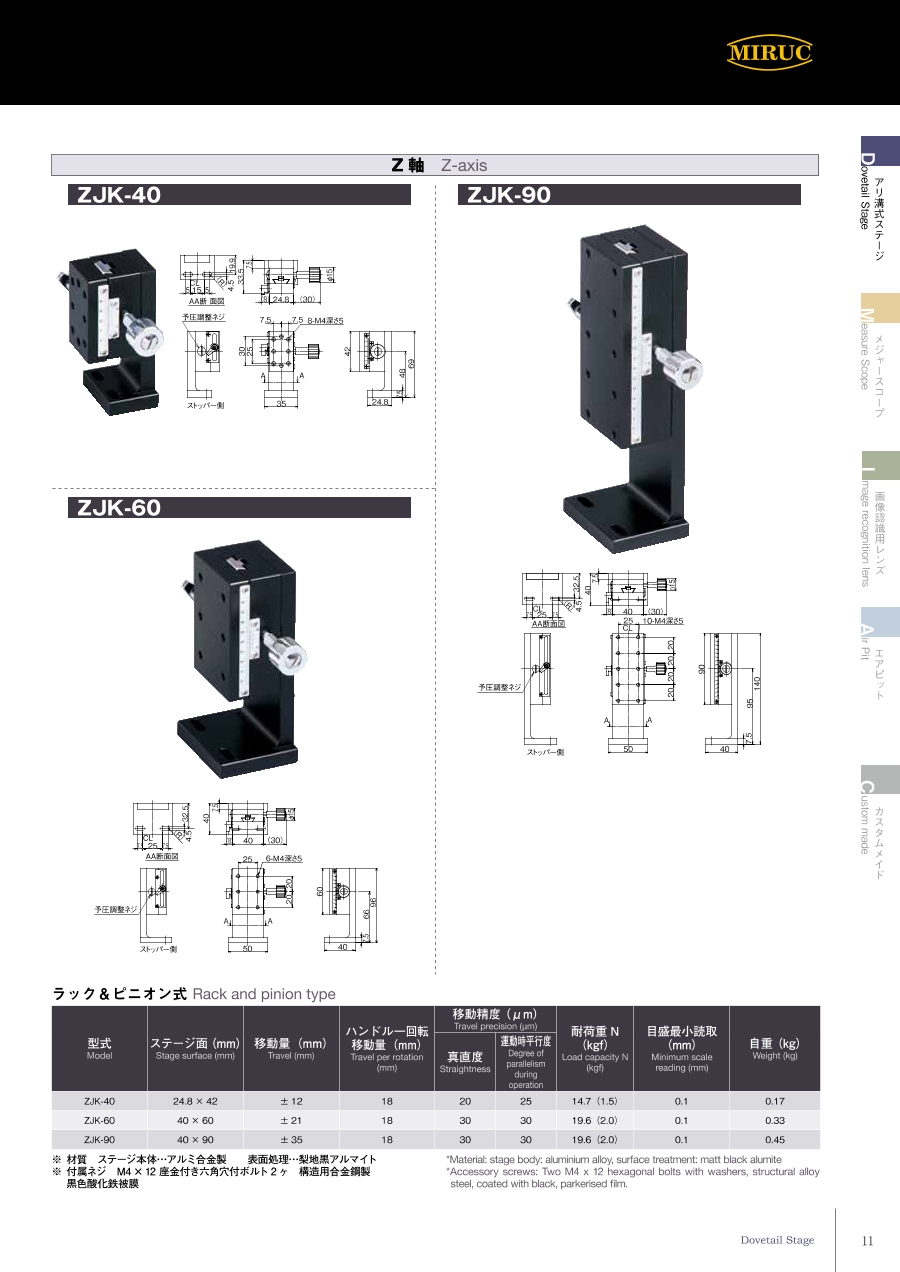

カタログ
熟練の技ステージ（Z軸）のレビュー
この商品のレビューはありません
