フロントロックステージ（X軸）
- 通常単価(税別)
- 13,899円
- 税込単価
- 15,289円
ミニチュアステージの常識を変える。【特長】・通常のミニチュアステージはガタがあ...
詳細情報を確認する
閲覧中の商品と併せてご検討ください
－閉じる
FR-Xの仕様・寸法情報
種類
本体
送り方式
送りねじ
移動ガイド
アリ溝
移動量（範囲）(mm)
～±10.0
耐荷重（範囲）(N)
5.1～30.0
テーブル長さ（範囲）(mm)
～25
テーブル幅（範囲）(mm)
～25
高さ（範囲）(mm)
～15.0
テーブル材質
アルミニウム
テーブル表面処理
梨地黒アルマイト
耐荷重N(kgf)
19.6
ステージ面(mm)
25 × 25
移動量(mm)
± 8
ハンドル一回転移動量(mm)
0.5
商品情報
外形図
製品仕様
材質
- ステージ本体：アルミ合金製
- 表面処理：梨地黒アルマイト
製品仕様
送りねじ式
| ステージ面 （mm） | 移動量 （mm） | ハンドル一回転 移動量（mm） | 移動精度（μm） | 耐荷重 N （kgf） | 目盛最小 読取 （mm） | 自重 （kg） | |
|---|---|---|---|---|---|---|---|
| 真直度 | 運動時平行度 | ||||||
| 25×25 | ±8 | 0.5 | 20 | 20 | 19.6 | 1.0 | 0.04 |
使用例
フロントロック
詳細情報
基本情報
ミニチュアステージの常識を変える。
【特長】
・通常のミニチュアステージはガタがあったりバネ式でギシギシ動く欠点がありますが、フロントロックステージはミニチュアサイズでありながらガタが一切なく、極めてなめらかでスムーズな摺動を実現しました。
・また、ハンドルの根本部分で固定ができるストッパー機能を標準装備し、操作性も抜群です。

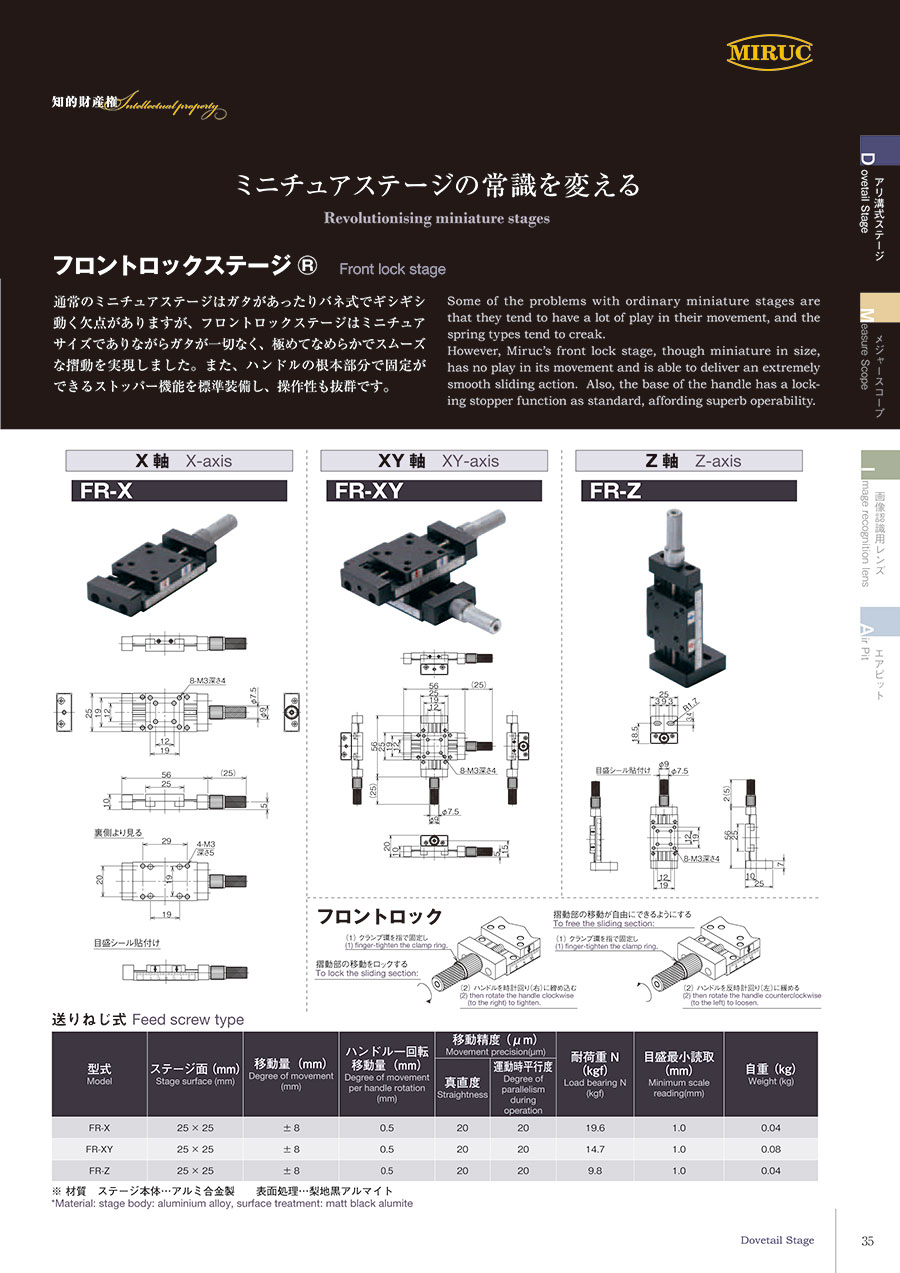

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。フロントロックステージ（X軸）の型番FR-Xのページです。
型番FR-Xに関する仕様情報を記載しております。
