スケルトンステージ
- 通常単価(税別)
- 21,319円～23,688円
- 税込単価
- 23,451円～26,057円
金属製では対応できないシーンに最適なオール樹脂製のスライドユニット
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質
- アクリル
- ポリカーボネート
- ポリアセタール
製品仕様
ラック&ピニオン式
| 型番 | ステージ面 （mm） | 移動量 （mm） | ハンドル一回転 移動量（mm） | 移動精度（μm） | 耐荷重 N （kgf） | 目盛最小 読取 （mm） | 自重 （kg） | |
|---|---|---|---|---|---|---|---|---|
| 真直度 | 運動時平行度 | |||||||
| SK-60C SK-60R SK-60B SK-60Y | 40×60 | ±21 | 18 | 30 | 30 | 19.6（2.0） | 0.1 | 0.11 |
カラーバリエーション
商品特長詳細
オール樹脂製のスケルトンステージは、従来の金属製アリ溝式ステージでは重かったり、アルマイト処理によるガスの発生やグリスに不純物が混入して摺動不良を引き起こす危険があるなど、金属製では対応できなかった使用用途に最適なスライドユニットです。
グリスレス
樹脂が持つ自己潤滑性により、グリスを使わずに滑らかな摺動を実現。
粉塵や水蒸気が舞う環境などでも使用可能。メンテナンスフリー。
防錆性
機構部品が全て樹脂製であるため、水や塩水などにぬれても錆びない。
非磁性
磁性を持たないため、磁気を嫌う用途に最適。
耐候性
水中や海水・屋外でも使用可能。
超軽量
アルミ製と比べて1/2以下の軽さ。
スケルトンカラー
重要度・危険度など、用途に応じて色による識別が可能。美観も演出。

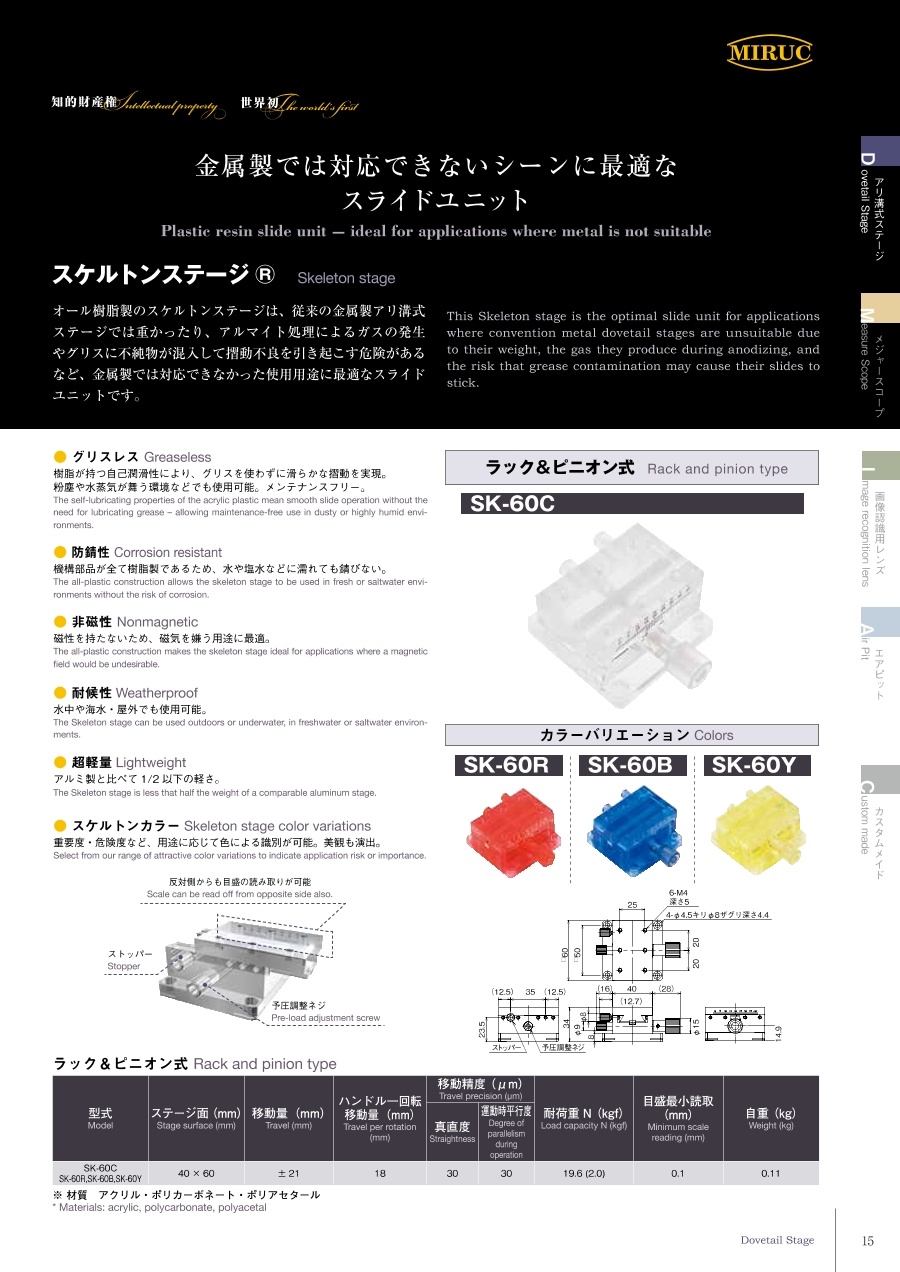

カタログ
