ロングステージ（X軸）
- 通常単価(税別)
- 21,400円～31,628円
- 税込単価
- 23,540円～34,791円
軽量・スリム・長ストローク。【特長】・ロングステージは、アルミ合金製で、軽量・スリム・長ストロークのス...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

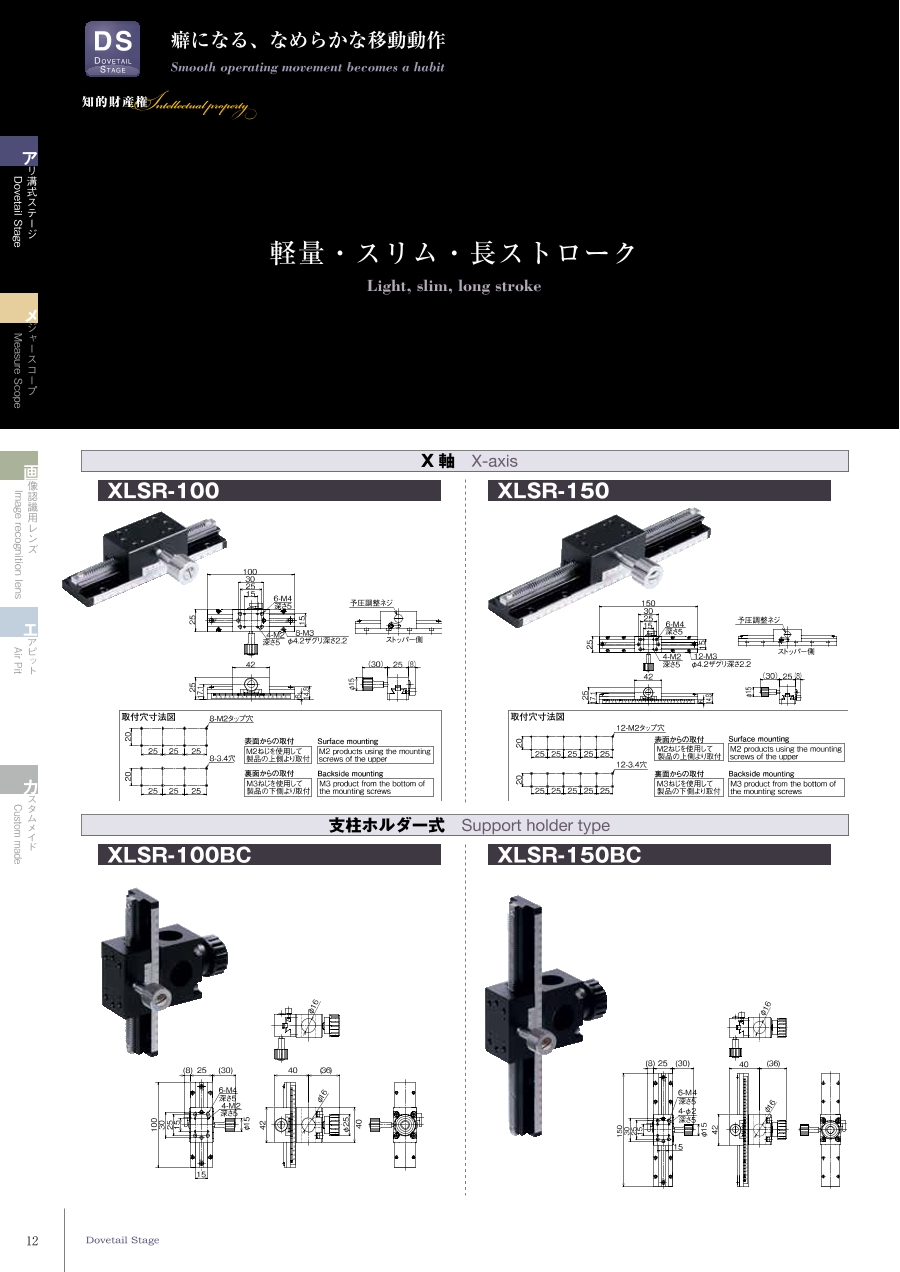

外形図
X軸
XLSR-100
XLSR-150
支柱ホルダー式
XLSR-100BC
XLSR-150BC
製品仕様
材質
- ステージ本体：アルミ合金製
- 表面処理：梨地黒アルマイト
製品仕様
ラック&ピニオン式
| 型番 | ステージ面 （mm） | 移動量 （mm） | ハンドル一回転 移動量（mm） | 移動精度（μm） | 耐荷重 N （kgf） | 目盛最小 読取 （mm） | 自重 （kg） | |
|---|---|---|---|---|---|---|---|---|
| 真直度 | 運動時平行度 | |||||||
| XLSR-100 | 25×42 | ±40 | 18 | 30 | 30 | 29.4（3） | 0.1 | 0.14 |
| XLSR-150 | 25×42 | ±65 | 18 | 40 | 40 | 29.4（3） | 0.1 | 0.17 |
| XLSR-100BC | 25×42 | ±40 | 18 | 30 | 30 | 14.7（1.5） | 0.1 | 0.22 |
| XLSR-150BC | 25×42 | ±65 | 18 | 40 | 40 | 14.7（1.5） | 0.1 | 0.25 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,400円 ( 23,540円 ) | 5日目 |
26,380円 ( 29,018円 ) | 5日目 |
26,641円 ( 29,305円 ) | 5日目 |
31,628円 ( 34,791円 ) | 5日目 |
詳細情報
基本情報
軽量・スリム・長ストローク。
【特長】
・ロングステージは、アルミ合金製で、軽量・スリム・長ストロークのステージです。
・表面からはM2のネジで、裏面からはM3のネジで両方向から取り付けが可能です。
・空中での使用に対応したラインナップも揃いました。
カタログ
